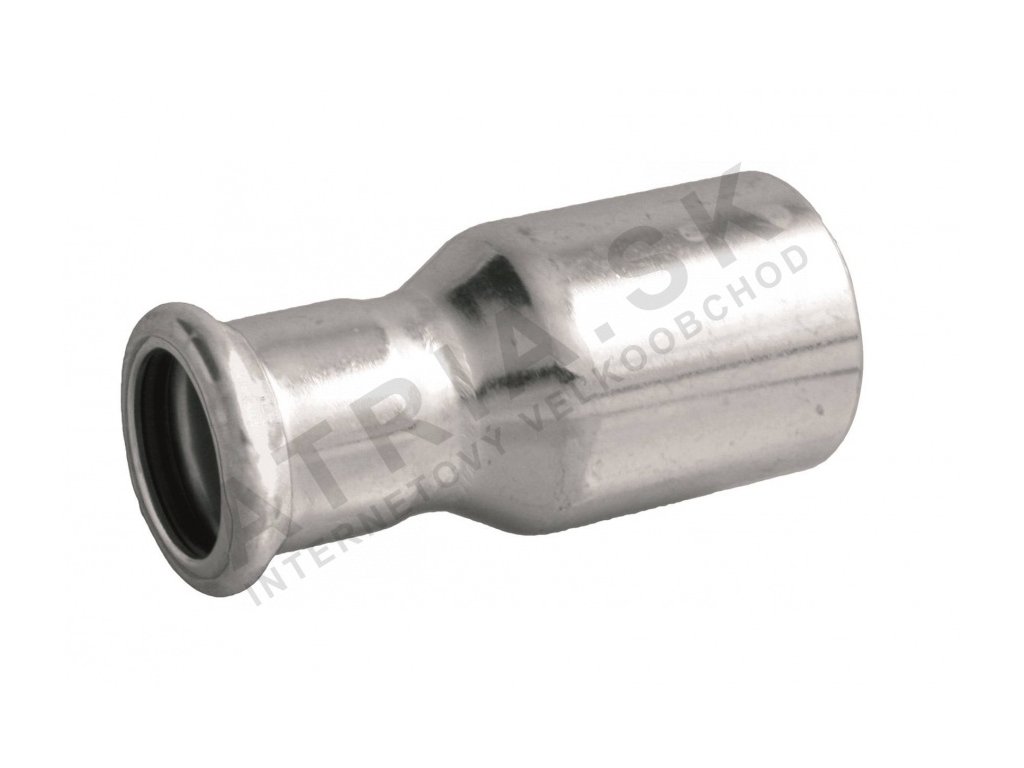

Redukce - s jednou zasuvnou koncovkou - C - 54-35mm

Detailní popis produktu

Ocelové redukce s jednou zasuvnou koncovkou jsou základními komponenty v zasuvných potrubních systémech, zejména v centrálním vytápění, průmyslových vzduchových a plynových liniích a požární ochraně. Tyto adaptéry se často používají v uzavřených systémech, kde je kritická stabilita tlaku a teploty. Instalatéři pracující na vytápěcích systémech, chlazených okruzech a průmyslových potrubích využívají tyto komponenty k propojení různých průměrů potrubí bez svařování nebo závitování. Model IVAR IVC12.5435 je navržen pro systémy, kde je vyžadována vysoká odolnost proti tlaku a široký rozsah provozních teplot, včetně uzavřených vytápěcích systémů, chlazených vodních linií a systémů požární ochrany.

Jeho kompaktní design a lehká konstrukce z něj dělají vhodný prvek pro nové instalace i rekonstrukce. Zasuvné spojení zajistí rychlé a bezpečné montážní procesy, což zkracuje časové nároky při instalaci. Tento adaptéru je zvláště vhodný v aplikacích, kde je důležitá odolnost proti mechanickému poškození a dlouhodobá trvanlivost, například v průmyslových nebo komerčních prostředích.

Technické parametry

Materiál	uhlíková ocel s galvanickým povlakem
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost proti vysokému tlaku až do	16 bar
Hmotnost	0,204 kg
Kód	IVC12.5435
Značka	IVAR

Instalace a spojení

IVAR IVC12.5435 se instaluje zasuvnou metodou, při které se potrubí vloží do adaptéru a zabezpečí se stlačovacím nástrojem. Rozměry spojení jsou 54 mm a 35 mm, přičemž jedna strana je zasuvný zasuvný spoj a druhá strana je standardní průměr. Během instalace je důležité zajistit, že potrubí je plně vloženo a že stlačovací nástroj je správně zarovnán, aby se zabránilo šikmému nebo nedokončenému stlačení. Běžné chyby při instalaci zahrnují použití nesprávných stlačovacích nástrojů nebo nedokončení kontroly spojení před finálním stlačením. Instalatéři by měli také zkontrolovat, že těsnicí kroužek je správně umístěn a že indikační značka je plně zapojena, aby bylo potvrzeno bezpečné spojení.

Kompatibilita a příslušenství

Tato redukce je kompatibilní se systémy zasuvných spojů s M-typem kroužků. Je navržena k použití s dalšími IVAR zasuvnými adaptéry a potrubím stejného systému. Pro instalaci je třeba použít vhodný stlačovací nástroj a M-typ kroužků. Nejsou potřeba žádné další těsnící materiály, protože EPDM kroužek je součástí adaptéru. Je důležité zajistit, že všechny komponenty v systému pocházejí ze stejného zasuvného rozsahu, aby byla zachována kompatibilita a integrita systému.

Technický pozadí pro projektanty

IVAR IVC12.5435 je vyroben z uhlíkové oceli s zinkovým povlakem, což zajišťuje odolnost proti korozi a mechanickou pevnost. EPDM kroužek zajišťuje těsné spojení a je vhodný pro široké spektrum médií, včetně vody, vzduchu a inertních plynů. Zasuvné spojení funguje tak, že adaptéru se stlačí kolem potrubí, čímž vznikne mechanické i hydraulické těsnění. Zinkový povlak také pomáhá při prevenci problémů s nátěrem povrchu a zajišťuje dlouhodobou trvanlivost. Výkon systému je ovlivněn správnou instalací, použitím kompatibilních nástrojů a provozními podmínkami v rámci stanovených teplotních a tlakových mezí.

Služba a provoz

Adaptér vyžaduje minimální údržbu díky své odolné konstrukci a těsnému designu. Pravidelné kontroly by měly být prováděny, aby bylo zajištěno, že spojení zůstávají bezpečná a že nejsou žádné známky úniku nebo mechanického poškození. Zinkový povlak poskytuje dlouhodobou ochranu proti korozi, ale v agresivních prostředích mohou být potřeba další ochranné opatření. Nejsou vyžadovány konkrétní intervaly údržby, ale systém by měl být kontrolován během pravidelné údržby, aby byla potvrzena integrita všech spojení.

Nejčastější otázky

Může být IVAR IVC12.5435 použit v systémech požární ochrany?
Ano, adaptéru je vhodný pro systémy požární ochrany díky své vysoké odolnosti proti tlaku a kompatibilitě s vodními médiy.

Je IVAR IVC12.5435 kompatibilní s ostatními IVAR zasuvnými adaptéry?
Ano, je navržen k provozu s ostatními komponentami v IVAR zasuvném systému, včetně potrubí a adaptéru stejného rozsahu.

Může být redukce použita ve solárních vytápěcích systémech?
Ano, adaptéru je vhodný pro solární vytápěcí systémy díky svému širokému rozsahu provozních teplot a odolnosti proti vysokému tlaku.

Je IVAR IVC12.5435 vhodný pro použití s inertními plyny?
Ano, EPDM kroužek a konstrukce z uhlíkové oceli zajišťují kompatibilitu s inertními plyny v průmyslových aplikacích.
