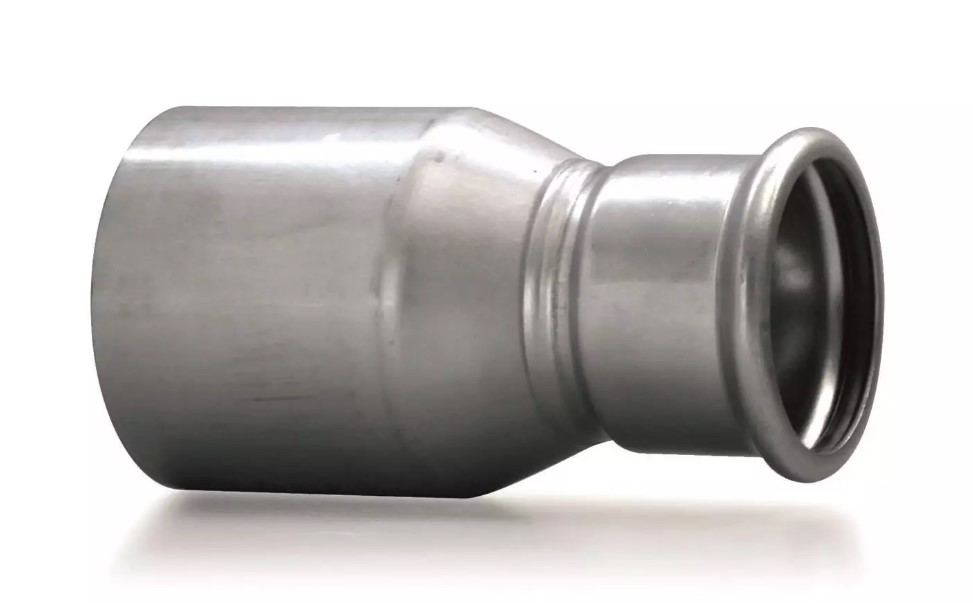

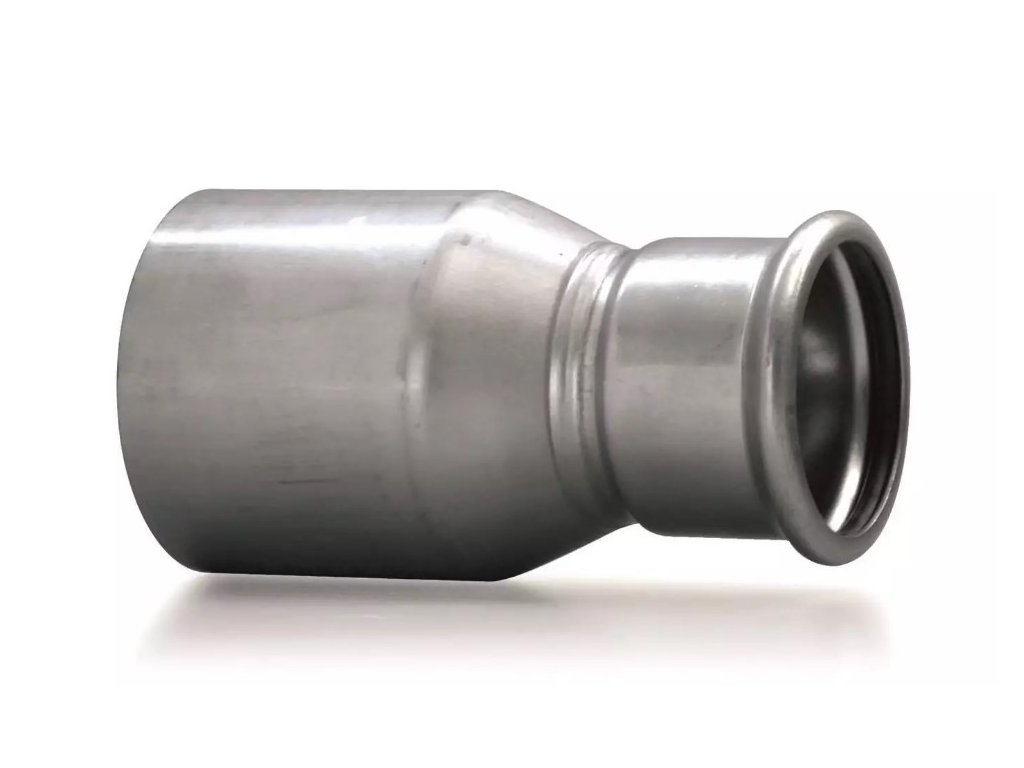

Redukce - s jednou zasuvnou koncovkou - N - 108-76,1mm
Kód: IVN12.10876Související produkty
Detailní popis produktu
Tato nerezová redukce s jednou zasuvnou koncovkou se běžně používá v obytných i komerčních budovách pro spojování potrubí různých průměrů v otopných, sanitárních a průmyslových systémech. Často se instaluje do hydronických otopných oběhů, hasicích hadic, a stlačených vzduchových nebo inertních plynových linek. Komponent zajišťuje beznetěsný spoj mezi potrubími o průměrech 108 mm a 76,1 mm, udržuje integritu systému při tepelném a hydraulickém namáhání. Je vhodná jak pro nové instalace, tak pro modernizace systémů, kde jsou potřeba přechody mezi různými průměry potrubí.
Její odolná konstrukce a těsnící vlastnosti z ní dělají ideální volbu pro prostředí s kolísajícími teplotami a tlaky. EPDM těsnící kroužek poskytuje pružné, ale odolné těsnění, které kompenzuje tepelné roztažnost a smršťování. Nerezové tělo odolává korozi, a proto je vhodné pro použití s vodou, párou a inertními plyny jak vnitřně, tak venku.
Technické parametry
| Materiál | Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), EPDM těsnící kroužek |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | IVN12.10876 |
| Značka | IVAR |
Montáž a připojení
Redukce má jednu zasuvnou koncovku a jednu hladkou koncovku pro vložení do potrubí. Zasuvná koncovka vyžaduje kompatibilní zasuvací nástroj a kalibr pro zajištění spojení. Hladká koncovka musí být vložena do odpovídajícího potrubí a těsněná EPDM těsnícím kroužkem. Je důležité zajistit, že koncovky potrubí jsou čisté a bez ostrých hran před vložením. Běžnou chybou je nesprávná hloubka vložení, což může vést k netěsnostem nebo selhání těsnění. Montáž by měla být zkontrolována pomocí indikátoru zasuvky o průměru 54 mm, aby bylo potvrzeno správné usazení těsnícího kroužku a beznetěsné spojení.Kompatibilita a příslušenství
Tato redukce je kompatibilní se standardními nerezovými potrubími o průměrech 108 mm a 76,1 mm. Je navržena k použití s EPDM těsnícími kroužky správné velikosti a tvrdosti. Pro montáž jsou potřeba kompatibilní zasuvací nástroj a kalibr. Další komponenty, jako jsou koncovky potrubí, těsnící směsi nebo podpěrné konzoly, mohou být potřeba v závislosti na návrhu systému a způsobu montáže.Technický pozadí pro projektanty
Redukce vytváří mechanické a hydraulické těsnění mezi dvěma částmi potrubí různých průměrů. Nerezové tělo poskytuje konstrukční pevnost a odolnost proti korozi, zatímco EPDM těsnící kroužek zajišťuje těsné těsnění proti úniku. Vlastnosti materiálu 1.4404 nerezové oceli z ní dělají vhodnou pro použití s širokou škálou kapalin a plynů, včetně těch s nízkou pH nebo vysokým obsahem minerálů. Integrace do systému závisí na správném rozměrování, zarovnání a podpěře, aby se zabránilo namáhání spojení. Doba životnosti je ovlivněna provozními podmínkami, včetně teplotních kolisací a cyklů tlaku.Služba a provoz
Tento komponent nepožaduje pravidelnou údržbu. Doporučuje se však pravidelné vizuální kontroly na známky opotřebení, koroze nebo úniku. Integrita zasuvného spojení by měla být ověřena během systémových kontro. Pokud je zjištěn únik, spojení musí být demontováno a znovu zasouveno pomocí správného nástroje. EPDM těsnící kroužek by měl být vyměněn, pokud ukazuje známky degradace nebo ztuhnutí.Nejčastější otázky
Může být tato redukce použita v solárních otopných systémech?
Ano, je vhodná pro solární systémy pracující v rámci specifikovaného rozsahu teplot a tlaku.
Je EPDM těsnící kroužek kompatibilní s kyselými kapalinami?
EPDM je obecně vhodný pro neutrální a mírně kyselé kapaliny, ale konkrétní chemická kompatibilita by měla být ověřena.
Může být hladká koncovka svařena?
Ne, hladká koncovka je navržena pro vložení a těsnění těsnícím kroužkem, ne pro svařování.
Jaký nástroj je potřeba pro zasuvné spojení?
Je potřeba kompatibilní zasuvací nástroj a kalibr pro zajištění zasuvné koncovky.
Doplňkové parametry
| Kategorie: | IVAR.IVN12 - redukce s jedním zásuvným koncem |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 1.925 kg |
| EAN: | biela |
| Druh výrobku: | redukce / průchodka |
| Průměr trubky: | 63 mm a více |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:51 |
