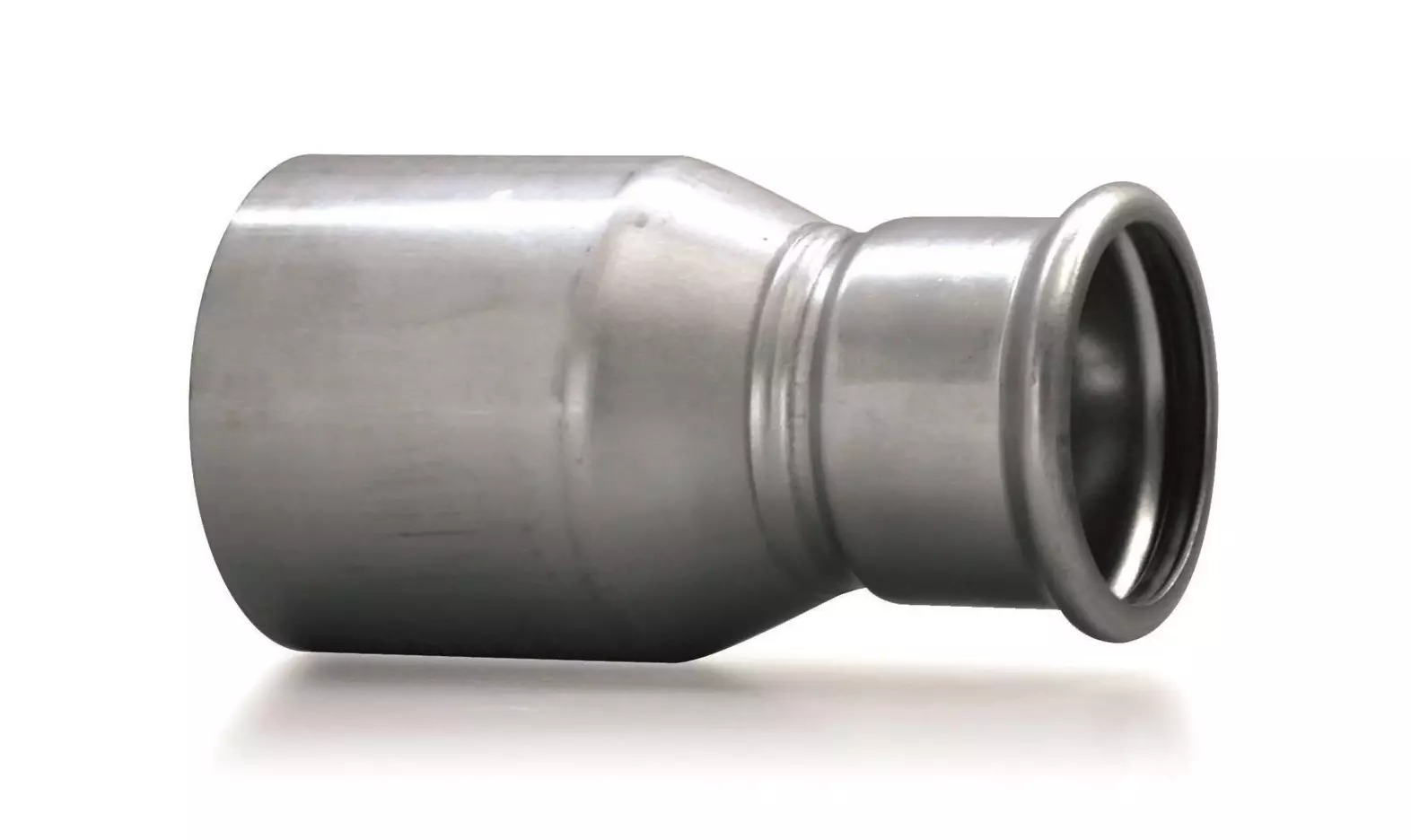

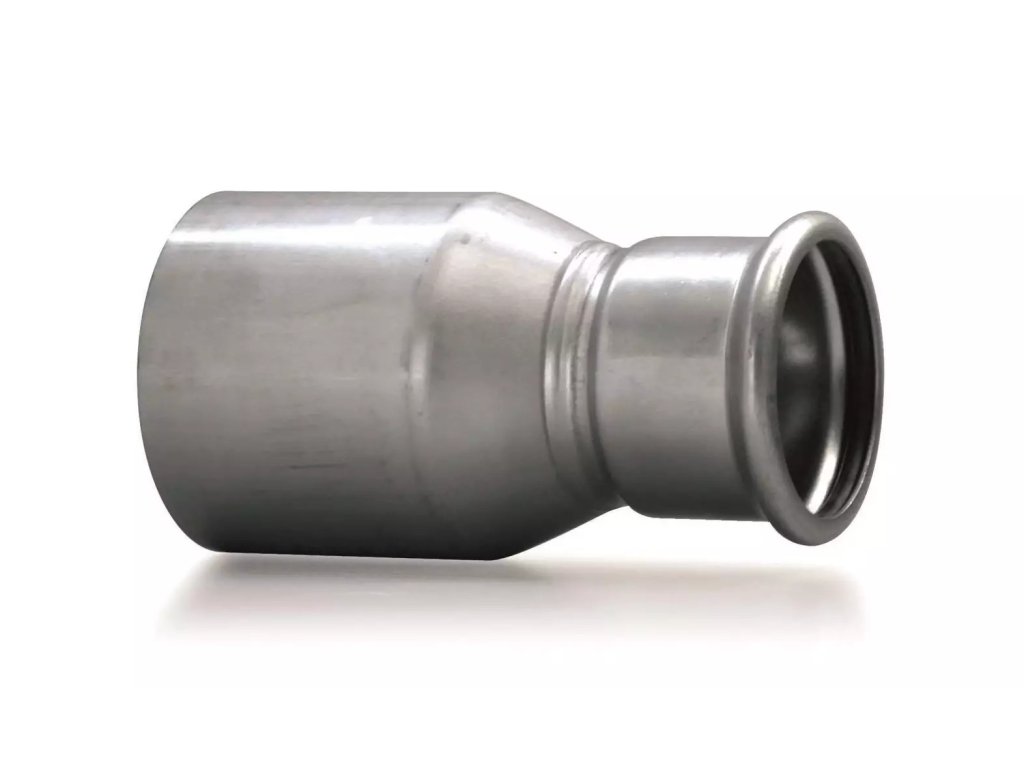

Redukce - s jednou zasunutou koncovou částí - N - 42-18mm

Detailní popis produktu

Tato nerezová redukce s jedním stlačovacím spojením se běžně používá v obytných a komerčních budovách pro potrubní a topná zařízení. Ideální je pro spojení potrubních průměrů 42mm a 18mm v systémech vyžadujících stlačovací spojky. Instalatéři pracující na systémech s teplou a studenou vodou, hasicí technikou a průmyslovým potrubím využívají přesnost a odolnost této součásti. Tato spojka je vhodná pro použití jak v novostavbách, tak při rekonstrukcích, zejména v prostředích, kde je třeba odolnost proti korozi a tepelné roztažnosti.

Typické aplikace zahrnují integraci do topných okruhů, solárních tepelných systémů a stlačených vzduchových systémů. Návrh zajišťuje bezpečné a netěsné spojení při správné instalaci, což z ní dělá spolehlivou volbu pro odborníky pracující s komplexními potrubními konfiguracemi.

Technické parametry

Materiál	Nerezová ocel typu Wst. Nr. 1.4404 (AISI 316L), EPDM těsnicí kroužek
Provozní teplota	-20 °C
Nominální tlak	PN 16
Kód	IVN12.4218
Značka	IVAR

Nominální tlak PN 16 označuje maximální tlak, který lze při běžných provozních podmínkách na spojce dosáhnout. Rozsah provozních teplot od -20°C do +120°C umožňuje použití v mrazivém i vysokoteplotním prostředí. Při výběru této redukce zkontrolujte, zda provozní podmínky systému odpovídají těmto mezím, aby byla zajištěna dlouhodobá funkčnost a bezpečnost.

Instalace a spojení

K instalaci redukce přiřaďte stlačovací spojení k připravenému konci potrubí a použijte kompatibilní stlačovací nástroje s příslušným stlačovacím silou. Vnější průměr potrubí by měl odpovídající vnitřním rozměrům spojky. Ujistěte se, že těsnicí kroužek správně sedí ve svém drážku a že potrubí je plně vloženo před stlačením. Nesprávně zarovnané nebo nedokončené stlačení může vést k netěsnosti nebo předčasnému poškození. Zkontrolujte správnou hloubku stlačení pomocí vestavěného indikátoru, který zajišťuje, že stlačení dosáhne požadované hloubky 54 mm. Běžné chyby zahrnují použití nesprávných nástrojů nebo nedostatečné vyčištění koncového konce potrubí před instalací, což může ohrozit integritu spojení.

Kompatibilita a příslušenství

Tato redukce je kompatibilní s ostatními stlačovacími spojkami značky IVAR a nerezovými potrubími správných rozměrů. Pro kompletní integraci systému zkontrolujte, zda všechny komponenty pocházejí od téže výrobky a série, aby byla zajištěna jednotnost a výkon. Další komponenty, jako jsou stlačovací nástroje a těsnicí kroužky, mohou být potřeba v závislosti na způsobu instalace a požadavcích systému. Pro tento model nejsou doporučovány konkrétní příslušenství.

Technický pozadí pro projektanty

Funkce redukce spočívá v přechodu mezi dvěma průměry potrubí, přičemž zároveň zajišťuje bezpečné a těsné spojení. Nerezové tělo poskytuje vysokou odolnost proti korozi a mechanickému namáhání, což z ní dělá vhodnou volbu pro agresivní média a kolísající teploty. EPDM těsnicí kroužek zajišťuje těsné uzavření proti vodě i plynům. Při návrhu systémů zvažte tepelnou roztažnost materiálu potrubí a potřebu kompenzačních článků v delších úsecích. Vlastnosti oceli 1.4404 zajišťují dlouhodobou stabilitu a minimální potřebu údržby, pokud je součást používána v rámci stanovených provozních podmínek.

Služba a provoz

Během provozu pravidelně kontrolovat případné netěsnosti nebo opotřebení spojovacích míst, zejména po počátečním uvedení do provozu nebo po změnách tlaku v systému. Pro tuto součást nejsou definovány konkrétní intervaly údržby, ale doporučuje se pravidelné vizuální kontroly jako součást obecné údržby systému. Ujistěte se, že stlačovací značky zůstávají neporušené a že indikátor ukazuje správnou hloubku stlačení. Pokud dojde k úniku, rozmontujte spojení a zkontrolujte těsnicí kroužek a povrch potrubí na poškození nebo znečistění.

Nejčastější otázky

Může být tato redukce použita s měděným potrubím?
Ne, tato redukce je specificky navržena pro nerezové potrubí a může být kvůli rozdílům v rozměrech a požadavcích na stlačení neslučitelná s mědí.

Je možné znovu použít těsnicí kroužek po demontáži?
Ne, těsnicí kroužek z EPDM by měl být po každé demontáži vyměněn, aby bylo zajištěno spolehlivé těsnění a zabráněno možným únikům.

Co se stane, pokud není dosaženo požadované hloubky stlačení?
Pokud stlačovací nástroj nedosáhne hloubky 54 mm indikátoru, spojení nebude bezpečné a může vést k úniku nebo selhání při zatížení tlakem.

Může být tato spojka použita v systémech s vysokotlakým párem?
Ne, maximální provozní teplota +120°C omezuje její použití v parních systémech, které obvykle překračují tuto mez.
