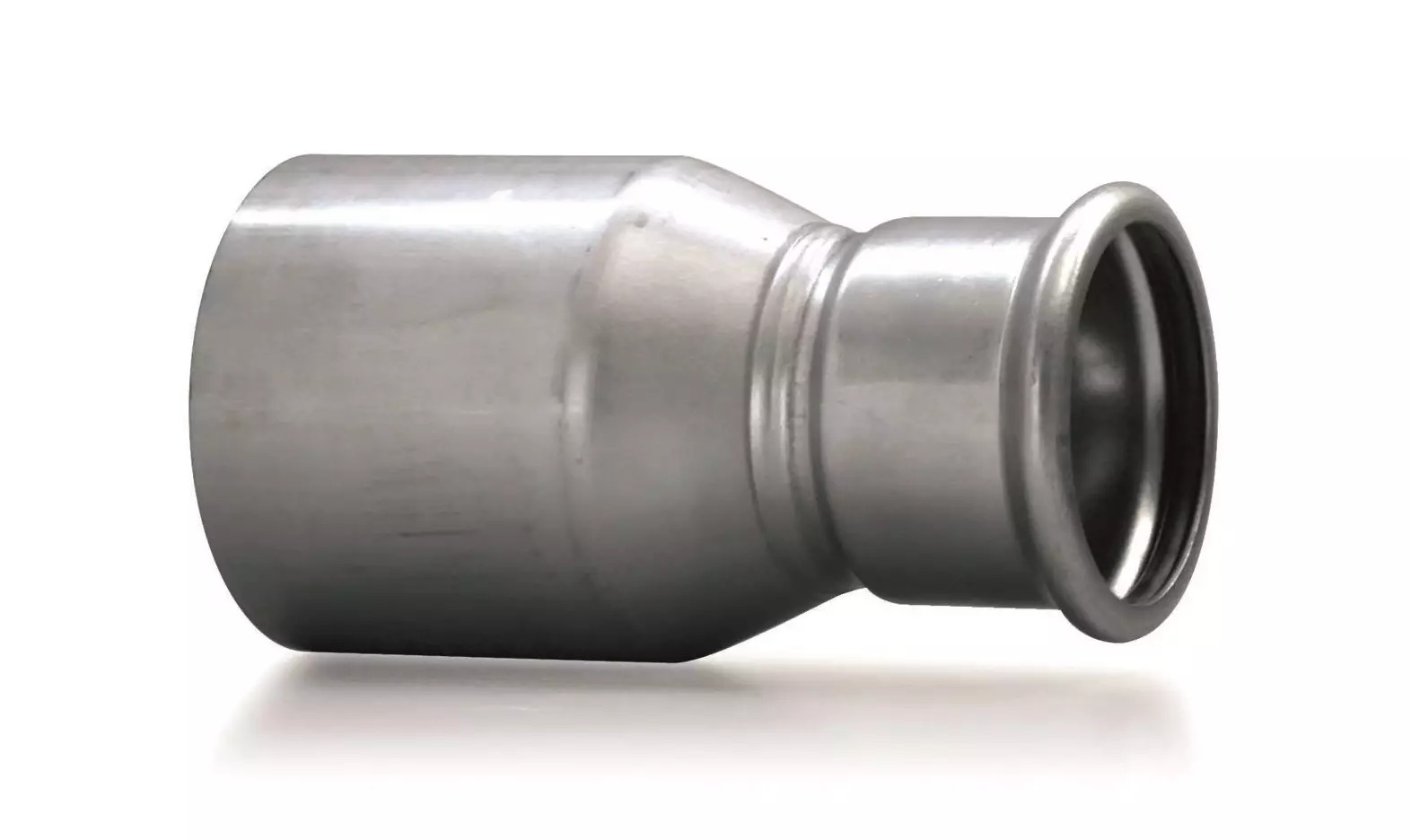

Redukce - s jednou vodicí koncovkou - N - 42-28mm

Detailní popis produktu

Redukce jsou základní komponenty ve stlačovacích systémech, umožňují bezpečné a netěsné spojení potrubí různých průměrů. V topných, potrubních a průmyslových systémech zajistí takové adaptéry spojitost toku kapalin nebo plynů a zároveň zachovají integritu systému. Redukce IVAR IVN12.4228 je speciálně navržena pro použití ve stlačovacích systémech, kde umožňuje přechod z potrubí o průměru 42mm na 28mm. Často se používá v bytových i komerčních budovách, včetně systémů pro teplou a studenou vodu, topné okruhy a průmyslové aplikace, kde jsou potřeba spolehlivá spojení pod tlakem.

Při správné montáži zajišťuje tato redukce těsné uzavření a dlouhodobou funkčnost v prostředí s kolísajícími teplotami a tlaky. Je vhodná pro systémy s nominálním tlakem až PN 16 a provozními teplotami od -20°C do +120°C. Těsnící kroužek z EPDM materiálu poskytuje flexibilní a odolné těsnění, zatímco konstrukce z nerezové oceli zaručuje odolnost proti korozi a mechanickému namáhání.

Technické parametry

Materiál	Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnící kroužek z EPDM
Prov. teplota	-20 °C
Nominální tlak	PN 16
Kód	IVN12.4228
Značka	IVAR

Nominální tlak PN 16 označuje maximální tlak, který adaptéru vydrží za běžných provozních podmínek. Rozsah provozních teplot od -20°C do +120°C umožňuje použití redukce v širokém rozsahu prostředí, od zásobování studenou vodou až po topné systémy. Tyto parametry jsou klíčové pro správné rozměření a výběr, aby byl adaptéru kompatibilní s požadovanými tlakovými a teplotními podmínkami systému.

Montáž a spojení

Redukce IVAR IVN12.4228 se montuje pomocí stlačovacího nástroje, který přitlačí adaptéru na připravené koncovky potrubí. Adaptér má jednu stlačovací koncovku a jednu hladkou koncovku pro vložení do odpovídajícího potrubí. Během montáže musí montér zajistit, že koncovky potrubí jsou čisté a bez hrubek. Stlačovací nástroj musí být kalibrován tak, aby aplikoval správnou sílu a dosáhl bezpečného spojení. Nesprávná orientace nebo nesprávná hloubka stlačení může vést k únikům nebo předčasnému poškození. Adaptér obsahuje i indikátor hloubky stlačení, který potvrzuje správnou hloubku 54mm. Nedosazení plného stlačení nebo opomenutí kontroly těsnosti může ohrozit výkon systému.

Kompatibilita a příslušenství

Tato redukce je kompatibilní s nerezovým potrubím o vnějším průměru 42mm a 28mm, běžně používaným ve stlačovacích systémech. Je určena pro použití s těsnícími kroužky z EPDM a stlačovacími nástroji navrženými pro adaptéry z nerezové oceli. Pro standardní montáž nejsou potřeba žádné další příslušenství. Je však důležité zajistit, že všechny komponenty systému jsou od stejného výrobce nebo jsou certifikované pro společné použití, aby byla zachována integrita systému a dodržovány průmyslové normy.

Technický pozadí pro projektanty

Redukce IVAR IVN12.4228 vytváří mechanické i hydraulické těsnění mezi potrubím a adaptérem. Tělo z nerezové oceli poskytuje konstrukční pevnost a odolnost proti korozi, zatímco těsnící kroužek z EPDM zajišťuje flexibilní a odolné těsnění. Adaptér je navržen tak, aby se integroval do stlačovacích systémů, kde udržuje tok médií bez způsobení turbulence nebo ztráty tlaku. Vlastnosti materiálu 1.4404 (AISI 316L) nerezové oceli zajišťují dlouhodobou odolnost v agresivních prostředích. Trvanlivost a efektivita adaptéru závisí na správné montáži, správné hloubce stlačení a na absenci mechanického namáhání nebo nesprávné orientace během provozu.

Služba a provoz

Pravidelná kontrola adaptéru na známky opotřebení, koroze nebo úniku je doporučena, zejména v systémech s kolísajícím tlakem nebo teplotou. Těsnící kroužek z EPDM by měl být kontrolován na známky degradace nebo tvrdnutí, které mohou ovlivnit těsnost. Pokud jsou zjištěny jakékoliv problémy, adaptéru by měl být ihned vyměněn. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby, ale údržba by měla být součástí pravidelných kontrolování systému.

Nejčastější otázky

Může být IVAR IVN12.4228 použit ve solárních topných systémech?
Ano, redukce je vhodná pro solární topné systémy, protože vydrží teploty až do +120°C a je kompatibilní se stlačovacím potrubím z nerezové oceli.

Je těsnící kroužek z EPDM kompatibilní s agresivními médiemi?
Těsnící kroužek z EPDM je vhodný pro použití s neagresivními médiemi. Pro více agresivní prostředí se obracejte na výrobce pro informace o alternativních materiálech těsnění.

Může být redukce použita v průmyslových plynových aplikacích?
Ano, redukce je vhodná pro aplikace s inertními plyny, pokud systém pracuje v rámci specifikovaných tlakových a teplotních limitů.

Jaký je maximální povolený tlak pro tuto redukci?
Redukce je určena pro nominální tlak PN 16, což znamená, že může bezpečně vydržet až 16 bar za běžných provozních podmínek.
