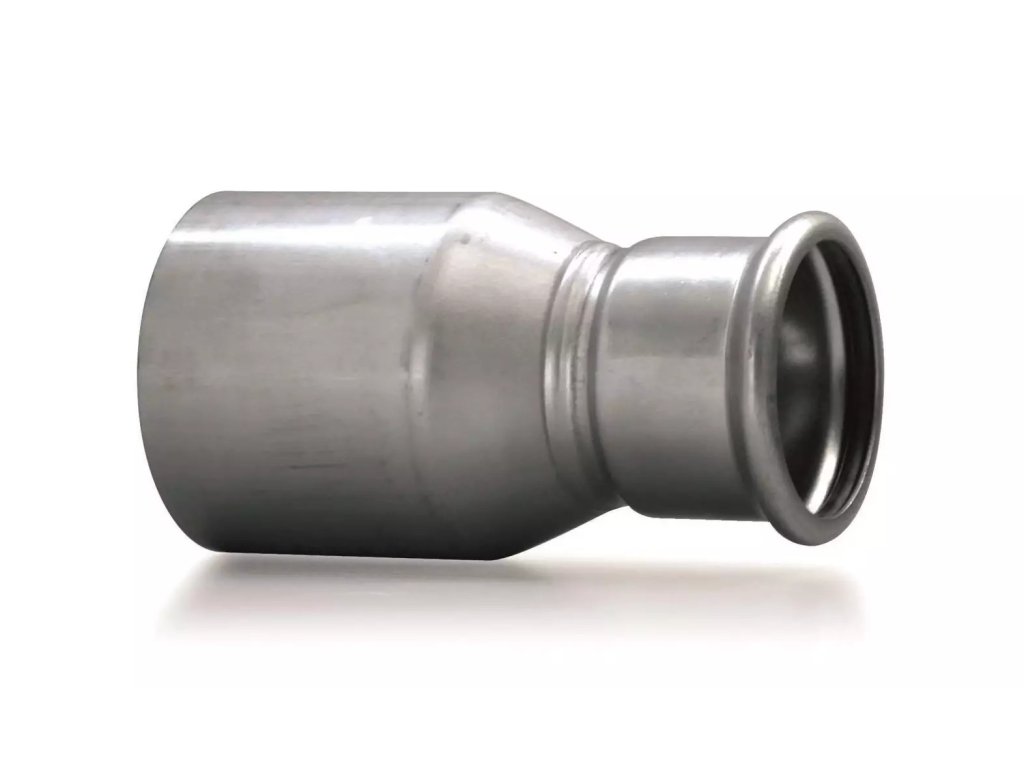

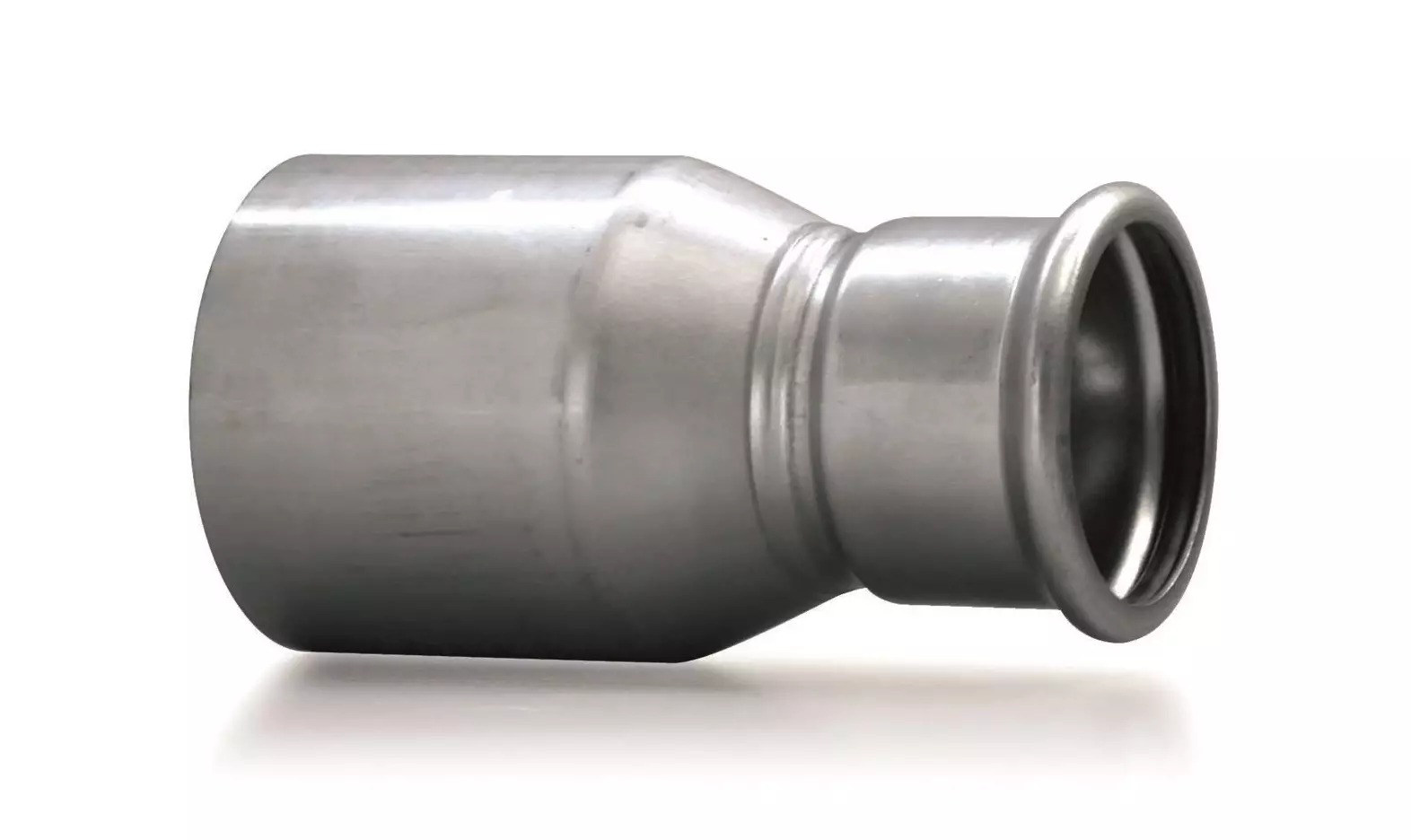

Redukce - s jednou zasuvnou koncovkou - N - 76,1-54mm
Kód: IVN12.7654Související produkty
Detailní popis produktu
Nerezové redukce s jednou zasuvnou koncovkou se často používají ve stavebních a průmyslových objektech k přizpůsobení průměrů potrubí v systémech s tlakovým spojením. Montéři často setkávají s těmito armaturami při spojování topných obvodů, oběhů teplé vody a hasicích systémů. V těchto aplikacích je přesná srovnání a bezpečné stlačení zásadní pro prevenci úniků a zajištění dlouhodobé spolehlivosti.
V topných a sanitárních systémech pomáhá tento typ armatury integrovat komponenty různých rozměrů, přičemž udržuje hydraulickou spojitost. Často se vyskytuje v solárních tepelných systémech, oběhových okruzích a liniích inertních plynů. Správná instalace vyžaduje pečlivou přípravu konců potrubí a ověření nastavení stlačovacího nástroje, aby výsledky byly konzistentní u více spojů.
Technické parametry
| Materiál | Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnící kroužek z EPDM |
|---|---|
| Prováděcí teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | IVN12.7654 |
| Značka | IVAR |
Instalace a připojení
Redukce se instaluje pomocí stlačovacího nástroje, který stlačí zasuvnou koncovku na potrubí. Prvním krokem je vyčistit a změřit koncovky potrubí, aby byly potvrzeny správné rozměry. Potrubí se poté vloží do armatury až po zastavovací značku. Po stlačení musí montér ověřit hloubkový indikátor, aby potvrdil správné zapojení. Běžné chyby zahrnují nesprávnou hloubku vložení potrubí nebo použití nesprávného stlačovacího nástroje, což může vést k nedostatečnému stlačení a potenciálnímu úniku.
Kompatibilita a příslušenství
Tato redukce je kompatibilní se standardními nerezovými systémy s tlakovým spojením určenými pro topné, sanitární a průmyslové aplikace. Vyžaduje si odpovídající stlačovací nástroje a nerezová potrubí s vhodnými průměry. K základní instalaci nejsou potřeba žádné další součásti, i když po instalaci může být nutné použít testovací vybavení k ověření integrity systému.
Technický pozadí pro projektanty
Armatura funguje tím, že vytváří mechanické těsnění prostřednictvím radiálního stlačení zasuvné koncovky kolem potrubí. Tělo z nerezové oceli 1.4404 poskytuje vysokou odolnost proti korozi a odolnost v agresivních prostředích. Těsnící kroužek z EPDM zvyšuje hermetičnost spoje. Pro optimální výkon musí být při návrhu systému zohledněna tepelná roztažnost a smrštění potrubní sítě. Kombinace materiálů zajišťuje kompatibilitu s nekorozií působícími kapalinami a plyny běžně vyskytujícími se v uvedených aplikacích.
Služba a provoz
Při pravidelných prohlídkách by měl být zkontrolován hloubkový indikátor, aby bylo potvrzeno, že armatura nebyla posunuta nebo uvolněna kvůli vibracím nebo tepelnému cyklování. Kromě vizuálních kontrol není požadována žádná plánovaná údržba. Jakékoliv známky úniku nebo nesprávného zarovnání naznačují potřebu znovu stlačení nebo výměny ovlivněné komponenty.
Nejčastější otázky
Může být tato redukce použita v hasicích systémech?
Ano, materiál a hodnoty tlaku z ní činí vhodnou pro hasicí aplikace podle uvedeného popisu použití.
Je těsnící kroužek z EPDM kompatibilní se všemi typy kapalin?
Těsnící kroužek z EPDM je vhodný pro většinu neagresivních kapalin a plynů, ale konkrétní chemická kompatibilita by měla být ověřena podle aplikovaného média.
Jak hluboko by mělo být potrubí vloženo do armatury při instalaci?
Potrubí by mělo být vloženo až po vnitřní zastavovací značku uvnitř armatury. Toto zajišťuje správné zapojení a zabrání pod- nebo přestlačení.
Co se stane, pokud hloubkový indikátor ukazuje nedokončené stlačení?
Pokud hloubkový indikátor nedosáhne správné pozice, armatura není plně stlačená. Tím se kompromituje integrity spoje a vyžaduje se znovu stlačení nebo výměna.
Doplňkové parametry
| Kategorie: | IVAR.IVN12 - redukce s jedním zásuvným koncem |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.45 kg |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:50 |
