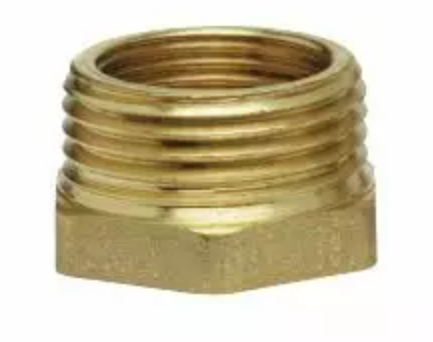

Redukce, 3/8 palce x 1/4 palce

Detailní popis produktu

Redukce jsou základními komponenty v potrubních a topných systémech, kde jsou potřeba přechody mezi různými průměry potrubí. Tato redukce z 3/8 palce na 1/4 palce se často používá v bytových i komerčních budovách pro spojování různých průměrů potrubí v rozvodech pitné vody a topných okruhů. Instalatéři pracující na rozvodech v kuchyních, koupelnách nebo v systémech podlahového vytápění často využívají takové přechody, aby zajistili správný průtok a vyvážený tlak.

Přesně rozměrované redukce pomáhají udržovat integrity systému a zabrání problémům jako je turbulence nebo úniky. V systémech, kde je místo omezené nebo kde se potrubí různých průměrů kříží, tento typ přechodu zajistí bezpečné, netěsné spojení. Materiál mosaz CW617N odolává korozi a je certifikován pro použití s pitnou vodou, což z něj dělá vhodný prvek pro obě potrubní i vratné linky v topných aplikacích.

Technické parametry

Montáž a spojení

Instalatéři by měli před montáží očistit a odmastit závity jak potrubí, tak i přechodu. Na závity na straně 3/8 palce nanesou vhodný těsnicí prostředek nebo PTFE pásku. Přechod utěsníte kleštěmi, přičemž zajistíte rovnoměrné přetížení, aby nedošlo k přetížení, což by mohlo poškodit závity nebo způsobit úniky. Vždy zkontrolujte, zda je potrubí a přechod správně zarovnány, aby se na spojení nevyskytovalo napětí.

Běžné chyby zahrnují použití nesprávných těsnicích metod, jako je například spoléhání pouze na O-kroužek bez dalšího těsnění závitů, nebo nedostatečné očištění spojovacích ploch. Ujistěte se, že strana 3/8 palce je plně zasunuta do horního potrubí a že strana 1/4 palce je zarovnána s dolním prvkem. Po montáži proveďte vizuální kontrolu a tlakovou zkoušku, aby byla zajištěna integrity spojení.

Kompatibilita a příslušenství

Tato redukce je kompatibilní se standardními mosaznými a měděnými potrubními systémy s jmenovitým tlakem PN 10 a provozními teplotami až 120°C. Pokud systém vyžaduje větší flexibilitu, zvažte použití dilatačních nebo spojovacích prvků v kombinaci s tímto přechodem. Při sestavování kompletního systému zajistěte, že všechny komponenty jsou stejného jmenovitého tlaku a materiálové skupiny, aby se zabránilo elektrochemické korozi nebo rozdílným roztažnostem.

Technický pozadí pro projektanty

Slitina mosazi CW617N je známá svou odolností a odolností proti dezinkifikaci, což z ní dělá ideální materiál pro dlouhodobé použití v systémech s vodou a topením. Její mechanické vlastnosti umožňují odolat opakovanému tepelnému cyklování a tlakovým změnám bez výrazné deformace. Vnitřní geometrie redukce je navržena tak, aby udržovala hladký průtok tekutiny s minimální turbulence, což podporuje energetickou účinnost a zmenšuje opotřebení dolních komponent.

Pro správné začlenění do systému závisí na přesném plánování rozvodu potrubí. Redukce by měla být umístěna v místech, kde jsou potřeba změny průměru, například mezi kohoutky a armaturami nebo mezi hlavním a vedlejším okruhem. Vyhněte se jejímu umístění v blízkosti zdrojů vibrací nebo v místech, kde by tepelná roztažnost mohla způsobit nesrovnalosti. Tepelná vodivost materiálu má také vliv na přenos tepla v systému, zejména v aplikacích s podlahovým vytápěním.

Služba a provoz

Při pravidelné údržbě zkontrolujte přechod na známky úniku, koroze nebo opotřebování závitů. Pokud je to nutné, očistěte vnější povrch měkkým hadrem a mírným prostředkem. Pro běžný provoz není potřeba pravidelné demontáže nebo mazání. Pokud zjistíte únik, odpojte postiženou část a vyměňte přechod, pokud je poškozený.

Nejčastější otázky

Je kompatibilní s měděným potrubím?
Ano, za předpokladu, že měděné potrubí je zasunuté a těsnicí metoda je vhodná pro spojení.

Jaká je maximální provozní teplota?
Maximální provozní teplota je +120°C, což je vhodné pro rozvody teplé vody a topná zařízení.

Může být použit v uzavřeném topném okruhu?
Ano, jmenovitý tlak PN 10 a teplotní limit z něj dělá vhodný prvek pro uzavřené systémy pracující v těchto parametrech.
