ROTOMIX F4 5/4" kvs=10,6

Detailní popis produktu

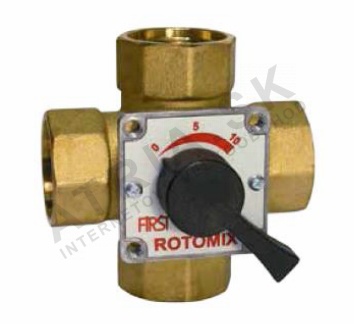

Tento čtyřcestný směšovací ventil se běžně používá v hydronických topných systémech, včetně podlahového vytápění, větracích jednotek a okruhů pro přípravu teplé vody. Instalatéři ho obvykle integrují do systémů vyžadujících řízené směšování horkého a studeného média k udržení požadovaných teplot. Je vhodný pro použití v obchodních i bytových budovách, kde je potřeba přesného řízení průtoku. Ventil umožňuje proporcionální směšování dvou proudů média a často se používá spolu s pohonem a termostatem pro automatické řízení.

Design zajišťuje vyvážené rozdělení průtoku a je vhodný pro uzavřené i otevřené systémy. Je důležité zajistit správnou orientaci při instalaci a ověřit, že tlak a průtokové požadavky systému odpovídají specifikacím ventilu. Ventil je určen k použití s kompatibilními pohony a řídicími systémy pro dosažení optimálního výkonu.

Technické parametry

Instalace a připojení

Instalace vyžaduje přesné zarovnání ventilu v potrubním systému. Ventil se obvykle připojuje pomocí závitových spojek a jeho orientace musí odpovídající směru průtoku uvedenému na tělese. Před utažením je třeba všechny spojky očistit a utěsnit vhodným těsnícím prostředkem nebo páskou. Běžnou chybou je nesprávný směr závitu nebo nedbalé zarovnání ventilu s pohonem. Je také důležité oddělit ventil od systému během instalace a provést tlakovou zkoušku po dokončení, aby se zjistily úniky.

Kompatibilita a příslušenství

ROTOMIX F4 5/4 kvs=10,6 je navržen k provozu se standardními servopohony a pohony kompatibilními s čtyřcestnými směšovacími ventily. K dokončení systému mohou být potřeba další komponenty, jako jsou teplotní senzory, řídicí jednotky a vyvažovací nástroje. Ujistěte se, že vybraný pohon odpovídá požadovanému momentu a dráze ventilu. Pro tuto verzi nejsou uvedeny konkrétní alternativní produkty.

Technický pozadí pro projektanty

Princip čtyřcestného směšovacího ventilu spočívá v řízeném směšování dvou vstupních proudů do jediného výstupu. Konstrukce z mosazi CW617N poskytuje dobrou odolnost proti korozi a opotřebení, což z něj dělá vhodný produkt pro dlouhodobé použití ve vodních systémech. Ventil se integruje do systému prostřednictvím mechanických nebo elektrických pohonů, které mění pozici vnitřního ventilového tělesa. Účinnost systému závisí na správném výběru hodnoty kvs a na reakčním čase pohonu. Dlouhodobý výkon je ovlivněn kvalitou média a absence částic v průtoku.

Servis a provoz

Doporučuje se pravidelná kontrola ventilu, aby byl zajištěn hladký provoz a aby byly zkontrolovány známky opotřebení nebo úniků. Měly by být kontrolovány sedlové plochy a těsnící prvky na poškození a pohyb pohonu by měl být zkontrolován na správné zarovnání. Pokud ventil ukazuje známky sníženého průtoku nebo nepravidelného pohybu, může být potřeba demontáž a čištění. V krátkém popisu nejsou uvedena konkrétní servisní intervaly.

Nejčastější otázky

Může být ROTOMIX F4 5/4 kvs=10,6 použit s elektrickými pohony?
Ano, může být připojen k elektrickým pohonům, pokud splňují momentové a dráhové požadavky ventilu.

Jaká je významnost hodnoty kvs v tomto ventilu?
Hodnota kvs udává maximální průtokovou kapacitu ventilu za standardních podmínek a slouží k rozměrování.

Je tento ventil vhodný pro systémy s vysokým tlakem?
Ventil je vhodný pro standardní tlakové podmínky v hydronických systémech. Pro vysokotlaké aplikace se obracejte na výrobce a zkontrolujte technický list.

Co je třeba zkontrolovat při instalaci?
Ujistěte se, že je ventil správně orientován, že jsou spojky čisté a utěsněné a že je pohon správně namontován a kalibrován.
