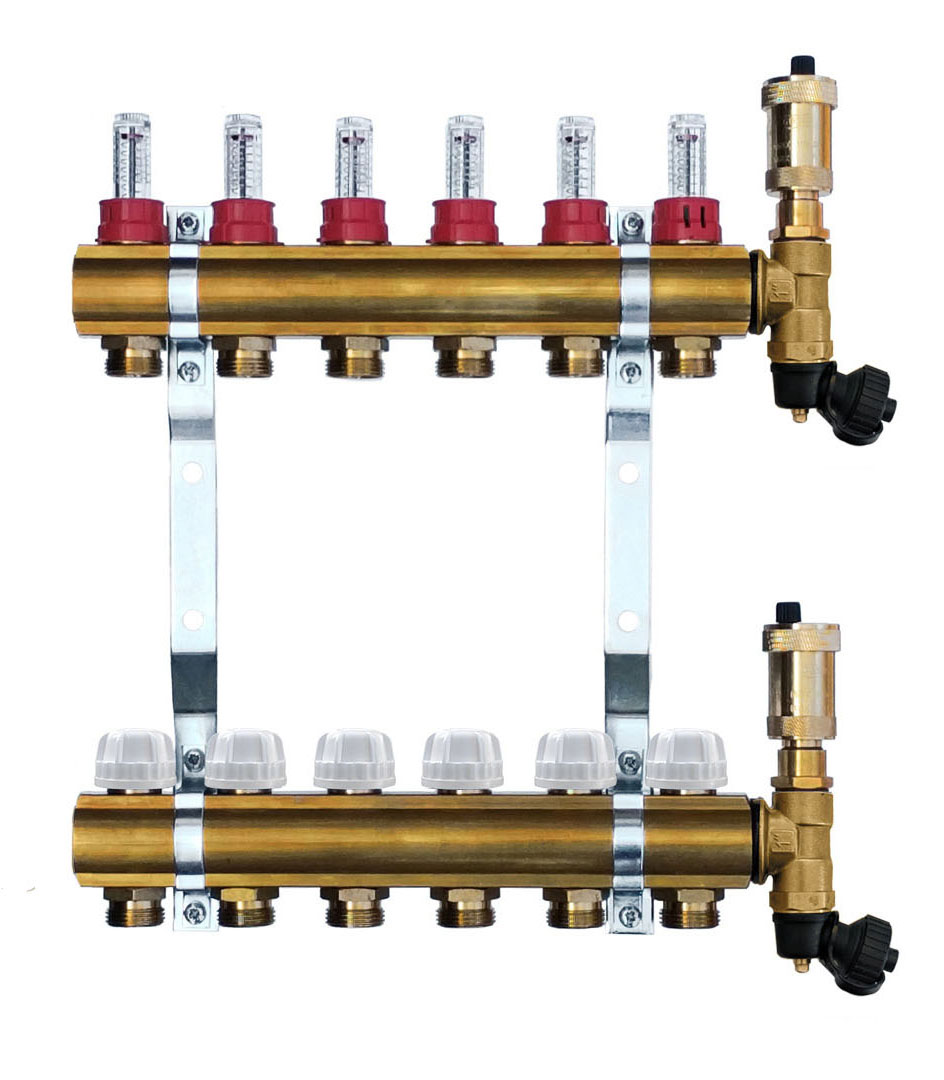

Měděný 6cestný rozdělovač pro podlahové vytápění

Detailní popis produktu

Systémy podlahového vytápění ve stavebních a komerčních budovách vyžadují přesné rozdělení a regulaci průtoku, aby bylo zajištěno rovnoměrné rozdělení tepla a účinnost systému. Šesticestný rozdělovač slouží jako centrální rozdělovací bod pro tyto systémy, umožňuje individuální řízení každého vytápěcího obvodu. Instalatéři pracující na projektech s podlahovým vytápěním musí zajistit správné rozměry, správné připojení k rozdělovači a kompatibilitu s ostatními komponentami systému. Tento měděný rozdělovač je vhodný jak pro vytápění, tak pro chlazení, což z něj dělá univerzální komponent pro moderní instalace HVAC.

Rozdělovač se běžně používá v novostavbách, rekonstrukcích a rozšířeních, kde jsou potřeba více vytápěcích obvodů. Instaluje se do strojoven, pomocných prostor nebo za přístupové panely ve stěnách nebo podlahách. Systém musí být vyvážen, aby každý obvod dostával správný průtok, a rozdělovač poskytuje potřebnou infrastrukturu pro to. Přítomnost průtokových měřičů umožňuje přesné sledování a nastavení průtoku během provozu a údržby.

Technické parametry

Instalace a připojení

Instalace začíná umístěním rozdělovače do vhodného místa s přístupem pro údržbu a kontrolu. Přívodní a odtoková připojení jsou 1 palce a používají typ závitu Eurokonus (DIN ISO EN 228-1). Doporučená metoda připojení je kličkování pomocí přírub ALPEX 16 x 2 ALU-EK. Je důležité zajistit, že rozdělovač je vyrovnaný a pevně upevněn, aby nedocházelo ke stresu na připojeních. Každý obvod se připojuje k samostatnému portu na rozdělovači pomocí vhodných přírub a nástrojů pro kličkování.

Běžné chyby při instalaci zahrnují použití nesprávných velikostí potrubí, nesprávné kličkování a selhání správného vyrovnání rozdělovače. Přítomnost automatického vzduchového ventilu a odtokového ventilu zjednodušuje provoz a údržbu systému. Průtokové měřiče by měly být kontrolovány na správné instalace a funkčnost před zahájením provozu. Rozdělovač by měl být chráněn před fyzickým poškozením a instalován v místě, které je přístupné pro budoucí úpravy.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní se standardními systémy podlahového vytápění, které používají potrubí PEX-AL-PEX 16 x 2. Doporučuje se použít specifikované kličkovací příruby pro bezpečné a netěsné připojení. Rozdělovač zahrnuje regulátor průtoku, automatický vzduchový ventil (1/2 palce) a odtokový ventil (1/2 palce), což je nezbytné pro provoz systému. Další příslušenství, jako jsou montážní konzoly a rozdělovací krabice pro rozdělovače, by mělo být zváženo pro správnou instalaci a ochranu.

Technický pozadí pro projektanty

Rozdělovač funguje tím, že rovnoměrně distribuuje vytápěcí nebo chladicí kapalinu do každého obvodu. Použití těsnění z EPDM zajišťuje kompatibilitu s kapalinami používanými ve vytápěcích a chladicích aplikacích. Rozdělovač je navržen tak, aby se integroval do standardních systémů podlahového vytápění, a průtokové měřiče umožňují přesné řízení průtoku v každém obvodu. Vlastnosti materiálu mědi zajišťují dlouhodobou spolehlivost a odolnost vůči tepelné expanzi a kontrakci.

Účinnost systému je ovlivněna správným rozměrem rozdělovače, použitím vhodných velikostí potrubí a přesným vyvážením obvodů. Přítomnost průtokových měřičů a možnost zámku nastavení průtoku pomáhá udržovat výkon systému v průběhu času. Rozdělovač je navržen tak, aby pracoval v rámci stanovených teplotních a tlakových rozsahů, což zajišťuje kompatibilitu se standardními vytápěcími a chladicími systémy. Doporučuje se použít rozdělovací krabici k ochraně rozdělovače před prostředím a k poskytnutí bezpečného upevnění.

Údržba a provoz

Pravidelná údržba rozdělovače zahrnuje kontrolu průtokových měřičů na přesnost a zajištění hladkého pohybu ventilů. Automatický vzduchový ventil by měl být kontrolován na případné zablokování a funkčnost. Odtokový ventil umožňuje vyprázdnění systému během údržby nebo sezónního vypnutí. Těsnění z EPDM by měla být kontrolována na opotřebení nebo poškození a případně vyměněna. Rozdělovač by měl být pravidelně čištěn, aby se odstranila jakákoli nečistota nebo usazeniny, které by mohly ovlivnit výkon.

Nejčastější otázky

Lze tento rozdělovač použít s potrubím PEX-AL-PEX 16 x 2?
Ano, rozdělovač je specificky doporučen pro použití s potrubím PEX-AL-PEX 16 x 2, které se běžně používá v systémech podlahového vytápění.

Jaký typ připojení používá rozdělovač?
Rozdělovač používá připojení s Eurokonus závit (DIN ISO EN 228-1) pro přívod a odtok a kličkovací příruby pro připojení obvodů.

Je možné upravit průtok v každém obvodu?
Ano, rozdělovač je vybaven průtokovými měřiči, které umožňují individuální úpravu průtoku v každém obvodu, což zajišťuje vyvážený provoz systému.

Jaká je maximální provozní teplota rozdělovače?
Maximální provozní teplota je +80 °C, což je vhodné pro standardní systémy podlahového vytápění a chlazení.

Dokumenty ke stažení

• Hygienicky certifikovaný PZH - rozdělovače, konzoly pro rozdělovače a příslušenství (PDF)
