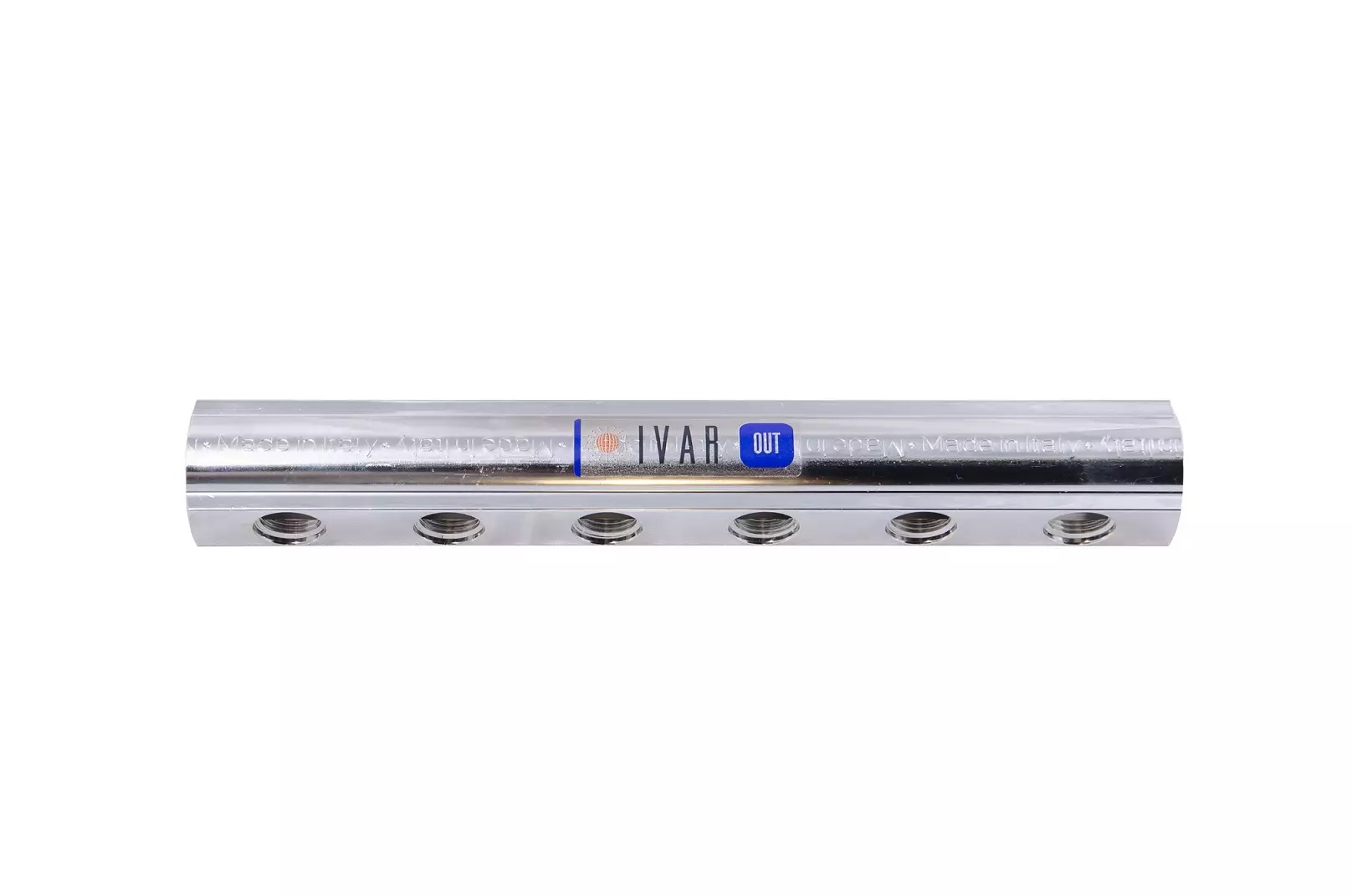

Rozdělovač - nezavřený - 5/4 palce x1/2 palce; 3cestný; nikl
Kód: 400363NSouvisející produkty
Detailní popis produktu
Třícestné rozdělovače jsou základními komponenty v hydronických otopných soustavách, zejména v aplikacích vyžadujících přesné řízení a rozdělení průtoku. Tento rozdělovač s niklovým povlakem se často používá v obytných i komerčních budovách, kde je vyvážené rozdělení tepla kritické. Montéři a návrháři systémů často integrují takové rozdělovače do podlahového vytápění, radiace a víceoběhových systémů, aby zajistili rovnoměrné tepelné výkony v různých zónách. Tento návrh umožňuje připojení více oběhů, což z něj činí vhodný i pro nové instalace i rekonstrukce systémů. Niklový povlak poskytuje odolnost proti korozi, což je zvláště důležité v prostředích s kolísajícími teplotami a vlhkostí.
Properní výběr rozdělovače závisí na hydraulických požadavcích systému a na médiu, které je dopravováno. Označení PN 10 znamená, že rozdělovač je vhodný pro nízkonapěťové systémy, zatímco maximální provozní teplota 120 °C zajišťuje kompatibilitu se standardními otopnými médiy. Velikosti a rozložení připojení je třeba ověřit, aby odpovídaly stávajícím potrubím a šroubení, aby se zabránilo únikům nebo neefektivitě. Tato verze je navržena pro použití v uzavřených systémech a není určena pro vysokotlaké nebo vysokoteplotní aplikace mimo jeho specifikace.
Technické parametry
| Materiál | Niklová mosaz CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Jmenovitý tlak | PN 10 |
| Kód | 400363N |
| Značka | IVAR |
Montáž a připojení
Tento rozdělovač má boční vstupy 1 palec samice a 5/4 palce samice, výstup shora a více 1/2 palce samice výstupů rozmístěných 50 mm od sebe. Během montáže je důležité zajistit, že všechna připojení jsou čistá a bez nečistot, aby se zabránilo únikům. Vstupy a výstupy by měly být zarovnány s odpovídajícím potrubím a doporučuje se použít vhodné těsnící materiály, jako je PTFE pásko nebo těsnicí pasta. Běžné chyby při montáži zahrnují nesprávnou orientaci závitů, nesoulad velikostí připojení a nedostatečné těsnění. Montéři by měli také ověřit, že rozdělovač je pevně upevněn, aby se zabránilo vibracím a následnému namáhání připojení.Kompatibilita a příslušenství
Tento 3cestný rozdělovač je kompatibilní se standardními otopnými systémy využívajícími vodu nebo glykolová média. Často se používá spolu s vyvažovacími ventily, průtokoměry a teplotními čidly, aby byla zajištěna optimální výkonnost systému. Další komponenty, jako izolace, montážní konzoly a těsnící materiály, mohou být potřeba pro kompletní instalaci. Pro tuto verzi nejsou uvedeny žádné konkrétní příslušenství.Technický pozadí pro návrháře
Pracovní princip tohoto rozdělovače je založen na kontrolovaném rozdělení oteplového média do více oběhů. Materiál, niklová mosaz CW617N, poskytuje dobrou tepelnou vodivost a odolnost proti korozi, což z něj činí vhodný pro dlouhodobé použití v otopných systémech. Návrh umožňuje rovnoměrné rozdělení průtoku, což je zásadní pro udržení efektivity systému a zabránění tepelným nerovnováhám. Označení PN 10 a provozní teplota 120 °C jsou klíčové faktory pro určení celkové výkonnosti a životnosti systému. Rozmístění výstupů zajišťuje kompatibilitu se standardními potrubními rozvětveními a usnadňuje přístup k údržbě.Údržba a provoz
Pravidelná kontrola připojení rozdělovače je doporučena, aby se zjistily žádné úniky nebo známky opotřebení. Niklový povlak by měl být kontrolován na případné známky koroze nebo poškození, zejména v oblastech vystavených vlhkosti. Pokud jsou detekovány jakékoliv problémy, by měly být postižené komponenty okamžitě vyměněny. Pro tuto verzi nejsou uvedena konkrétní období údržby, ale pravidelné kontroly jsou doporučovány jako součást standardní údržby systému.Nejčastější otázky
Může být tento rozdělovač použit v uzavřeném systému radiace?
Ano, rozdělovač je vhodný pro použití v uzavřených systémech, kde provozní teplota nepřesahuje 120 °C a tlak zůstává v rámci limity PN 10.
Jaký těsnící materiál je doporučen pro připojení?
Doporučuje se PTFE pásko nebo vhodná těsnicí pasta pro všechna závitová připojení, aby byla zajištěna bezúniková instalace.
Je tento rozdělovač kompatibilní s glykolovými otopnými médiy?
Ano, materiál s niklovým povlakem je kompatibilní s glykolovými médiy v rámci specifikovaných provozních teplot a tlaků.
Může být tento rozdělovač použit ve vysokotlakém systému?
Ne, označení PN 10 znamená, že rozdělovač není vhodný pro vysokotlaké aplikace mimo jeho specifikace.
Doplňkové parametry
| Kategorie: | IVAR.CS 501 N - Rozdělovač neosazený |
|---|---|
| Hmotnost: | 0.58 kg |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 20.11.2024 9:49:51 |
