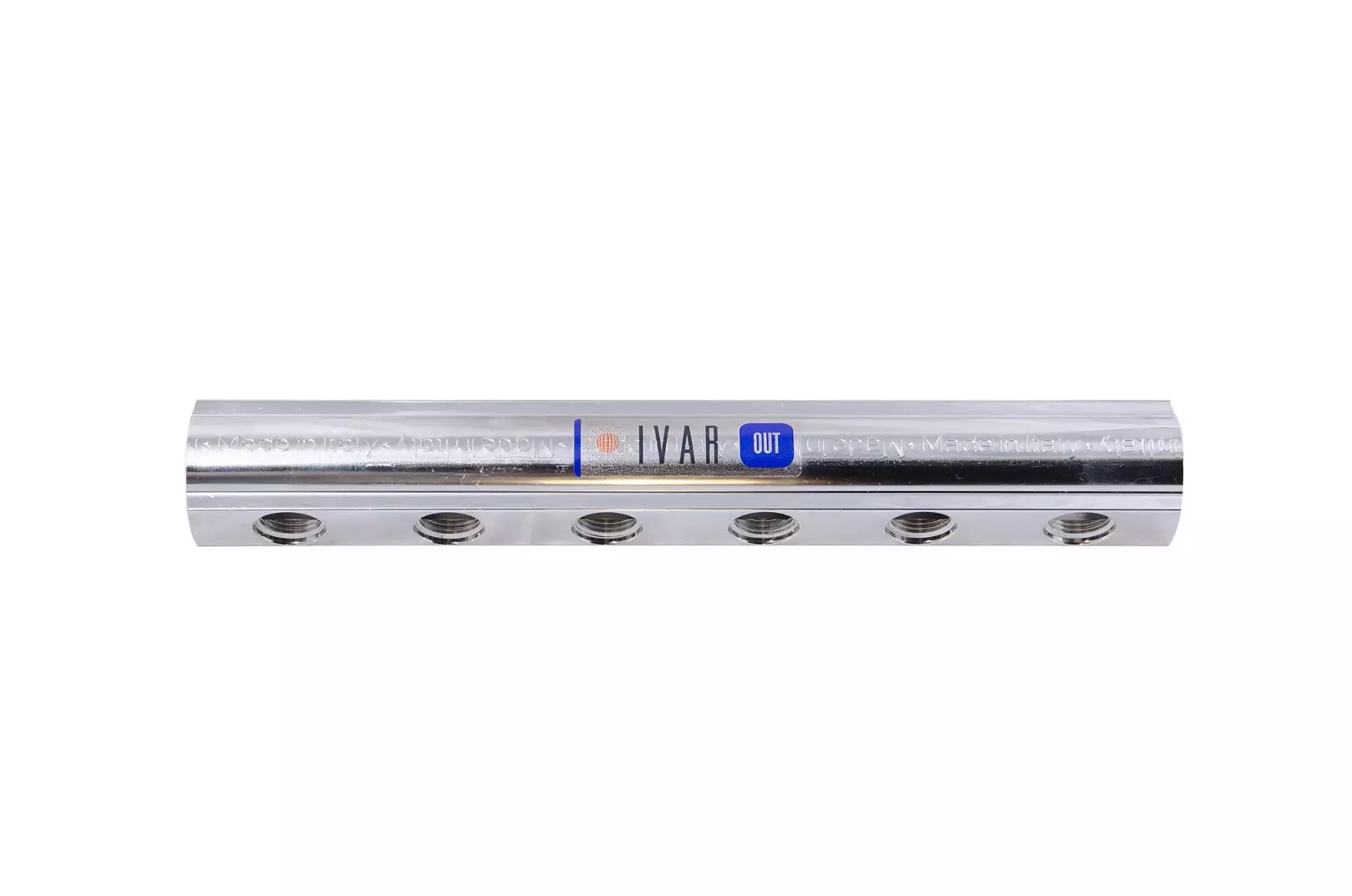

Rozdělovač - nezavřený - 5/4 palce x1/2 palce; 6cestný; niklový

Detailní popis produktu

Rozdělovače jsou základními komponenty hydraulických otopných soustav, zejména v konfiguracích s více obvody, jako je podlahové vytápění, radiace nebo městské vytápění. Slouží jako centrální uzly pro vyvažování a řízení tepelného toku mezi jednotlivými zónami. Instalatéři pracující na bytových, obchodních nebo průmyslových budovách často setkávají s těmito komponenty během návrhu nebo rekonstrukce systémů. Správné zapojení rozdělovačů zajišťuje rovnoměrné rozdělení tepla a efektivitu systému.

Při práci s tímto typem rozdělovače musí instalatéři zohlednit faktory jako je systémový tlak, průměr potrubí a odpor průtoku. Poloha rozdělovače v systému má také vliv na jeho výkon. Například v systémech podlahového vytápění se rozdělovač obvykle nachází poblíž podlahové konstrukce, aby umožnil přímé připojení k obvodovým potrubím. V systémech s více zónami funguje jako kontrolní bod pro vyvažování průtoku mezi místnostmi nebo oblastmi.

Technické parametry

Materiál	niklová mosaz CW617N
Pracovní teplota	+120 °C
Nominální tlak	PN 10
Kód	400366N
Značka	IVAR

Nominální tlak PN 10 znamená, že rozdělovač může pracovat bezpečně za kontinuálního tlaku 10 bar při běžných teplotách. Maximální povolená pracovní teplota 120 °C zajišťuje vhodnost pro vysokoteplotní otopné systémy. Tyto parametry jsou klíčové pro určení rozměrů a výběr komponenty podle návrhových podmínek systému. Mosaz CW617N poskytuje dobré mechanické vlastnosti a odolnost proti korozi, což zaručuje dlouhodobou spolehlivost v uzavřených otopných systémech.

Instalace a připojení

Rozdělovač má boční vstupy s 1 palcovými a 5/4 palcovými závitovými otvory a horní výstupy s 1/2 palcovými závitovými otvory. Vzdálenost mezi výstupními otvory je 50 mm, což umožňuje konzistentní rozestupy při připojení k jednotlivým obvodům. Během instalace zajistěte, že všechna závitová připojení jsou správně utěsněna vhodným spojovacím prostředkem nebo páskou. Zkontrolujte, zda je rozdělovač namontován v stabilní poloze, aby nebyl způsobován napětí na připojeném potrubí. Běžnou chybou je špatné zarovnání rozdělovače vzhledem k směru průtoku, což může vést k nerovnoměrné distribuci nebo poklesu tlaku. Vždy zkontrolujte, zda je systém vyčerpán, před zahájením práce a znovu zkontrolujte všechna připojení po sestavení.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní se standardním potrubím a přípojkami otopných systémů, které přijímají 1 palcové, 5/4 palcové a 1/2 palcové závitové otvory. K dokončení systému mohou být potřeba další komponenty, jako jsou vyvažovací ventily, průtokoměry a izolace. Ujistěte se, že všechna příslušenství jsou hodnocena pro stejné provozní podmínky jako samotný rozdělovač. Pro složitější systémy mohou být potřeba i další komponenty, jako jsou expanzní nádoby nebo oběhová čerpadla. Podrobnosti o doporučených kombinacích a pokyny k instalaci naleznete v technické dokumentaci výrobce.

Technický pozadí pro projektanty

Rozdělovač distribuuje přitékající průtok do šesti oddělených obvodů prostřednictvím svých bočních a horních otvorů. Niklová těleso z mosazi CW617N poskytuje vysokou odolnost proti korozi a opotřebení, což zajišťuje dlouhodobou spolehlivost v uzavřených systémech. Vysoká tepelná vodivost materiálu podporuje efektivní přenos tepla, přičemž zachovává strukturní pevnost při vyšších teplotách. Při návrhu systému zohledněte hydraulický odpor způsobený rozdělovačem a vyvážte průtok dle potřeby. Rozdělovač by měl být integrován do systému v místě, které umožňuje snadný přístup k připojením a budoucí údržbě. Faktory jako rychlost průtoku a pokles tlaku přes rozdělovač ovlivňují celkovou efektivitu systému a byly by měly být zohledněny v návrhové fázi.

Údržba a provoz

Pravidelná kontrola připojení rozdělovače je doporučena, aby byly vyloučeny známky netěsnosti nebo koroze. Zkontrolujte utěsnění závitových spojů a případně je znovu utěsněte. Během pravidelné údržby zkontrolujte, zda je rozdělovač správně zarovnán v systému a zda na připojené potrubí nepůsobí vnější síly. Pro tento komponent nejsou definována konkrétní období údržby; však jakékoliv neobvyklé hluky, vibrace nebo změny tlaku by měly být okamžitě vyšetřeny. Udržování čistého a vyváženého průtoku přes rozdělovač přispívá k trvanlivosti a výkonu celého systému.

Nejčastější otázky

Může být tento rozdělovač použit v vysokoteplotním systému podlahového vytápění?
Ano, pracovní teplota 120 °C zaručuje vhodnost pro vysokoteplotní aplikace, jako je podlahové vytápění, za předpokladu, že návrh systému dodržuje požadované tlakové a průtokové podmínky.

Jaký je doporučený způsob utěsnění závitových spojů?
Použijte kvalitní spojovací prostředek nebo pásku PTFE na všech závitových spojích, aby byly zabráněny úniky. Naneste rovnoměrně a vyhýbejte se přetížení, aby nedošlo k poškození závitů.

Je tento rozdělovač kompatibilní s plastovými potrubními systémy?
Ano, pokud jsou plastová potrubí vybavena odpovídajícími závitovými přípojkami (1 palec, 5/4 palce nebo 1/2 palce) a systém pracuje v rámci stanovených tlakových a teplotních limitů.

Jak je určena vzdálenost mezi výstupními otvory?
Vzdálenost mezi výstupními otvory je pevně stanovena na 50 mm. Tato standardní vzdálenost umožňuje konzistentní připojení k více obvodům a zajišťuje kompatibilitu se standardními montážními konzolami a rozvody potrubí.
