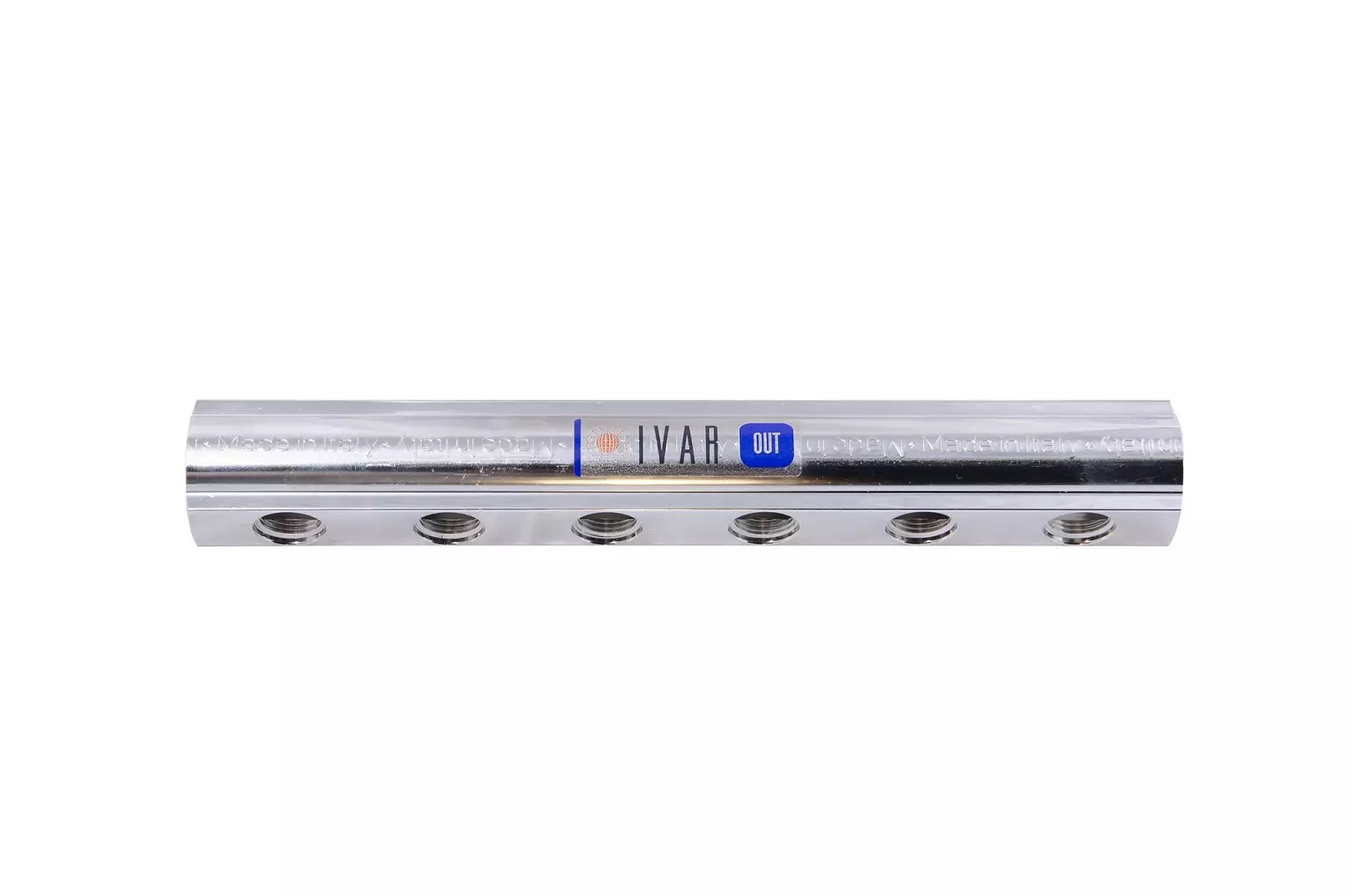

Rozdělovač - nezadarmo - 5/4 palce x 1/2 palce; 9-cestný; nikl

Detailní popis produktu

Rozdělovače jsou základními komponenty v hydronických topných systémech, zejména v podlahovém vytápění, podlahovém vytápění a víceoběhových systémech. Umožňují efektivní distribuci nebo sběr topné nebo chlazené vody mezi více oběhy. Tento niklový rozdělovač se běžně používá v obytných i komerčních budovách, kde je požadována přesná regulace průtoku a spolehlivé materiálové vlastnosti. Instalatéři pracující na centrálních topných systémech, zejména v systémech s více zónami nebo oběhy, najdou tento komponent vhodný pro integraci do nových instalací i upgradů systému.

Při instalaci se rozdělovač obvykle montuje do centrálního místa, jako je strojovna nebo užitková místnost, kde je snadno dostupný pro údržbu a vyvážení. Komponent je připojen k hlavnímu přívodnímu a odtokovému potrubí a k jednotlivým oběhovým větvím. Niklový povlak poskytuje odolnost proti korozi, což z něj činí vhodný pro použití s vodními systémy a kompatibilní s běžnými potrubními materiály jako měď, PEX a ocel.

Technické parametry

Nominální tlaková třída PN10 znamená, že rozdělovač může bezpečně zvládnout systémové tlaky až do 10 bar. Maximální provozní teplota +120 °C zajišťuje kompatibilitu se standardními topnými systémy, včetně systémů s glykolem. Tyto parametry jsou klíčové pro správné rozměření rozdělovače tak, aby odpovídaly hydraulickým a tepelným požadavkům systému.

Instalace a připojení

Instalace začíná ověřením rozměrů a typů závitů. Vývody na straně jsou samice 1 palec a samice 5/4 palce, zatímco výstup na horní straně a ostatní výstupy jsou samice 1/2 palce. Vzdálenost mezi výstupy je 50 mm, což je třeba zohlednit při plánování rozvrhu a rozvodu potrubí. Rozdělovač by měl být namontován na stabilní plochu, případně s tlumením vibrací, pokud systém podléhá vysokým průtokům nebo pohybům způsobeným čerpadlem.

Instalatéři by měli zajistit, že všechna připojení jsou utažena podle momentových specifikací výrobce, aby se zabránilo únikům. Běžné chyby zahrnují nesprávnou orientaci závitů, použití nekompatibilních těsnicích materiálů nebo nedbalé zarovnání rozdělovače s proudem systému. Po instalaci by měl být proveden tlakový test, aby byla potvrzena integrity systému.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní se standardními komponenty topných systémů, jako jsou ventily, průtokoměry a vyvažovací zařízení. Pro plnou funkčnost by měl být použit spolu s vhodnými příslušenstvím, jako jsou přechody, ohyby a kroužky na potrubí. Další komponenty, jako jsou tlakové manometry nebo teplotní senzory, mohou být také potřeba v závislosti na návrhu systému.

Technický pozadí pro projektanty

Rozdělovač funguje jako centrální spojovací místo pro distribuci nebo sběr kapaliny v hydronickém systému. Konstrukce z niklové mosazi CW617N poskytuje dobré mechanické vlastnosti a odolnost proti korozi, což z něj činí vhodný pro dlouhodobé použití ve vodních systémech. Tepelná vodivost materiálu podporuje efektivní přenos tepla a povlak zvyšuje odolnost povrchu. Návrh rozdělovače umožňuje rovnoměrné rozdělení průtoku mezi všechny připojené oběhy, což je zásadní pro udržení efektivity systému a vyhýbání se tepelným nerovnováhám.

Princip fungování závisí na schopnosti rozdělovače udržovat konzistentní tlakový rozdíl mezi svými vývody. Rozmístění vývodů a použití standardních závitových typů zajišťuje kompatibilitu s širokou škálou konfigurací potrubí. Nominální tlak a teplotní třídy jsou klíčovými faktory pro určení celkové spolehlivosti a bezpečnosti systému.

Údržba a provoz

Při provozu vyžaduje rozdělovač minimální údržbu. Je však třeba pravidelně kontrolovat, zda všechna připojení zůstávají bez úniků a zda systémový tlak zůstává v rámci specifikovaného rozsahu. Jakékoliv známky koroze nebo opotřebení niklového povlaku by měly být prozkoumány, neboť mohou signalizovat vystavení nekompatibilním médiím nebo nadměrným teplotám. Pro tento komponent nejsou stanoveny plánované intervaly údržby, ale by měl být kontrolován během pravidelné údržby systému.

Nejčastější otázky

Může být tento rozdělovač použit v systémech s glykolem?
Ano, provozní teplota +120 °C a materiálové vlastnosti mosazi CW617N z něj činí vhodný pro systémy s glykolem, pokud je koncentrace a pH v rámci standardních mezí.

Je možné připojit tento rozdělovač k měděným potrubím?
Ano, samice závity 1 palec, 5/4 palce a 1/2 palce jsou kompatibilní s měděnými potrubími pomocí standardních stlačovacích nebo pájecích přípojek.

Může být tento rozdělovač použit v uzavřeném systému podlahového vytápění?
Ano, 9 vývodů umožňuje připojení více oběhů, což z něj činí vhodný pro systémy podlahového vytápění s několika zónami.

Jaký je maximální povolený tlak pro tento rozdělovač?
Nominální tlaková třída PN10 znamená, že komponent může zvládnout až 10 bar tlaku za běžných provozních podmínek.
