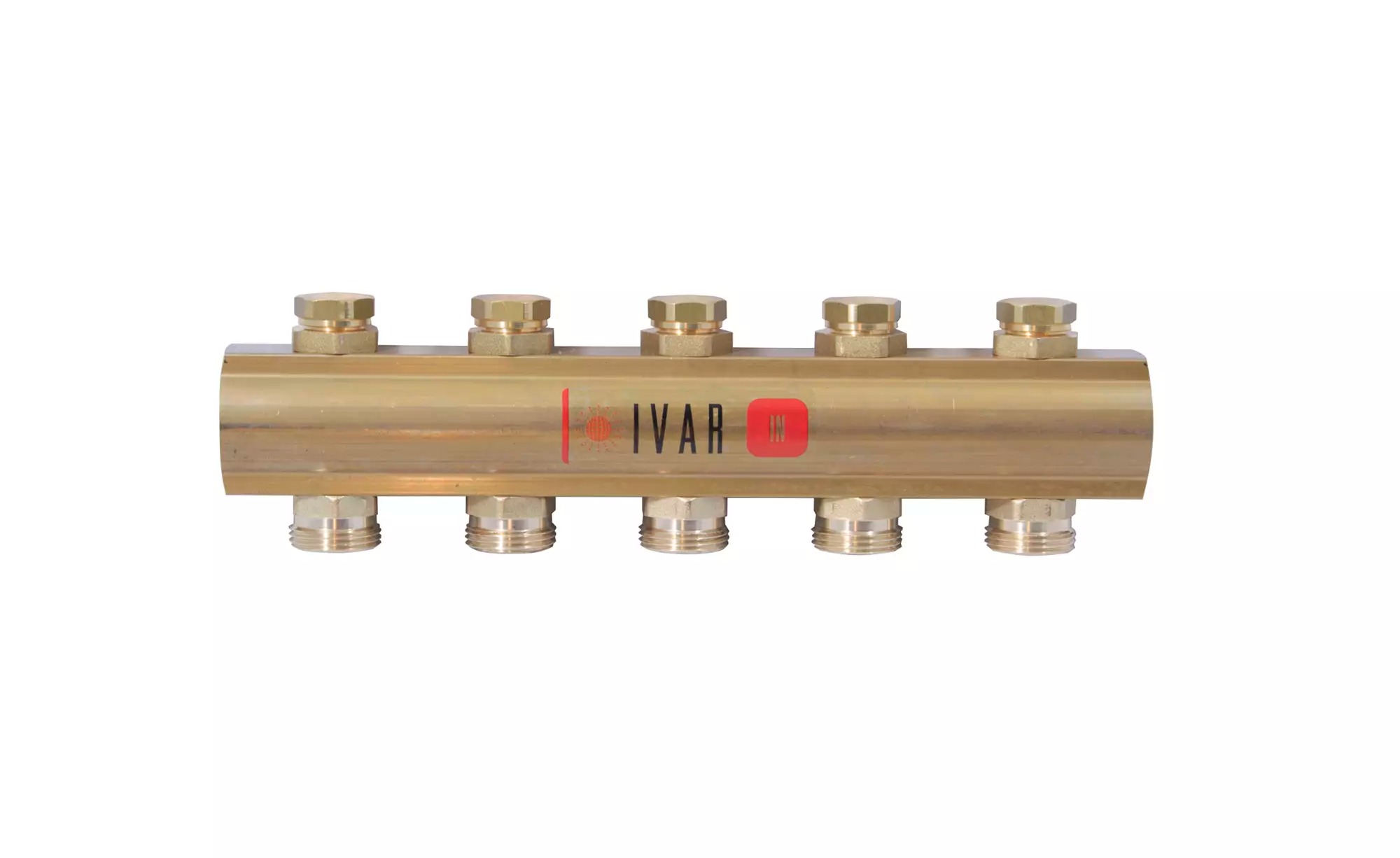

Rozdělovač – vybavený regulačními šrouby – 5/4 palce x EK; 2cestný; mosazný
Kód: 400002Související produkty
Detailní popis produktu
Rozdělovače s regulačními a uzavíracími šrouby jsou zásadní komponenty v hydronických otopných systémech, zejména v aplikacích s podlahovým vytápěním. Tyto zařízení umožňují přesnou regulaci distribuce vodního průtoku do jednotlivých otopných obvodů. Instalatéři pracující v obytných i komerčních budovách často používají takové rozdělovače k vyvážení výkonu systému a zajištění rovnoměrného rozdělení tepla mezi různé zóny. Integrace regulačních šroubů umožňuje jemné ladění průtokových hodnot, což je klíčové pro udržování účinnosti systému a pohodlí uživatelů.
Ve vícenábytových nebo vícezónových otopných systémech slouží rozdělovače jako centrální distribuční body. Často se instalují v technických místnostech, výdechových prostorech nebo podlahových plénumech. Návrh rozdělovače zajišťuje, že každý obvod dostane vhodný průtok ohřáté vody, zatímco regulační šrouby umožňují úpravy podle požadovaných tepelných zátěží. To je zvláště užitečné v systémech, kde se očekávají proměnlivé průtokové podmínky kvůli rozdílům v rozměrech místností, izolaci nebo způsobu využití.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Jmenovitý tlak | PN 10 |
| Kód | 400002 |
| Značka | IVAR |
Instalace a připojení
Rozdělovač má dvě vstupní připojení: ženský závit 1 palec a ženský závit 5/4 palce. Výstupní připojení jsou 3/4 palce EK závity, s výškou mezi výstupy 50 mm. Během instalace je důležité ověřit, že všechna závitová připojení jsou kompatibilní s potrubím systému a že rozdělovač je namontován v místě, které umožňuje snadný přístup k regulačním a uzavíracím šroubům. Běžnou chybou je nesprávná orientace rozdělovače, což může vést k nesprávné distribuci průtoku. Instalatéři by měli také zajistit, že rozdělovač je vodorovný a že všechna připojení jsou utažena podle specifikací výrobce, aby se zabránilo únikům nebo poškození.Kompatibilita a příslušenství
Tento rozdělovač je navržen pro integraci se standardními systémy podlahového vytápění, které používají potrubí s 3/4 palce EK závity. Často se používá spolu s otopnými trubkami, izolačními vrstvami a regulačními ventily. Další komponenty, jako jsou vyvažovací ventily, tlakové manometry a teplotní senzory, mohou být potřeba v závislosti na návrhu systému. Jelikož se jedná o samostatnou jednotku rozdělovače, nejsou pro tento model specifikovány alternativní produkty.Technický pozadí pro projektanty
Pracovní princip rozdělovače je založen na kontrolované distribuci ohřáté vody do jednotlivých obvodů. Regulační šrouby umožňují manuální úpravu průtokových hodnot, což je zásadní pro dosažení vyváženého výkonu systému. Použitý materiál je mosaz CW617N, slitina mědi a zinku známá svou odolností proti korozi a mechanickou pevností. Tento materiál je vhodný pro použití v systémech s ohřátou vodou a zajišťuje dlouhodobou spolehlivost. Integrace rozdělovače do systému závisí na celkovém návrhu otopné sítě, včetně rozměrů potrubí, kapacity čerpadla a výpočtů tepelné zátěže. Doba životnosti a účinnost rozdělovače jsou ovlivněny kvalitou instalace, čistotou vody a pravidelností provádění údržby.Služba a provoz
Pravidelná kontrola rozdělovače je doporučena, aby bylo zajištěno, že všechna připojení zůstanou utažená a že regulační a uzavírací šrouby fungují správně. V příručce nejsou uvedena konkrétní intervaly údržby, ale doporučuje se kontrolovat případné známky opotřebení nebo úniky během pravidelné údržby systému. Pokud jsou zjištěny jakékoliv problémy, měly by být ovlivněné komponenty vyměněny nebo opraveny, aby byl udržován výkon systému. Rozdělovač by měl být čistý a bez nečistot, aby se zabránilo zácpám, které by mohly ovlivnit distribuci průtoku.Nejčastější otázky
Může být tento rozdělovač použit v systémech podlahového vytápění pracujících při vyšších teplotách?
Je vhodný pro systémy s provozními teplotami až +120 °C. Pro vyšší teploty je třeba použít alternativní komponenty.
Jaká je maximální tlaková klasifikace tohoto rozdělovače?
Rozdělovač má klasifikaci PN 10, což znamená, že je vhodný pro systémy s jmenovitým tlakem 10 bar.
Jaké typy připojení má rozdělovač?
Vstupní připojení jsou ženské závity 1 palec a 5/4 palce, a výstupní připojení jsou 3/4 palce EK závity.
Mohou být regulační šrouby po instalaci nahrazeny nebo upraveny?
Ano, regulační a uzavírací šrouby lze manuálně upravit, aby bylo možné regulovat průtokové hodnoty podle potřeby během provozu systému.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | IVAR.CI 553 - Rozdělovač osazený regulačními šroubeními |
|---|---|
| Hmotnost: | 1.5 kg |
| Druh výrobku: | rozdělovač / sběrač |
| Rozměr závitu: | 5/4" |
| Typ připojení: | svěrné šroubení |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 22.11.2024 7:29:09 |
