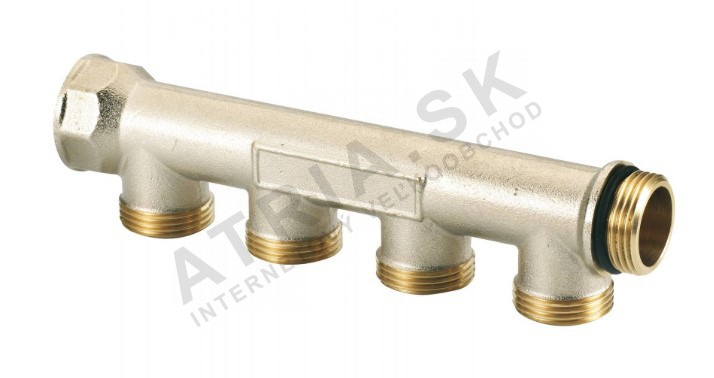

Rozdělovač - s vývody EK - 3/4 palce xEK; 4cestný; niklový

Detailní popis produktu

Rozdělovače jsou základními komponenty otopných a sanitárních soustav, které umožňují distribuci kapalin do více okruhů nebo zón. Tato 4cestná varianta se často používá v bytových i komerčních budovách pro hydronické otopné systémy, rozdělení teplé vody a pro systémy podlahového vytápění. Niklový povlak zajišťuje odolnost proti korozi, zatímco EPDM těsnicí kroužek zaručuje netěsnosti bez úniku. Instalatéři obvykle tento prvek integrují do centrálních otopných systémů, kde přesné řízení průtoku a spolehlivé spojení jsou klíčové pro dlouhodobou funkčnost.

Při montáži musí technik zajistit správné zarovnání vstupních a výstupních hrdel a ověřit, že všechna spojení jsou utažena podle momentových specifikací výrobce. Kompaktní design umožňuje flexibilní možnosti montáže, jako je zavěšení na stěnu nebo montáž na podlahu, v závislosti na rozložení systému a dostupném prostoru. Vzdálenost 40 mm mezi vývody zjednodušuje připojení dalších komponent, jako jsou ventily nebo průtokoměry. Klíčovým záležitostí je zajištění kompatibility s ostatními částmi systému, zejména při připojení k otopným tělesům, smyčkám podlahového vytápění nebo výměníkům tepla.

Technické parametry

Montáž a připojení

Rozdělovač má vstupní a výstupní hrdla 3/4 palce FM, která jsou kompatibilní se standardními měděnými nebo PPR trubkami. Vnější kuželové závity EK vyžadují použití vhodného těsnícího pásu nebo těsnícího prostředku k zabránění úniků. Během montáže by technik měl zarovnat rozdělovač podle rozložení systému a zajistit, že vstupní a výstupní hrdla jsou správně orientována. Běžnou chybou je přetížení spojení, což může poškodit EPDM těsnicí kroužek nebo deformovat mosazné tělo. Po montáži by měl být proveden tlakový test k ověření integrity spojení a samotného rozdělovače.

Kompatibilita a příslušenství

Tento rozdělovač je navržen k provozu se standardními trubkami a přípojkami o průměru 3/4 palce FM. K dokončení instalace mohou být potřeba další komponenty, jako jsou ventily, regulátory průtoku nebo izolační materiály. Ujistěte se, že všechny doplňkové části jsou kompatibilní s jmenovitým tlakem PN 10 a pracovní teplotou +120 °C. Alternativní produkty pro přímé srovnání nejsou k dispozici, proto se doporučuje pečlivá kontrola požadavků systému před objednávkou.

Technický pozadí pro projektanty

Rozdělovač funguje tím, že rozděluje přitékající proud kapaliny do čtyř oddělených větví. Niklové mosazné tělo poskytuje vysokou mechanickou pevnost a odolnost proti korozi, což ho činí vhodným jak pro vlhké, tak suché prostředí. EPDM těsnicí kroužek zajišťuje pružnost a těsnost i při tepelné expanzi. Při integraci tohoto prvku do systému musí projektanti zohlednit celkový tlakový pokles a vyvážení průtoku, aby se zabránilo nerovnoměrné distribuci. Vlastnosti materiálu ovlivňují také tepelnou vodivost komponentu, což je důležité v aplikacích, kde je potřeba rychlé přenosu tepla.

Služba a provoz

Doporučuje se pravidelná kontrola spojení a těsnících ploch k identifikaci známek opotřebení nebo úniku. Nejsou poskytovány konkrétní intervaly údržby, ale vizuální kontroly během běžné údržby mohou pomoci identifikovat potenciální problémy včas. Pokud dojde k úniku, systém by měl být vyrovnán a ovlivněné spojení znovu utěsněno nebo nahrazeno. EPDM těsnicí kroužek by měl být kontrolován na tvrdnutí nebo trhliny, které by mohly ohrozit integritu těsnění.

Nejčastější otázky

Lze rozdělovač použít s glykolovými kapalinami?
Ano, EPDM těsnicí kroužek je kompatibilní se směsmi glykolu běžně používanými v otopných systémech.

Je rozdělovač vhodný pro venkovní montáž?
Je možné ho použít venku, pokud je správně izolován a chráněn před přímým vlivem počasí.

Jaký je maximální povolený tlak pro tuto variantu?
Jmenovitý tlak PN 10 znamená, že je vhodný pro systémy s jmenovitým tlakem až do 10 bar.

Lze rozdělovač namontovat svisle?
Ano, kompaktní design umožňuje svislou nebo vodorovnou montáž v závislosti na rozložení systému.
