Rozdělovač/sběrač – pro podlahové vytápění – bez skříně – 1 "xEK; 7cestný; mosaz

Detailní popis produktu

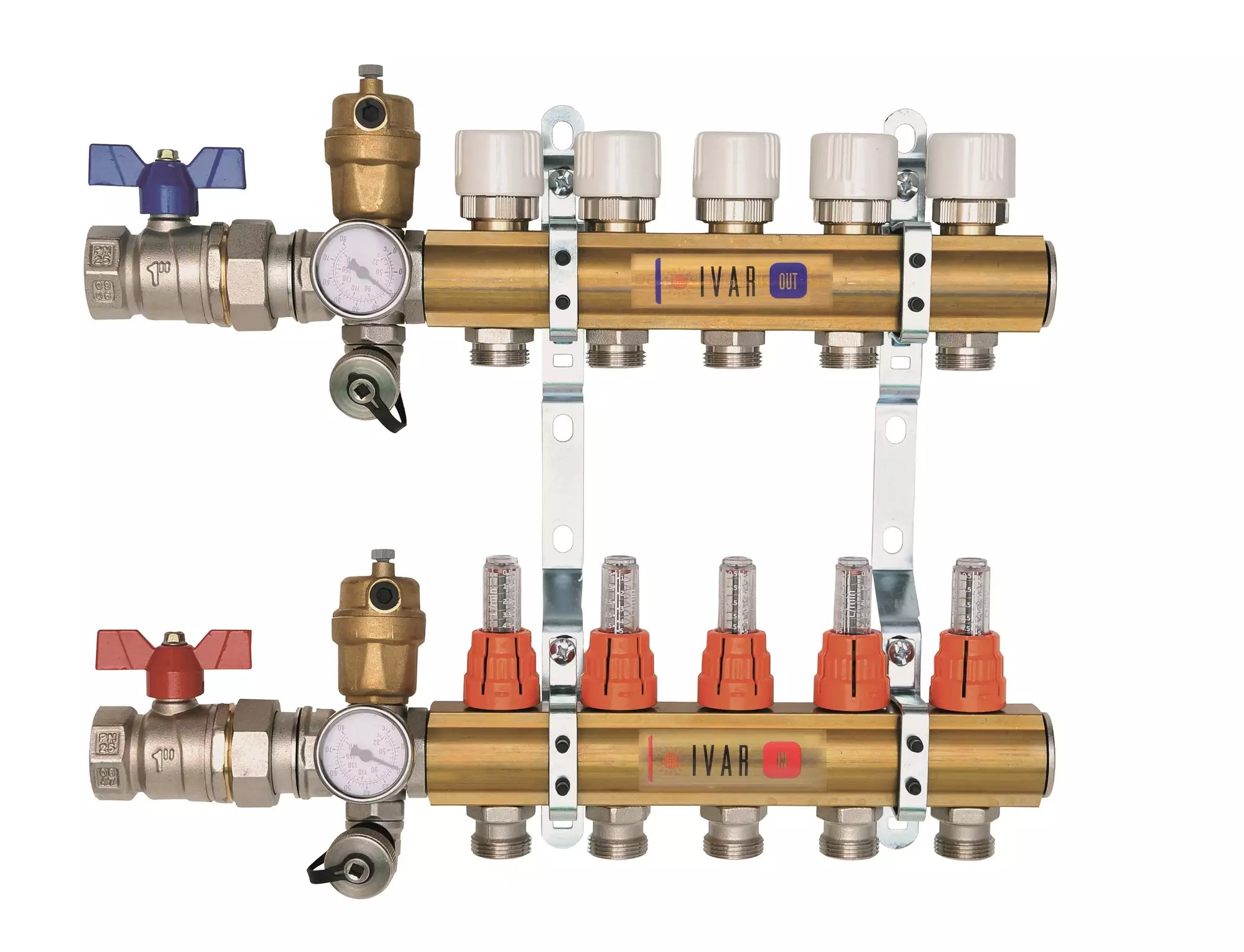

Tato sestava rozdělovače/sběrače je určena k instalaci do systémů podlahového vytápění, kde je vyžadována přesná zónování a regulace průtoku. Často se používá v obytných i komerčních budovách s hydronickými topnými systémy, které zahrnují více zón. Jednotka se obvykle instaluje v technických místnostech, v pomocných prostorách nebo za přístupovými paneli v podlaze, v závislosti na návrhu. Mosazná konstrukce zajišťuje odolnost a odolnost proti korozi, což z ní činí vhodnou pro dlouhodobou provozní dobu v uzavřených topných systémech.

Pro montéry poskytuje sestava kompaktní řešení, které zahrnuje jak funkce rozdělovače, tak sběrače, s integrovanými komponenty jako jsou zařízení na regulaci průtoku, uzavírací ventily a montážní konzoly. Je důležité zajistit, že všechny spoje jsou bezpečné a v souladu s hydraulickými požadavky systému, než se systém uvede do provozu. Absence skříně umožňuje flexibilní integraci do vlastních skříní nebo panelových systémů.

Technické parametry

Instalace a připojení

Rozdělovač je připojen prostřednictvím 1 palcových vnějších závitů (1"xEK), které musí být přizpůsobeny odpovídajícím potrubním přípojkám. Během instalace by měly být rozdělovač a sběrač montovány pomocí poskytnutých montážních konzol, aby byla zajištěna stabilita a zarovnání. Každý okruh je vybaven měřicím přístrojem na regulaci průtoku na rozdělovači a uzavíracím ventilem na sběrači. Montéři by měli ověřit, že všechny ventily jsou plně otevřené během počátečního naplnění systému a že je rozdělovač umístěn tak, aby umožnil správné odvzdušnění a odvod vody. Běžné chyby při instalaci zahrnují špatné zarovnání těla rozdělovače, nesprávnou orientaci měřicích přístrojů a nedostatečné upevnění montážních konzol k zdi nebo podlaze.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní se standardními systémy podlahového vytápění s polyetylenovým nebo PEX potrubím. Dodává se bez skříně, proto montéři musí poskytnout vlastní skříň, pokud je potřeba. Další komponenty, jako jsou vyvažovací ventily, tlakové manometry a expanzní nádoby, mohou být potřeba v závislosti na konfiguraci systému. Příslušenství, jako jsou izolační ventily a odvzdušňovací ventily, by mělo být vybráno podle velikosti a složitosti systému.

Technický pozadí pro projektanty

Rozdělovač funguje jako centrální rozdělovací bod pro topnou vodu v systému podlahového vytápění. Materiál CW617N poskytuje dobrý tepelný vodivost a odolnost proti usazování a korozi, což zajišťuje dlouhodobou spolehlivost. Měřicí přístroje na rozdělovači umožňují regulaci jednotlivých zón, zatímco uzavírací ventily na sběrači umožňují údržbu nebo izolaci konkrétních okruhů. Návrh podporuje rovnoměrné rozdělení průtoku vody mezi všechny okruhy, což je klíčové pro dosažení rovnoměrného výkonu a energetické účinnosti. Integrované automatické odvzdušňovací ventily a odvody zajišťují hygienický stav systému a zabrání zácpám.

Údržba a provoz

Pravidelná kontrola rozdělovače by měla zahrnovat kontrolu na netěsnosti, ověření funkce uzavíracích a řídicích ventilů a zajištění, že všechny spoje zůstávají pevné. Během období vypnutí systému je vhodné izolovat rozdělovač, aby se zabránilo tepelnému stresu způsobenému kolísáním tlaku v systému. Nejsou stanoveny žádné plánované intervaly údržby, ale jakékoliv známky opotřebení nebo poruchy by měly být řešeny co nejdříve, aby se zabránilo neefektivnosti systému nebo poškození.

Nejčastější otázky

Může být tento rozdělovač použit s tepelným čerpadlem?
Ano, pokud systém tepelného čerpadla pracuje v rámci stanovených teplotních a tlakových limitů +90 °C a PN 10.

Je možné přidat další okruhy k tomuto 7cestnému rozdělovači?
Ne, rozdělovač je pevně určen pro sedm okruhů a nelze jej rozšířit mimo původní konfiguraci.

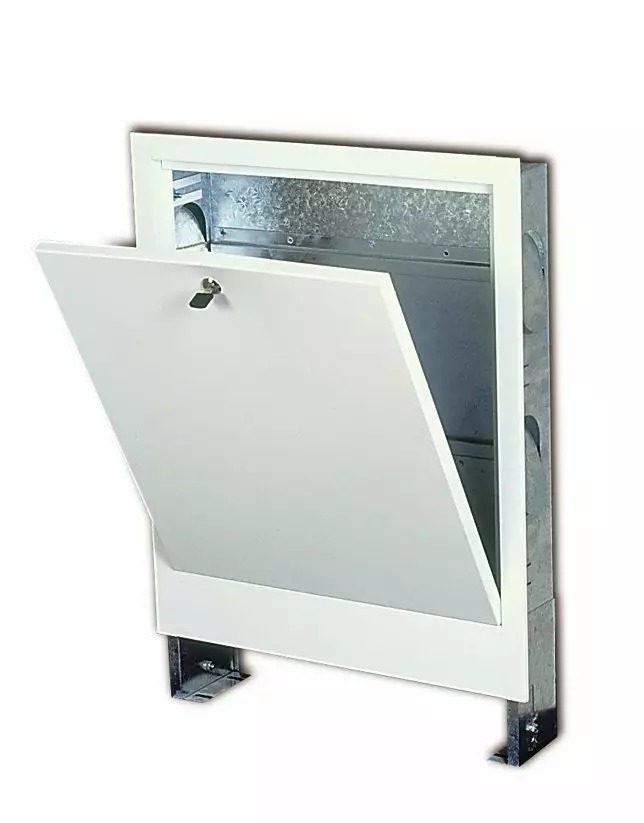

Jaký typ skříně je doporučený pro tento rozdělovač?
Montér by měl poskytnout vlastní skříň nebo přístupový panel, aby rozdělovač chránil před fyzickým poškozením a vystavením vlivům prostředí.

Jsou měřicí přístroje upravitelné?
Ano, měřicí přístroje umožňují manuální úpravu pro vyvážení průtoku mezi okruhy podle tepelných požadavků systému.
