Rozdělovač/sběrač – skříň P-KLASIK 1 - 5/4 palce x EK; 2cestný; mosaz

Detailní popis produktu

Tento rozdělovač/sběrač se běžně používá v víceokruhových otopných soustavách, kde jednotlivá otopná tělesa nebo zóny vyžadují samostatné řízení. Instalatéři pracující na otopných soustavách pro bytové nebo komerční budovy najdou tuto jednotku vhodnou pro integraci s tradičními otopnými rozvody. Podporuje soustavy vyžadující vyvažování a zónování, zejména v budovách s kombinovanými otopnými řešeními, jako je podlahové vytápění a otopná tělesa. Mosazná konstrukce zaručuje odolnost v prostředí s kolísajícími teplotami a středními tlaky.

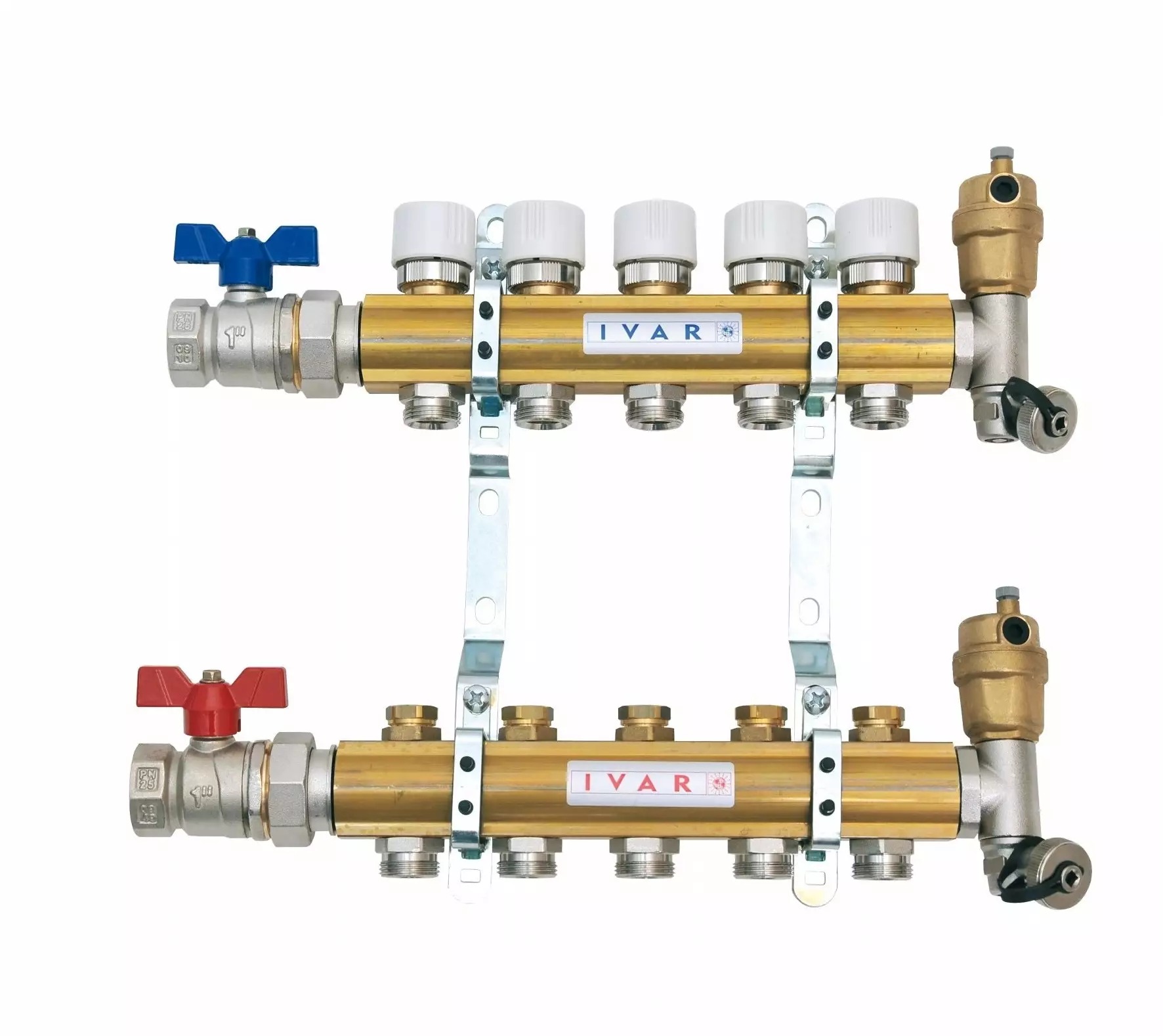

Sestava zahrnuje distribuční část s regulačními ventily, sběrač s uzavíracími ventily, montážní konzoly, dva kulové kohouty s otočnými koly, dva koncové potrubí s automatickými výfuky vzduchu a odtokovými ventily a odpovídající skříň. To z ní dělá kompletní řešení pro integraci do soustavy, což zmenšuje potřebu dalších komponent během instalace.

Technické parametry

Materiál	Mosaz CW617N
Provozní teplota	+120 °C
Jmenovitý tlak	PN 10
Kód	400402
Značka	IVAR

Mez provozní teploty +120 °C a třída tlaku PN10 jsou klíčové pro určení vhodnosti v soustavách s vodou o vysoké teplotě nebo párou. Tyto parametry zajišťují kompatibilitu se standardními otopnými soustavami a umožňují správné rozměření rozdělovače vzhledem k hydraulickým požadavkům soustavy.

Instalace a připojení

Sestava by měla být instalována v místě přístupném pro údržbu a kontrolu. Ujistěte se, že montážní konzoly jsou pevně upevněny na stěnu nebo podlahu podle typu skříně vybrané (stěnová nebo zabudovaná). Zkontrolujte, zda jsou všechny tyče ventilů zarovnány pro snadný přístup a ovládání. Připojte vstupní a výstupní paticy pomocí závitových spojek 5/4 palce x EK. Před uvedením do provozu ověřte, že všechna spojení jsou netěsná a že ventily jsou ve správné otevřené/uzavřené poloze podle návrhu soustavy. Běžnou chybou je nesprávné zarovnání ventilů, což může omezit průtok nebo způsobit nerovnoměrné rozdělení tlaku.

Kompatibilita a příslušenství

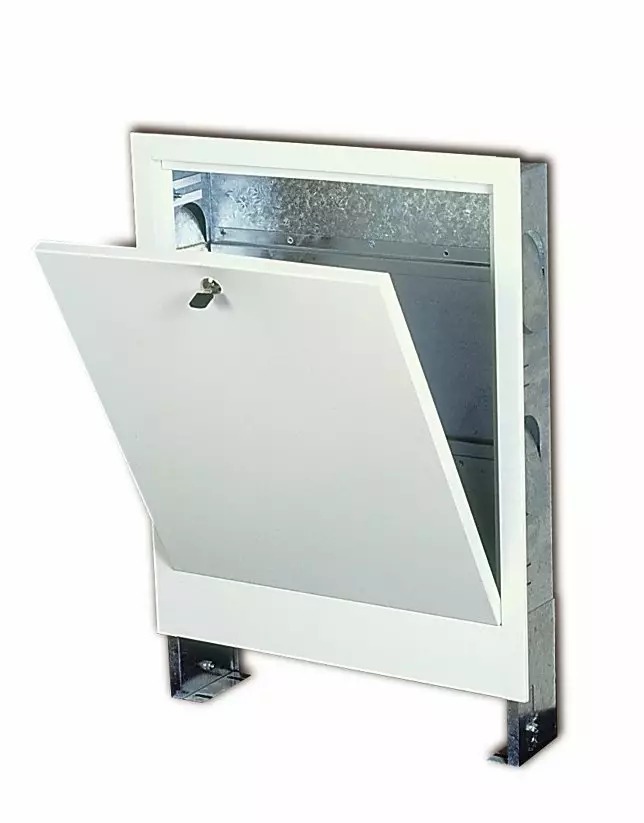

Tento rozdělovač je navržen pro použití se standardními komponenty otopných soustav, jako jsou otopná tělesa, oběhová čerpadla a roztažné nádoby. Vyžaduje výběr vhodného typu skříně při objednávce – uveďte pouze kód pro zabudovanou skříň, kód + N pro stěnovou verzi nebo kód + BS pro bez skříně. Příslušenství, jako je izolace potrubí nebo montážní materiál, může být potřeba v závislosti na prostředí instalace.

Technický pozadí pro projektanty

Rozdělovač funguje jako rozdělovací bod pro horkou vodu v otopné soustavě, umožňuje směrování průtoku do více otopných těles. Materiál CW617N zaručuje odolnost proti korozi a tepelnému roztažení, což ho činí vhodným pro dlouhodobé použití ve vlhkém prostředí. Integrace regulačních a uzavíracích ventilů umožňuje zónování a vyvažování soustavy. Účinnost soustavy je ovlivněna správným rozměřením rozdělovače vzhledem k celkové tepelné zátěži a hydraulické kapacitě čerpadla. Trvanlivost je také ovlivněna kvalitou počátečního oplachu soustavy a pravidelnou údržbou ventilů.

Údržba a provoz

Před uvedením do provozu zkontrolujte, zda je soustava důkladně opláchnuta podle pokynů výrobce, zejména při kombinaci podlahového a otopného vytápění. Pravidelné kontroly by měly zahrnovat ověření funkce výfuku vzduchu a odtokových ventilů a kontrolu na známky netěsnosti nebo opotřebení tyčí ventilů. I když konkrétní intervaly údržby nejsou uvedeny, doporučuje se provádět roční inspekci během pravidelné údržby soustavy. Jakékoliv zácpy nebo nečistoty v soustavě by měly být okamžitě odstraněny, aby se zabránilo poškození rozdělovače nebo jeho dolních komponent.

Nejčastější otázky

Může být rozdělovač použit v kombinovaných otopných soustavách s otopnými tělesy a podlahovým vytápěním?
Ano, je vhodný pro takové soustavy. Je však nutné věnovat zvláštní pozornost oplachu a vyvažování soustavy, aby byla zajištěna rovnoměrná distribuce a zabráněno tepelným nerovnováhám.

Jak se specifikují možnosti skříně při objednávce?
Uveďte základní kód pro zabudovanou skříň, přidejte +N pro stěnovou verzi nebo +BS pro bez skříně. To zajistí, že bude doručena správná sestava pro zvolený způsob instalace.

Jaká je funkce automatického výfuku vzduchu zahrnutého v sestavě?
Výfuk umožňuje pasivní odstranění uvízlého vzduchu z okruhu, což zlepšuje proudění a zabraňuje studeným místům v otopných tělesech. Pracuje bez ručního zásahu za normálních podmínek.

Je po instalaci potřeba provést samostatnou úpravu soustavy?
Ano, výrobce doporučuje použít přípravu GEL.LONG LIFE 100 k úpravě soustavy a zabránění korozi a usazeninám. Tento krok je zásadní pro zajištění dlouhodobého výkonu a spolehlivosti.
