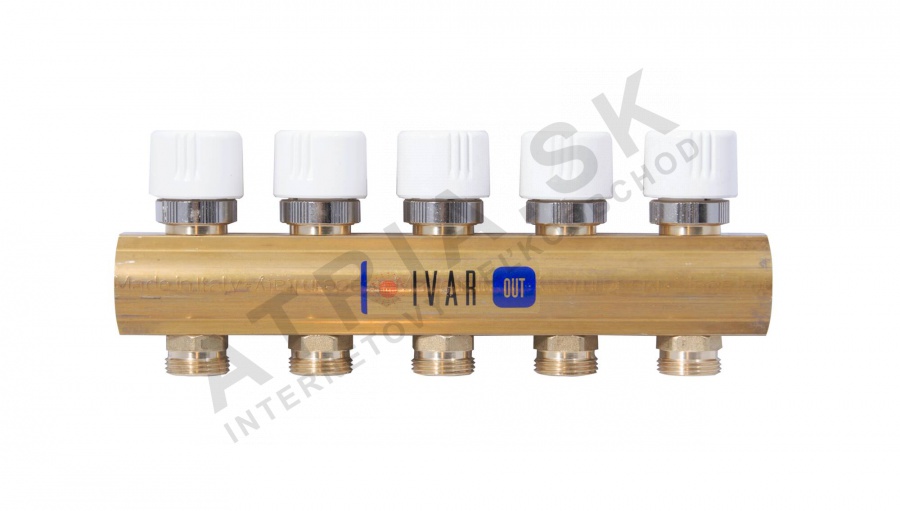

Rozdělovač - vybavený uzavíracími ventily - 1 "xEK; 11cestný; mosazný

Detailní popis produktu

Tento rozdělovač se běžně používá v bytových i komerčních budovách se systémy podlahového vytápění. Je instalován do centrálních otopných okruhů pro regulaci návratového průtoku ohřáté vody. Systém se obvykle integruje s otopnými tělesy a smyčkami podlahového vytápění, což umožňuje zónovou regulaci teploty. Instalatéři musí zajistit správné rozměry a zarovnání s hydraulickým návrhem systému, aby se zabránilo nerovnováze průtoku. Mosazné tělo poskytuje odolnost v prostředí s kolísajícími teplotami a středním tlakem.

Rozdělovače tohoto typu jsou zásadní v systémech, kde je potřeba řídit jednotlivé smyčky. Často se vyskytují v aplikacích podlahového vytápění, kde přesná správa průtoku je nezbytná pro rovnoměrné rozdělení tepla. Ruční uzavírací ventily umožňují izolovat konkrétní okruhy pro údržbu nebo úpravy systému. Design podporuje integraci jak s ručními, tak s automatickými řídicími systémy v závislosti na požadavcích budovy.

Technické parametry

Materiál	Mosaz CW617N
Pracovní teplota	+120 °C
Jmenovitý tlak	PN 10
Vzdálenost výstupů	50 mm
EAN	8595145905409
Hmotnost	3,711 kg
Kód	501679
Značka	IVAR

Pracovní teplota +120 °C a jmenovitý tlak PN 10 definují podmínky, za kterých lze rozdělovač bezpečně používat. Vzdálenost 50 mm mezi výstupy zajišťuje kompatibilitu se standardními rozvody potrubí a umožňuje efektivní připojení k několika otopným smyčkám. Mosaz CW617N je vybrán pro svou odolnost proti korozi a stabilitu při tepelné expanzi, což je klíčové pro dlouhodobou funkčnost v otopných systémech.

Montáž a připojení

Rozdělovač má 1 palcový závit F na vstupu a 11 výstupů s 3/4 palcovými vnějšími (EK) závity. Vstup se obvykle připojuje k návratové trubce otopného systému, zatímco výstupy se připojují k jednotlivým smyčkám podlahového vytápění. Během montáže je třeba ověřit zarovnání výstupů, aby byla každá smyčka správně připojena. Běžnou chybou je nesprávné zarovnání výstupů, což může vést k nesprávné trasy potrubí a zvýšené hydraulické odporu. Před uvedením do provozu musí být systém důkladně vyplaven, aby byly odstraněny nečistoty, které by mohly poškodit ventily nebo snížit účinnost.Kompatibilita a příslušenství Tento rozdělovač je kompatibilní se standardními systémy podlahového vytápění a lze jej integrovat s ON/OFF systémy regulace průtoku. Ruční uzavírací ventily lze nahradit elektropohony, jako jsou IVAR.TE 3040, IVAR.TE 4040, IVAR.TE 3041 a IVAR.TE 4041, pro automatické řízení. Další komponenty, jako jsou průtokoměry, vyvažovací ventily nebo izolace, mohou být potřeba v závislosti na návrhu systému. Pro tuto verzi nejsou uvedeny konkrétní příbuzné produkty.

Technický pozadí pro projektanty

Rozdělovač pracuje tím, že rozděluje ohřátou vodu z centrálního otopného systému do jednotlivých okruhů. Mosaz CW617N je vybrán pro svou mechanickou pevnost a odolnost proti tepelnému cyklování. Jmenovitý tlak PN 10 zajišťuje, že rozdělovač dokáže zvládnout běžné tlakové podmínky v otopných systémech bez deformace. Vzdálenost 50 mm mezi výstupy umožňuje konzistentní rozvody potrubí a minimalizuje hydraulický odpor. Integrace uzavíracích ventilů umožňuje izolaci jednotlivých smyček, což je důležité pro údržbu a odstraňování poruch. Pracovní teplota +120 °C je vhodná pro většinu aplikací podlahového vytápění, ale projektanti musí zajistit, že celý systém je vybaven pro stejné podmínky.

Údržba a provoz

Rozdělovač vyžaduje pravidelnou kontrolu, aby bylo zajištěno, že všechny ventily fungují správně a neexistuje únik nebo zablokování. Systém musí být vyplaven před uvedením do provozu a po každé údržbě, aby byly odstraněny nečistoty, které by mohly ovlivnit výkon. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby. Výrobce doporučuje použít přípravek GEL.LONG LIFE 100 k ochraně systému před korozi a prodloužení životnosti komponentů.

Nejčastější otázky

Mohou být ruční uzavírací ventily nahrazeny elektropohony?
Ano, ruční uzavírací ventily lze nahradit elektropohony, jako jsou IVAR.TE 3040, IVAR.TE 4040, IVAR.TE 3041 a IVAR.TE 4041, pro automatické řízení.

Jaká je doporučená procedura před uvedením systému do provozu?
Před uvedením do provozu musí být systém důkladně vyplaven, aby byly odstraněny nečistoty, které by mohly ovlivnit výkon. Výrobce také doporučuje použít přípravek GEL.LONG LIFE 100 k ochraně systému před korozi.

Je tento rozdělovač vhodný pro použití jak s podlahovým vytápěním, tak s otopnými tělesy?
Ano, rozdělovač je vhodný pro použití jak s podlahovým vytápěním, tak s otopnými tělesy, ale systém musí být vyplaven a připraven podle pokynů výrobce, aby se zabránilo znečistění a poškození.

Jaká je významnost vzdálenosti 50 mm mezi výstupy?
Vzdálenost 50 mm mezi výstupy zajišťuje kompatibilitu se standardními rozvody potrubí a umožňuje efektivní připojení k několika otopným smyčkám. Pomáhá také udržovat konzistentní hydraulické výkon systému.
