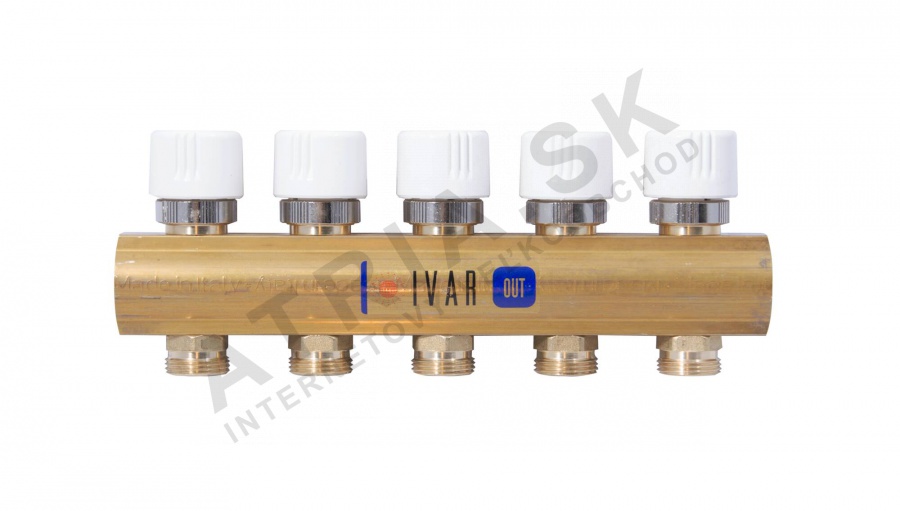

Rozdělovač - vybavený uzavíracími ventily - 1 palce x EK; 5cestný; mosazný

Detailní popis produktu

Tento rozdělovač se běžně používá v bytových i komerčních systémech podlahového vytápění, kde je potřeba individuální regulace průtoku. Umožňuje montážníkům regulovat průtok návratové vody pomocí ručně ovládaných uzavíracích ventilů, čímž zajišťuje vyvážené rozdělení tepla. Jednotka je vhodná pro použití jak v novostavbách, tak v rekonstrukcích projektů s kombinovanými systémy vytápění, jako je podlahové vytápění a vytápění radiátory.

Montážníci často setkávají s tímto komponentem v centrálních topných místnostech nebo v místnostech pro technické zařízení, kde je místo omezené, ale přístupnost je zásadní pro údržbu. Kompaktní design a boční připojení umožňují snadnou integraci do standardních potrubních rozvodů. Systém funguje tím, že vrací návratovou vodu z více smyček podlahového vytápění zpět do kotlovny, přičemž každá smyčka je ovládána nezávisle svým ventilem.

Technické parametry

Materiál	Mosaz CW617N
Prováděcí teplota	+120 °C
Jmenovité tlak	PN 10
Vzdálenost výstupů	50 mm
EAN	8595145905287
Hmotnost	1,707 kg
Kód	501673
Značka	IVAR

Maximální provozní teplota +120 °C a jmenovitý tlak PN 10 jsou důležité pro určení vhodnosti tohoto rozdělovače pro použití s vysokoodbytnými kondenzačními kotli a systémy podlahového vytápění. Tyto parametry zajišťují kompatibilitu se standardními tlaky a teplotami topných systémů, zatímco mosazná konstrukce poskytuje odolnost proti korozi a dlouhodobou odolnost v prostředí s vodou.

Instalace a připojení

Při instalaci tohoto rozdělovače začněte jeho umístěním do místa, které umožňuje neomezený přístup k uzavíracím ventilm. 1 palec F vstup by měl být připojen k potrubí návratové vody, zatímco pět 3/4 palce EK výstupů se připojuje k jednotlivým topným okruhům. Ujistěte se, že všechna připojení jsou utažena doporučeným momentem pro daný typ přírub, aby se zabránilo únikům. Zkontrolujte, zda 50 mm vzdálenost mezi výstupy odpovídá plánovanému potrubnímu rozvodu. Běžné chyby při instalaci zahrnují použití nesprávných těsnících materiálů nekompatibilních s mosaznými komponenty nebo nedbalost při čištění systému před uvedením do provozu. Vždy postupujte podle pokynů výrobce ohledně vyplavení systému, aby se odstranily nečistoty, které by mohly poškodit ventily nebo zablokovat topné okruhy.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní se standardními systémy podlahového vytápění, které používají 3/4 palce EK závitové příruby. Lze jej také integrovat s elektrickými pohonem, jako jsou IVAR.TE 3040, IVAR.TE 4040, IVAR.TE 3041 a IVAR.TE 4041, aby byla umožněna automatická regulace průtoku. Pro plnou funkčnost systému se ujistěte, že jsou na místě potřebné potrubní příruby a izolační materiály.

Technický pozadí pro projektanty

Rozdělovač funguje tím, že rozděluje průtok návratové vody do více okruhů, každý z nich je ovládán samostatným uzavíracím ventilem. Materiál mosaz CW617N poskytuje dobrou tepelnou vodivost a odolnost proti korozi v systémech vytápění s vodou. Návrh zajišťuje minimální hydraulický odpor mezi vstupem a každým výstupem, což podporuje rovnoměrné rozdělení průtoku. Dlouhodobá výkonnost závisí na kvalitě filtrace systému a na absenci částic ve vodě, které by mohly způsobit předčasné opotřebení sedel ventilů.

Údržba a provoz

Při pravidelné údržbě zkontrolujte uzavírací ventily na známky úniku nebo nepružnosti v provozu. Vyčistěte vnitřní povrchy, pokud je pozorováno usazování usazenin. I když nejsou stanoveny konkrétní intervaly údržby, doporučuje se pravidelné vizuální kontroly po hlavních vyplaveních systému nebo při integraci s novými topnými okruhy.

Nejčastější otázky

Může být tento rozdělovač použit s automatickými systémy regulace teploty?
Ano, ruční uzavírací ventily lze nahradit elektrickými pohony, jako jsou IVAR.TE 3040 nebo IVAR.TE 4041, aby byla umožněna automatická regulace.

Je tento rozdělovač vhodný pro kombinované systémy vytápění?
Ano, je navržen pro použití v systémech kombinujících podlahové vytápění s jinými typy vytápění, poskytuje-li systém správné vyplavení a údržbu.

Co je maximální počet okruhů, které tento model podporuje?
Tento model podporuje pět okruhů, každý připojený přes 3/4 palce EK výstup.

Mohou být hlavy ventilů vyměněny individuálně?
Ano, ruční hlavy lze odstranit a nahradit elektrickými pohony podle potřeby pro automatizaci.
