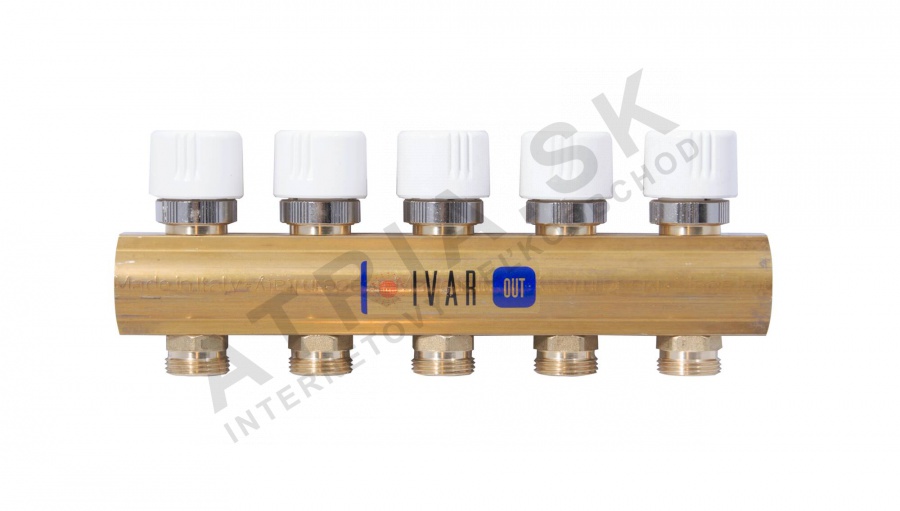

Rozdělovač - vybavený uzavíracími ventily - 1 palce x EK; 9cestný; mosazný

Detailní popis produktu

Tento 9cestný rozdělovač se běžně používá v systémech podlahového vytápění v obytných i komerčních budovách. Umožňuje individuální ovládání průtoku každého okruhu, což zajišťuje přesné řízení teploty v různých zónách. Jednotka se obvykle instaluje v místnostech pro technické vybavení nebo v užitkových prostorech, kde je potřeba přístup pro údržbu a úpravy. Je zvláště vhodná pro systémy, kde se kombinuje podlahové vytápění s otopnými tělesy, čímž se zajišťuje vyvážené rozdělení průtoku a efektivita systému.

Při instalaci se rozdělovač připojuje k hlavní návratové trubce prostřednictvím 1 palcového ženského závitu a větví se do jednotlivých okruhů pomocí výstupů se závitovým spojením 3/4 palce EK. Rozteč 50 mm mezi výstupy zajišťuje kompatibilitu se standardními montážními závěsy a izolačními panely. Mosazné tělo poskytuje odolnost proti korozi a dlouhodobou odolnost v prostředí s teplou vodou.

Technické parametry

Materiál	Mosaz CW617N
Provozní teplota	+120 °C
Jmenovitý tlak	PN 10
Rozteč výstupů	50 mm
EAN	8595145905362
Hmotnost	3,053 kg
Kód	501677
Značka	IVAR

Provozní teplota +120 °C a jmenovitý tlak PN 10 zajišťují vhodnost rozdělovače pro standardní systémy podlahového vytápění s glykolem nebo vodou jako tepelným médiem. Rozteč 50 mm mezi výstupy je klíčová pro správné zarovnání s izolačními panely a sběrnými krabicemi. Mosaz CW617N zajišťuje kompatibilitu s běžnými potrubními materiály a odolnost proti dezinkifikaci v uzavřených systémech.

Instalace a připojení

Rozdělovač se instaluje pomocí 1 palcového ženského vstupu připojeného k hlavní návratové trubce. Každý z devíti výstupů používá závit 3/4 palce EK pro připojení k jednotlivým okruhům. Při montáži je třeba ověřit rozteč 50 mm mezi výstupy, aby bylo zajištěno správné zarovnání s izolací a montážním vybavením. Běžnou chybou je nesprávná orientace uzavíracích ventilů, což může vést k omezenému průtoku nebo nerovnoměrnému rozdělení tlaku. Montéři by měli také zajistit, že všechna spojení jsou utažena podle momentových specifikací výrobce, aby se zabránilo únikům.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní se standardními systémy podlahového vytápění s potrubím se závitovým spojením 3/4 palce EK. Pro automatické ovládání průtoku lze namísto ručních ventilových hlav nainstalovat elektrotermální hlavy, jako jsou IVAR.TE 3040, IVAR.TE 4040, IVAR.TE 3041 a IVAR.TE 4041. Podle návrhu systému mohou být potřeba další komponenty, jako jsou izolační panely, montážní závěsy a průtokoměry. Doporučuje se použít GEL.LONG LIFE 100 pro ochranu systému před korozi a usazeninami.

Technický pozadí pro projektanty

Rozdělovač pracuje tím, že distribuuje návratovou vodu z okruhů podlahového vytápění zpět k zdroji tepla. Mosazné tělo CW617N je odolné proti dezinkifikaci a vhodné pro použití s tepelnými médiy na bázi glykolu nebo vody. Jmenovitý tlak PN 10 zajišťuje kompatibilitu se standardními tlaky v topných systémech. Rozteč 50 mm mezi výstupy je navržena pro snadnou izolaci a integraci se standardními rozdělovačovými krabicemi. Materiál a návrh zajišťují dlouhodobou spolehlivost v uzavřených topných systémech za příslušné údržby a čištění.

Údržba a provoz

Pravidelná údržba zahrnuje kontrolování úniků na všech spojích a ověření funkce uzavíracích ventilů. Výrobce doporučuje důkladné vyčištění systému před uvedením do provozu, zejména při kombinaci podlahového vytápění s otopnými tělesy. Usazeniny a nečistoty v systému mohou způsobit zácpy nebo snížit účinnost. Pokud se používají elektrotermální hlavy, je třeba zajistit jejich kompatibilitu s logikou řízení systému a zdrojem napájení. Nejsou uvedena konkrétní intervaly údržby, ale vizuální kontroly by měly být prováděny během pravidelných kontrolování systému.

Nejčastější otázky

Mohou být ruční ventilové hlavy nahrazeny elektrotermálními hlavami?
Ano, ruční ventilové hlavy lze nahradit elektrotermálními hlavami, jako jsou IVAR.TE 3040, IVAR.TE 4040, IVAR.TE 3041 a IVAR.TE 4041, pro automatické ovládání průtoku.

Je tento rozdělovač vhodný pro použití s tepelným médiem na bázi glykolu?
Ano, tělo z mosazi CW617N je kompatibilní s médiem na bázi glykolu a poskytuje odolnost proti korozi a dezinkifikaci v uzavřených systémech.

Jaká je doporučená rozteč mezi výstupy?
Výstupy jsou od sebe vzdáleny 50 mm, což je standard pro systémy podlahového vytápění a zajišťuje kompatibilitu s izolačními panely a montážními závěsy.

Může být tento rozdělovač použit v systémech s podlahovým vytápěním i otopnými tělesy?
Ano, rozdělovač je vhodný pro systémy s kombinací podlahového vytápění a otopných těles. Doporučuje se však důkladné vyčištění systému před uvedením do provozu, aby se zabránilo zácpám způsobeným nečistotami.
