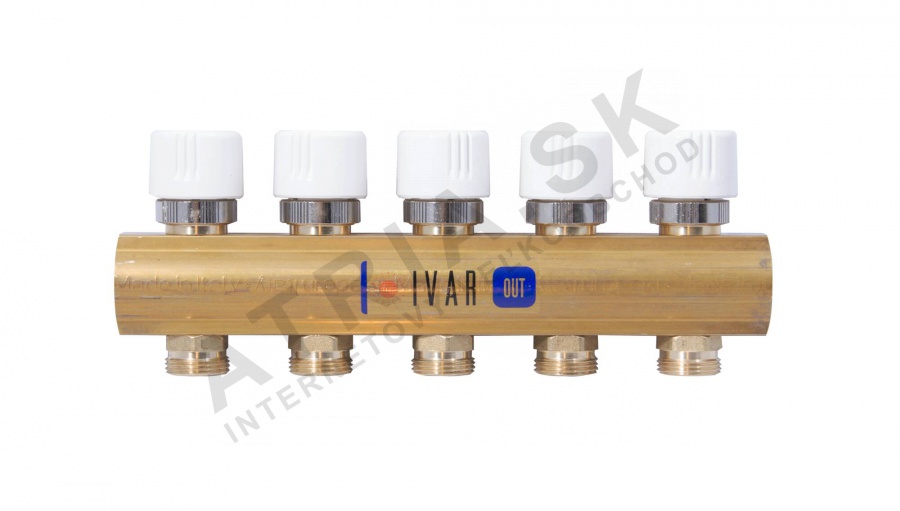

Rozdělovač - vybavený uzavíracími ventily - 1 palce x EK; 2cestný; mosazný
Kód: 501670Související produkty
Detailní popis produktu
Tento rozdělovač se běžně používá v bytových a komerčních systémech podlahového vytápění k regulaci návratového průtoku. Je instalován do systémů, kde je požadováno zapínání/vypínání, zejména v konfiguracích kombinujících podlahové vytápění s otopnými tělesy. Jednotka je navržena pro integraci do otopných obvodů se stranově namontovanými přívody a odtoky, což zajišťuje efektivní řízení průtoku a zónování.
Instalatéři a technici pracující s hydronickými otopnými systémy najdou tento rozdělovač vhodný pro aplikace, kde je potřeba řízení jednotlivých zón. Kompaktní design umožňuje instalaci do strojoven, podlahových prostor nebo do vyhrazených otopných uzavřených prostor. Systém musí být vyčištěn a upraven před uvedením do provozu, aby byla zajištěna dlouhodobá spolehlivost a zabráněno zablokování.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Nominální tlak | PN 10 |
| EAN | 8595145905225 |
| Hmotnost | 0,694 kg |
| Kód | 501670 |
| Značka | IVAR |
Instalace a připojení
Rozdělovač má stranově namontované přívody s 1 palcovými závity a odtoky s 3/4 palcovými EK připojeními. Vzdálenost mezi odtoky je 50 mm, což je třeba zohlednit při plánování rozložení rozdělovače v systému. Během instalace zajistěte, že všechna připojení jsou utažena podle momentových specifikací výrobce, aby se zabránilo únikům. Běžnou chybou je nesprávná orientace rozdělovače, což může vést k omezení průtoku nebo nesprávnému fungování ventilů. Vždy ověřte směr průtoku a zarovnání uzavíracích ventilů, než jednotku pevně upevníte.Kompatibilita a příslušenství
Tento rozdělovač je kompatibilní se standardními systémy podlahového vytápění a lze jej integrovat s termostatickými pohonem nebo řídicími systémy. Ruční hlavice ventilů lze nahradit elektrotermálními hlavicemi z řady IVAR.TE 3040, IVAR.TE 4040, IVAR.TE 3041 a IVAR.TE 4041 pro automatizované řízení. Při objednávce zajistěte, že jsou zahrnuty všechny potřebné šroubení a těsnící materiály pro dokončení instalace. Pro základní provoz nejsou potřeba žádné konkrétní související produkty.Technický pozadí pro projektanty
Rozdělovač funguje tím, že směruje a řídí průtok ohřáté vody jednotlivými obvody. Mosazné těleso CW617N poskytuje vysokou tepelnou vodivost a odolnost, což zajišťuje minimální tepelné ztráty a dlouhou životnost. Integrace uzavíracích ventilů umožňuje izolaci konkrétních zón pro údržbu nebo úpravu. Účinnost systému je ovlivněna správným rozměřením rozdělovače a kvalitou instalace, včetně správného těsnění a zarovnání. Provozní teplota a tlakové hodnoty musí být v souladu s návrhem systému, aby se zabránilo problémům s výkonem nebo selhání komponentů.Údržba a provoz
Pravidelná kontrola uzavíracích ventilů je doporučena, aby bylo zajištěno hladké fungování a zabráněno únikům. Systém by měl být vyčištěn a upraven vhodným přípravkem, jako je GEL.LONG LIFE 100, před uvedením do provozu, aby byl odstraněn nečistoty a zabráněno korozi. V návodu není uvedeno žádné konkrétní intervaly údržby; však jakékoliv známky zablokování nebo sníženého průtoku by měly být okamžitě vyšetřeny. Výrobce doporučuje sledovat technický list pro podrobné pokyny k údržbě.Nejčastější otázky
Mohou být ruční hlavice ventilů nahrazeny automatizačními pohony?
Ano, ruční hlavice ventilů lze nahradit elektrotermálními hlavicemi z řady IVAR.TE 3040, IVAR.TE 4040, IVAR.TE 3041 a IVAR.TE 4041 pro automatizované řízení.
Jaký přípravek doporučujete pro uvedení systému do provozu?
Výrobce doporučuje použít GEL.LONG LIFE 100 k upravení systému před uvedením do provozu, aby byla zajištěna dlouhodobá spolehlivost a zabráněno korozi.
Jaká je maximální provozní teplota rozdělovače?
Maximální provozní teplota je +120°C, což je vhodné pro standardní centrální otopné systémy.
Z jakého materiálu je těleso rozdělovače?
Těleso je vyrobeno z mosazi CW617N, která poskytuje odolnost proti korozi a mechanickému namáhání.
Doplňkové parametry
| Kategorie: | IVAR.CS 553 - Sběrač - osazený uzavíracími ventily |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.694 kg |
| EAN: | 8595145905225 |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 21.11.2024 16:12:16 |
