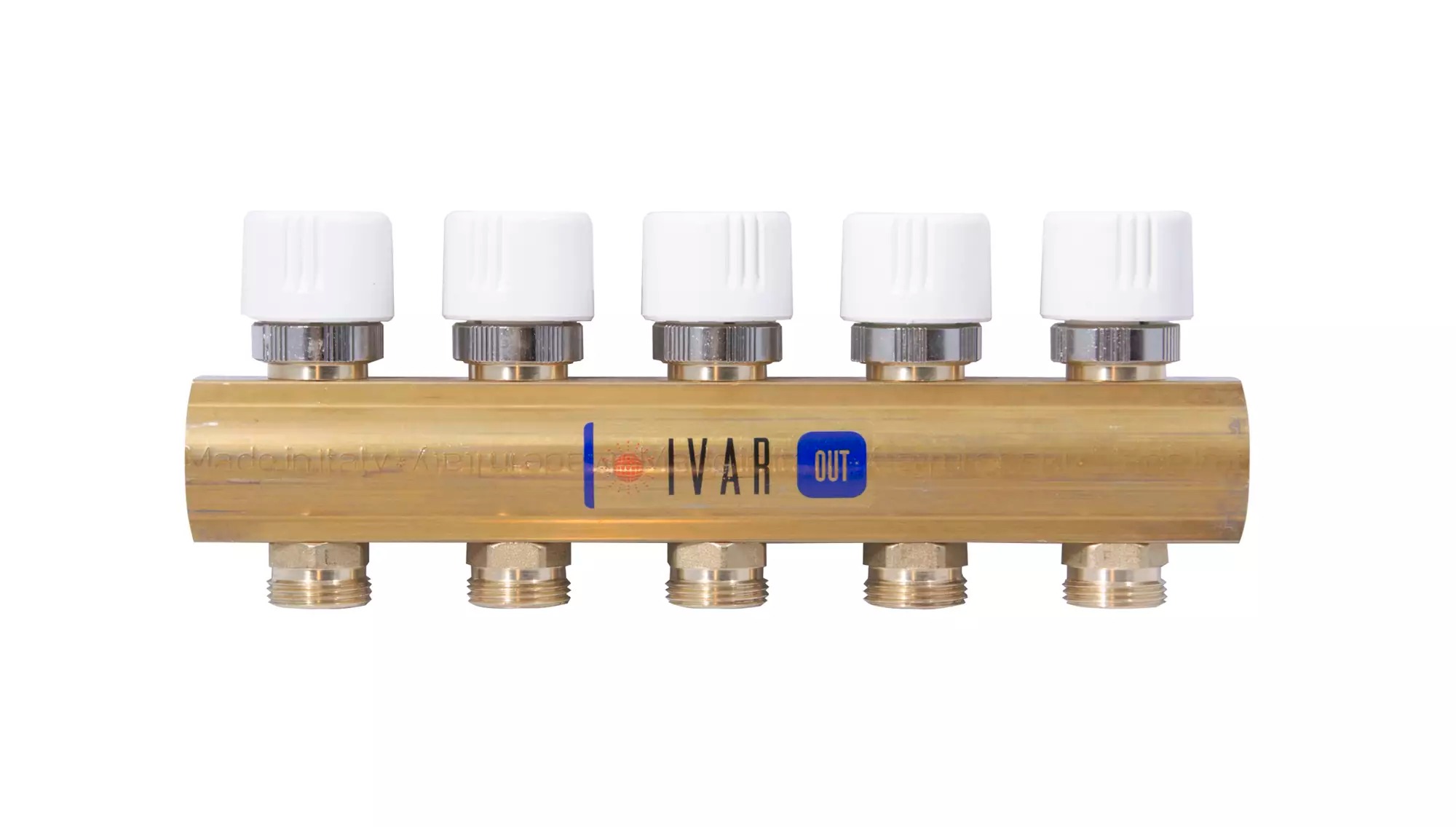

Rozdělovač - vybavený uzavíracími ventily - 5/4 palce EK; 10cestný; mosazný
Kód: 400030Související produkty
Detailní popis produktu
Tento rozdělovač se běžně používá v bytových a komerčních systémech podlahového vytápění, kde je potřeba individuální regulace obvodů. Instalatéři ho často potkají v systémech podlahového vytápění, kde zónování a řízení proudu jsou klíčové. Rozdělovač umožňuje oddělení jednotlivých obvodů pro údržbu nebo vyvážení systému. Je vhodný pro integraci do centrálních topných systémů, které kombinují podlahové vytápění s jinými topnými prvky, jako jsou radiátory.
Jeho kompaktní design a modulární konfigurace z něj dělají ideální volbu pro instalace, kde je místo omezené, ale je potřeba řídit několik obvodů. Vzdálenost 50 mm mezi výstupy zajišťuje kompatibilitu se standardními rozvody potrubí a umožňuje použití standardních spojek a rozdělovačů v systému.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Jmenovitý tlak | PN 10 |
| Kód | 400030 |
| Značka | IVAR |
Instalace a připojení
Instalace začíná připojením hlavních vstupních a výstupních závitů. Stranové vstupy jsou ženské závity 1 palec a 5/4 palce, zatímco výstupy jsou 3/4 palce EK. Ujistěte se, že všechny spoje jsou utaženy podle doporučeného momentu, aby nedošlo k únikům. Vzdálenost 50 mm mezi výstupy je třeba zohlednit při plánování rozvodu rozdělovače a příslušných potrubí.
Běžné chyby při instalaci zahrnují nesprávnou orientaci závitů, nedostatečné použití těsnících materiálů a špatné zarovnání rozdělovače s rozvody potrubí. Vždy ověřte směr proudu a ujistěte se, že rozdělovač je instalován v místě, které umožňuje snadný přístup k uzavíracím ventilům. Doporučuje se důkladné vyplavení systému před uvedením do provozu, aby byly odstraněny všechny nečistoty, které by mohly ovlivnit výkon.
Kompatibilita a příslušenství
Tento rozdělovač je kompatibilní se standardními systémy podlahového vytápění a může být integrován s jinými komponentami značky IVAR. Ruční uzavírací ventily lze nahradit elektrotermickými hlavami, jako jsou IVAR.TE 3040, IVAR.TE 4040, IVAR.TE 3041 a IVAR.TE 4041, pro automatické řízení. Při plánování instalace zkontrolujte, zda jsou k dispozici všechny potřebné spojky a těsnící materiály. V závislosti na prostředí mohou být potřeba další komponenty, jako izolace nebo montážní konzole.
Technický pozadí pro projektanty
Rozdělovač funguje tak, že umožňuje nebo blokuje proud topné vody v jednotlivých obvodech. Mosaz CW617N poskytuje dobrou tepelnou vodivost a odolnost korozi, což zajišťuje dlouhodobou spolehlivost. Design umožňuje oddělení jednotlivých obvodů bez ovlivnění zbytku systému. Jmenovitý tlak PN 10 zajišťuje, že rozdělovač může zvládnout typické tlakové úrovně v centrálních topných systémech.
Integrace rozdělovače do systému závisí na celkovém návrhu topné sítě. Provozní teplota a tlak musí být v rámci specifikovaných mezí, aby byl zajištěn bezpečný a efektivní provoz. Použití elektrotermických hlav může zlepšit výkon systému tím, že umožní automatické řízení proudu na základě teplotních požadavků.
Údržba a provoz
Doporučuje se pravidelná kontrola uzavíracích ventilů a spojek, aby byl zajištěn bezproblémový provoz. Zkontrolujte, zda na tyčích ventilů není únik, koroze nebo opotřebení. Systém by měl být pravidelně vyplaven, aby byly odstraněny nečistoty, které by mohly ovlivnit proud nebo způsobit zácpky. Pokud se rozdělovač používá s elektrotermickými hlavami, ujistěte se, že elektrické spoje jsou bezpečné a fungují správně.
Nejčastější otázky
Mohou být ruční uzavírací ventily nahrazeny elektrotermickými hlavami?
Ano, ruční uzavírací ventily lze nahradit elektrotermickými hlavami, jako jsou IVAR.TE 3040, IVAR.TE 4040, IVAR.TE 3041 a IVAR.TE 4041, pro automatické řízení.
Jaká je doporučená procedura před uvedením systému do provozu?
Před uvedením do provozu by měl být systém důkladně vyplaven, aby byly odstraněny všechny nečistoty. Toto je zvláště důležité při kombinaci podlahového vytápění s jinými topnými systémy.
Z jakého materiálu je tělo rozdělovače?
Tělo rozdělovače je vyrobeno z mosazi CW617N, která poskytuje dobré odolnosti korozi a mechanickou pevnost.
Jaká je maximální provozní teplota?
Maximální provozní teplota je +120 °C, což je vhodné pro běžné centrální topné aplikace.
Doplňkové parametry
| Kategorie: | IVAR.CS 553 - Sběrač - osazený uzavíracími ventily |
|---|---|
| Hmotnost: | 5.06 kg |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 21.11.2024 22:20:34 |
