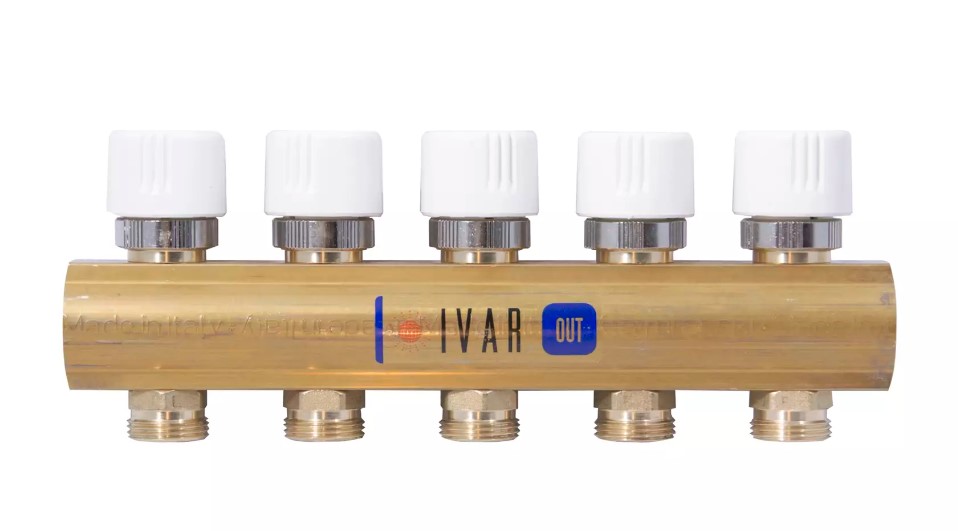

Rozdělovač - vybavený uzavíracími ventily - 5/4 palce xEK; 5cestný; mosazný
Kód: 400025Související produkty
Detailní popis produktu
Tento rozdělovač se často používá v bytových i komerčních systémech podlahového vytápění, kde je potřeba přesného ovládání návratového průtoku. Instalatéři pracující na kombinovaných systémech podlahového a radiátorového vytápění tento prvek často využívají k řízení průtoku a izolaci konkrétních zón. Mosazná konstrukce zaručuje odolnost v prostředí s kolísajícími teplotami a tlaky typickými pro centrální vytápění.
Jeho kompaktní design umožňuje integraci do úzkých strojních místností nebo prostorů pod podlahou. 5cestná konfigurace podporuje několik spojení obvodů, což z něj dělá vhodný prvek pro systémy s několika zónami vytápění. Manuální uzavírací ventily umožňují provádět údržbu nebo izolaci jednotlivých obvodů bez přerušení celého systému.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Prováděcí teplota | +120 °C |
| Jmenovitý tlak | PN 10 |
| Kód | 400025 |
| Značka | IVAR |
Montáž a připojení
Rozdělovač má boční vstup 1 palce F a hlavní vstup 5/4 palce F, pět výstupů 3/4 palce EK s roztečí 50 mm. Instalatéři by měli ověřit, že všechna připojení odpovídají průměrům a závitům potrubí systému, aby se zabránilo únikům nebo nesrovnalostem. Manuální uzavírací ventily by měly být plně otevřené při uvedení do provozu, aby průtok byl neomezený. Běžné chyby zahrnují nesprávnou orientaci rozdělovače nebo nedovolené zarovnání výstupních vzdáleností s připojeným potrubím.Kompatibilita a příslušenství
Tento rozdělovač je kompatibilní se standardními systémy podlahového vytápění s připojením na EK závit. Pro automatické ovládání lze manuální uzavírací ventily nahradit elektrotermálními hlavami z řady IVAR.TE 3040, IVAR.TE 4040, IVAR.TE 3041 a IVAR.TE 4041. Pro základní montáž nejsou potřeba žádné další komponenty, ale projektanti by měli zajistit, že rozdělovač je integrován s kompatibilními průtokovými regulátory a expanzními nádoby.Technický pozadí pro projektanty
Rozdělovač funguje tím, že směruje návratový průtok z několika vytápěcích obvodů do jednoho potrubí. Mosazný materiál (CW617N) poskytuje dobrou odolnost proti korozi a mechanickou pevnost, což z něj dělá vhodný prvek pro dlouhodobé použití ve vlhkém prostředí. Jmenovitý tlak PN10 zajišťuje, že rozdělovač vydrží typické domácí vytápěcí tlaky. Projektanti by měli zohlednit tepelné roztažení rozdělovače a při montáži zanechat dostatečné volno. Účinnost systému závisí na správném vyvážení průtoku a na vyloučení vzduchových bublin, což lze minimalizovat dodržováním pokynů výrobce pro vyplavení a uvedení do provozu.Údržba a provoz
Pravidelná kontrola uzavíracích ventilů je doporučena, aby byl zajištěn hladký provoz. Výrobce doporučuje kompletní vyplavení systému před uvedením do provozu, zejména při kombinaci podlahového a radiátorového vytápění. Nejsou stanoveny konkrétní intervaly údržby, ale během pravidelné údržby by měly být prováděny vizuální kontroly na úniky nebo korozi. Systém by měl být ošetřen přípravkem, jako je GEL.LONG LIFE 100, aby se zabránilo vnitřní korozi a prodloužila se životnost rozdělovače.Nejčastější otázky
Mohou být manuální uzavírací ventily nahrazeny elektrotermálními hlavami?
Ano, manuální uzavírací ventily lze nahradit elektrotermálními hlavami z řady IVAR.TE 3040, IVAR.TE 4040, IVAR.TE 3041 a IVAR.TE 4041.
Je tento rozdělovač vhodný pro použití v kombinovaných systémech podlahového a radiátorového vytápění?
Ano, je vhodný pro takové systémy, ale výrobce silně doporučuje kompletní vyplavení systému před uvedením do provozu, aby se zabránilo zablokování.
Jaký přípravek doporučuje výrobce pro systém před uvedením do provozu?
Výrobce doporučuje použít přípravek GEL.LONG LIFE 100 k ošetření systému a zabránit vnitřní korozi.
Může být tento rozdělovač použit s elektrotermálními hlavami jiných značek?
Ne, kompatibilní jsou pouze elektrotermální hlavy z uvedené řady IVAR.TE.
Doplňkové parametry
| Kategorie: | IVAR.CS 553 - Sběrač - osazený uzavíracími ventily |
|---|---|
| Hmotnost: | 2.56 kg |
| EAN: | biela |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 21.11.2024 16:03:44 |
