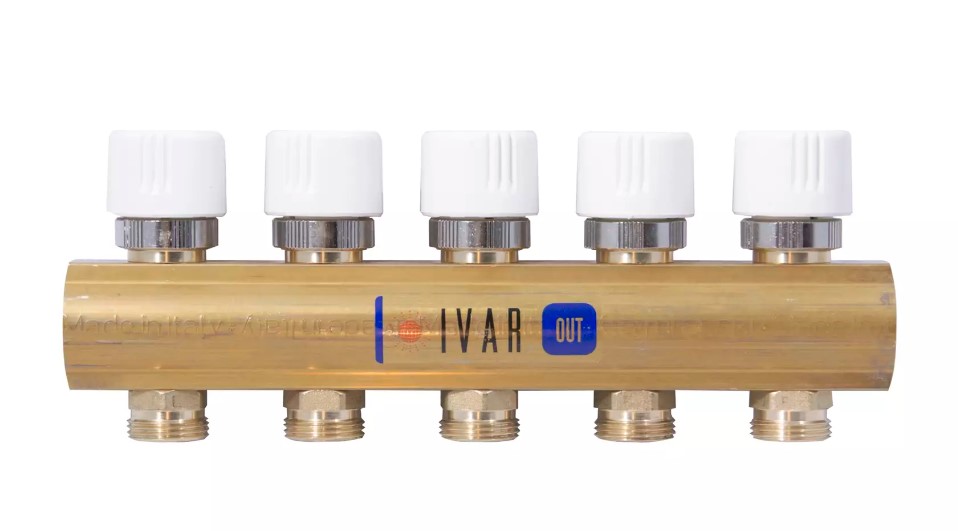

Rozdělovač - vybavený uzavíracími ventily - 5/4 palce EK; 8cestný; mosazný
Kód: 400028Související produkty
Detailní popis produktu
Rozdělovače s integrovanými uzavíracími ventily jsou základními komponenty v hydraulických otopných systémech, zejména v aplikacích s podlahovým vytápěním. Umožňují izolaci a řízení průtoku jednotlivých obvodů, což je klíčové v systémech s více zónami. Tato 8cestná verze se často používá ve výstavbě rodinných i komerčních budov, kde je potřeba zónování a přístup pro údržbu. Instalatéři pracující s kombinovanými systémy – spojujícími podlahové vytápění s otopnými tělesy – musí zajistit správnou integraci a vyčištění systému, aby se zabránilo zablokování a neefektivitě.
Při instalaci tohoto rozdělovače je důležité zohlednit rozvrh systému a potřebu pravidelné údržby. Mosazná konstrukce poskytuje odolnost vůči korozi a trvanlivost, což zaručuje vhodnost pro dlouhodobý provoz v otopných prostředích. Ruční uzavírací ventily umožňují snadnou izolaci jednotlivých obvodů při opravách nebo úpravách systému.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Prov. teplota | +120 °C |
| Jmenovitý tlak | PN 10 |
| Kód | 400028 |
| Značka | IVAR |
Instalace a připojení
Rozdělovač má 1 palec F vstupy a 5/4 palce F přípojky, s 3/4 palce EK výstupy s 50 mm roztečí. Instalatéři by měli ověřit, že všechna připojení jsou čistá a bez nečistot, před utažením. Běžnou chybou je nesprávná srovnání výstupů, což může vést k nesrovnání s otopnými tělesy nebo smyčkami podlahového vytápění. Je také důležité zajistit, že uzavírací ventily jsou plně otevřené při prvním provozním spuštění systému, aby se zabránilo nerovnováze tlaků.Kompatibilita a příslušenství
Tento rozdělovač je kompatibilní se standardními systémy podlahového vytápění a může být integrován s otopnými tělesy, pokud je systém správně vyvážen. Ruční uzavírací ventily lze nahradit elektropohony, jako jsou IVAR.TE 3040, IVAR.TE 4040, IVAR.TE 3041 a IVAR.TE 4041, pro automatické řízení. Při objednávce zkontrolujte, že jsou zahrnuty všechny potřebné šroubení a pohony, aby odpovídaly požadavkům systému.Technický pozadí pro projektanty
Rozdělovač funguje tím, že distribuuje a shromažďuje ohřátou vodu z více obvodů. Mosaz CW617N má dobrou mechanickou pevnost a tepelnou vodivost, což zajišťuje stabilní provoz za různých zátěží. Návrh umožňuje snadný přístup k jednotlivým obvodům pro údržbu nebo úpravy. Rozteč výstupů a typy připojení je třeba zohlednit při návrhu systému, aby byla zajištěna kompatibilita s dalšími komponenty, jako jsou otopná tělesa nebo rozdělovače pro podlahové vytápění.Údržba a provoz
Pravidelné vyčištění systému se doporučuje před každou topnou sezónou, zejména při kombinaci podlahového vytápění s otopnými tělesy. Toto zabrání zablokování způsobené nečistotami. Výrobce také doporučuje použít GEL.LONG LIFE 100 k ochraně systému před korozi a usazeninami. Nejsou uvedena konkrétní intervaly údržby, ale pravidelné vizuální kontroly ventilů a připojení by měly být prováděny, aby byl zajištěn správný provoz.Nejčastější otázky
Mohou být uzavírací ventily nahrazeny elektropohony?
Ano, ruční uzavírací ventily lze nahradit elektropohony, jako jsou IVAR.TE 3040, IVAR.TE 4040, IVAR.TE 3041 a IVAR.TE 4041, pro automatické řízení.
Jaká je doporučená rozteč mezi výstupy?
Výstupy jsou odděleny 50 mm, což je vhodné pro většinu standardních otopných těles a smyček podlahového vytápění.
Je tento rozdělovač vhodný pro kombinované otopné systémy?
Ano, je vhodný pro systémy kombinující podlahové vytápění s otopnými tělesy, pokud je systém správně vyvážen a vyčištěn před provozem.
Jaká je maximální provozní teplota?
Maximální provozní teplota je +120 °C, což je běžné pro systémy podlahového vytápění.
Doplňkové parametry
| Kategorie: | IVAR.CS 553 - Sběrač - osazený uzavíracími ventily |
|---|---|
| Hmotnost: | 4.26 kg |
| EAN: | biela |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 21.11.2024 22:20:34 |
