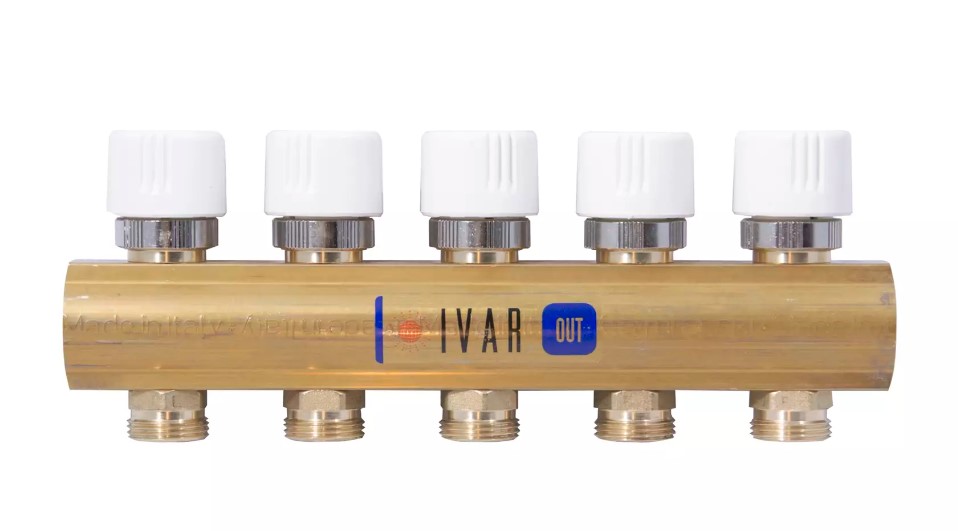

Rozdělovač - vybavený uzavíracími ventily - 5/4 palce xEK; 9-cestný; mosazný

Detailní popis produktu

Tento rozdělovač se běžně používá v systémech podlahového vytápění, kde je potřeba regulace průtoku v jednotlivých zónách. Je vhodný pro bytové i komerční budovy s hydronickými vytápěcími systémy. Instalatéři ho obvykle integrují do návratového obvodu pro správu distribuce průtoku mezi více smyčkami nebo zónami. Kompaktní design umožňuje montáž do technických místností, strojoven nebo vyhrazených vytápěcích skříní. Konstrukce z mosazi CW617N zajišťuje odolnost proti korozi a dlouhodobou stabilitu v prostředí s vodou.

Systém funguje tak, že umožňuje instalatérovi manuálně otevírat nebo uzavírat každý výstup pro regulaci návratového průtoku zpět k kotli nebo zdroji tepla. To umožňuje přesné zónování a vyvážení tepelného výkonu v různých částech budovy. Rozdělovač je zvláště užitečný při kombinaci podlahového vytápění s jinými systémy, jako jsou otopná tělesa, což vyžaduje pečlivé vyplavení a přípravu systému, aby se zabránilo zablokování nebo neefektivitě.

Technické parametry

Instalace a připojení

Před instalací ověřte, že všechny komponenty jsou kompatibilní s tlakem a teplotou systému. Připojte rozdělovač pomocí bočních nátrubků: 1 palce F pro hlavní návratovou trubku a 5/4 palce F pro sekundární připojení. Každý výstup je 3/4 palce EK s roztečí 50 mm a má být připojen k příslušné návratové trubce smyčky. Ujistěte se, že povrch pro montáž je rovný a bezpečný, aby se zabránilo vibracím nebo pohybu během provozu.

Během instalace zkontrolujte, zda jsou všechna připojení utěsněná a utažená, aby se zabránilo únikům. Běžné chyby zahrnují nesprávnou orientaci závitů nebo nedbalé zarovnání rozdělovače s rozvrhem systému. Vždy postupujte podle pokynů výrobce ohledně momentu utažení, pokud jsou uvedeny. Po instalaci vyplachujte celý systém, abyste odstranili nečistoty, než začnete s provozem.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní se standardními systémy podlahového vytápění a lze jej integrovat s otopnými tělesy, pokud se systém vypláchne a připraví podle doporučení. Manuální uzavírací ventily lze nahradit elektrotérmickými hlavami z řady IVAR.TE, včetně modelů TE 3040, TE 4040, TE 3041 a TE 4041. Ty umožňují automatickou regulaci jednotlivých smyček. Při plánování instalace ujistěte, že jsou k dispozici všechny potřebné šroubení a těsnící materiály pro dokončení připojení.

Technický pozadí pro projektanty

Rozdělovač funguje tak, že distribuuje návratovou vodu z vytápěcího systému do více obvodů nebo zón. Materiál mosaz CW617N poskytuje dobrou mechanickou pevnost a odolnost proti korozi v prostředí s vodou. Jeho tepelná vodivost podporuje efektivní přenos tepla a reaktivitu systému. Integrace do systému závisí na celkovém vyvážení vytápěcí sítě a potřebě zónové regulace. Trvanlivost rozdělovače je ovlivněna kvalitou instalace, stavem vody v systému a dodržováním doporučených pravidel pro údržbu.

Služba a provoz

Doporučuje se pravidelná kontrola uzavíracích ventilů, aby byl zajištěn hladký provoz. Zkontrolujte případné známky opotřebení, úniků nebo blokády mechanismu ventilů. Pokud systém nefunguje podle očekávání, ověřte, zda jsou ventily plně otevřené a zda jsou připojení bezpečná. V dokumentaci nejsou uvedena žádná plánovaná období údržby, ale údržba by měla být prováděna podle potřeby na základě výkonu systému a vizuální kontroly.

Nejčastější otázky

Mohou být uzavírací ventily nahrazeny automatickými regulátory?
Ano, manuální uzavírací ventily lze nahradit elektrotérmickými hlavami z řady IVAR.TE, včetně modelů TE 3040, TE 4040, TE 3041 a TE 4041.

Jaká je doporučená procedura pro přípravu systému?
Před uvedením do provozu by měl být celý vytápěcí systém vypláchnut podle pokynů výrobce. Doporučuje se také ošetřit systém přípravkem GEL.LONG LIFE 100, aby se zlepšil výkon a snížilo riziko blokády.

Je tento rozdělovač vhodný pro kombinované vytápěcí systémy?
Ano, je vhodný pro systémy, které kombinují podlahové vytápění s jinými způsoby vytápění, jako jsou otopná tělesa. Je však nutná pečlivá příprava a vyplavení systému, aby se zajistila kompatibilita a efektivita.

Co by mělo být zkontrolováno po instalaci?
Po instalaci zkontrolujte všechna připojení na utěsnění a ujistěte se, že je rozdělovač správně zarovnaný s rozvrhem systému. Před zahájením provozu proveďte kompletní vyplavení systému, aby byly odstraněny jakékoli nečistoty nebo kontaminace.
