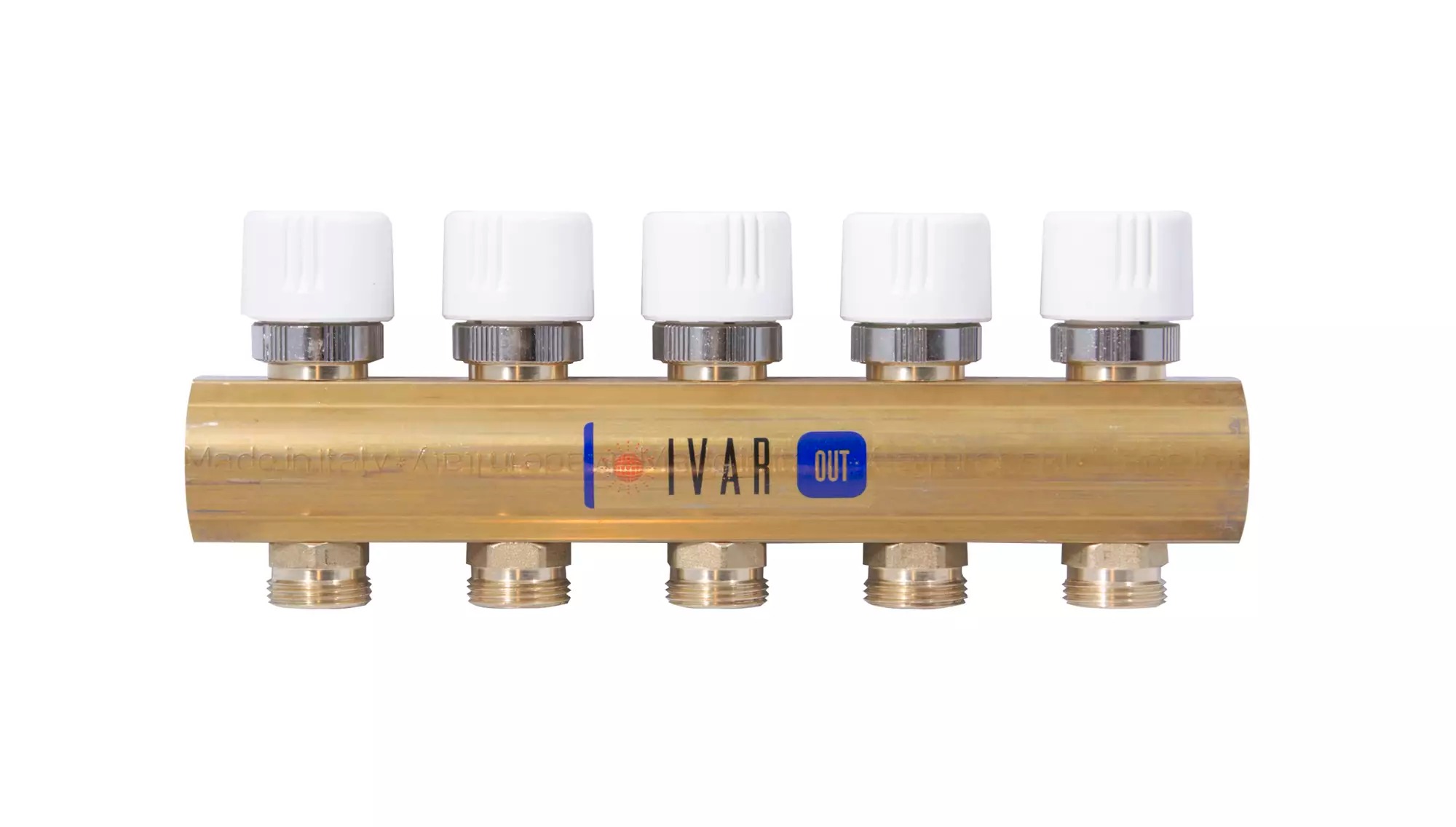

Rozdělovač – vybavený uzavíracími ventily – 5/4 palce x EK; 2cestný; mosazný
Kód: 400022Související produkty
Detailní popis produktu
Rozdělovače s integrovanými uzavíracími ventily jsou základními komponenty hydraulických systémů, zejména v aplikacích s podlahovým vytápěním. Umožňují individuální regulaci návratových proudů v jednotlivých zónách, čímž zajišťují rovnoměrné rozdělení tepla a efektivitu systému. Tato verze se často používá v obytných i komerčních budovách, kde je potřeba zónování a regulace proudu. Montéři často setkávají s těmito jednotkami v systémech kombinujících podlahové vytápění s otopnými tělesy, kde přesná správa proudu je klíčová pro výkon systému.
Při integraci tohoto rozdělovače do systému je důležité zohlednit hydraulickou rovnováhu a tepelné roztažnosti instalace. Mosazná konstrukce poskytuje odolnost a odolnost proti korozi, což zajišťuje vhodnost pro dlouhodobé použití v uzavřených otopných obvodech. Uzavírací ventily umožňují ruční nebo automatickou regulaci v závislosti na požadavcích systému.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Prov. teplota | +120 °C |
| Jmenovitý tlak | PN 10 |
| Kód | 400022 |
| Značka | IVAR |
Montáž a připojení
Rozdělovač je vybaven bočními vstupy 1 palec F a 5/4 palce F a výstupy 3/4 palce EK. Vzdálenost 50 mm mezi výstupy je třeba zohlednit při plánování rozvrhu, aby byla zajištěna kompatibilita se standardním potrubím. Během montáže je důležité ověřit zarovnání vstupů a výstupů s potrubím systému a zajistit, že všechna připojení jsou správně utěsněna. Běžnou chybou je opomenutí kontroly orientace uzavíracích ventilů, které musí být zarovnány s proudem pro optimální výkon.Kompatibilita a příslušenství
Tento rozdělovač je kompatibilní se standardními otopnými systémy, které používají 3/4 palce EK závitové připojení. Uzavírací ventily lze nahradit elektrotermálními hlavami (IVAR.TE 3040, IVAR.TE 4040, IVAR.TE 3041, IVAR.TE 4041) pro automatickou regulaci. Při objednávce zkontrolujte, že systém obsahuje všechny potřebné šroubení a ventily pro dokončení montáže. Pro tuto verzi nejsou uvedeny žádné související produkty.Technický pozadí pro projektanty
Rozdělovač pracuje tím, že směruje návratový proud otopného systému přes individuální uzavírací ventily. Mosaz CW617N poskytuje vysokou mechanickou pevnost a odolnost proti korozi, což zajišťuje vhodnost pro dlouhodobé použití v uzavřených otopných obvodech. Návrh umožňuje integraci do ručních i automatických systémů v závislosti na strategii regulace. Trvanlivost a efektivita rozdělovače jsou ovlivněny kvalitou systémové vody a četností tepelného cyklování. Pravidelné vyplachování a úprava systému jsou základní pro udržení výkonu.Služba a provoz
Výrobce doporučuje důkladné vyplachování systému před uvedením do provozu, zejména při kombinaci podlahového vytápění s otopnými tělesy. Systém by měl být také ošetřen přípravkem, jako je GEL.LONG LIFE 100, aby se zabránilo problémům způsobeným znečištěním. I když nejsou uvedena konkrétní období pro servis, pravidelná kontrola uzavíracích ventilů a připojení je doporučena pro zajištění bezproblémového provozu. Jakékoliv známky netěsnosti nebo zablokování by měly být řešeny co nejdříve, aby se zabránilo neefektivnosti systému.Nejčastější otázky
Mohou být uzavírací ventily nahrazeny automatickými hlavami?
Ano, ruční uzavírací ventily lze nahradit elektrotermálními hlavami z řady IVAR.TE pro automatickou regulaci.
Jaká je maximální provozní teplota rozdělovače?
Rozdělovač je určen pro maximální provozní teplotu +120 °C, což je vhodné pro standardní otopné aplikace.
Jaké typy připojení má rozdělovač?
Rozdělovač má boční vstupy 1 palec F a 5/4 palce F a výstupy 3/4 palce EK pro připojení k potrubí systému.
Je rozdělovač vhodný pro použití v kombinovaných otopných systémech?
Ano, rozdělovač je vhodný pro systémy kombinující podlahové vytápění s otopnými tělesy, pokud je systém důkladně vypláchnut a udržován.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | IVAR.CS 553 - Sběrač - osazený uzavíracími ventily |
|---|---|
| Hmotnost: | 1.04 kg |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 21.11.2024 16:03:44 |
