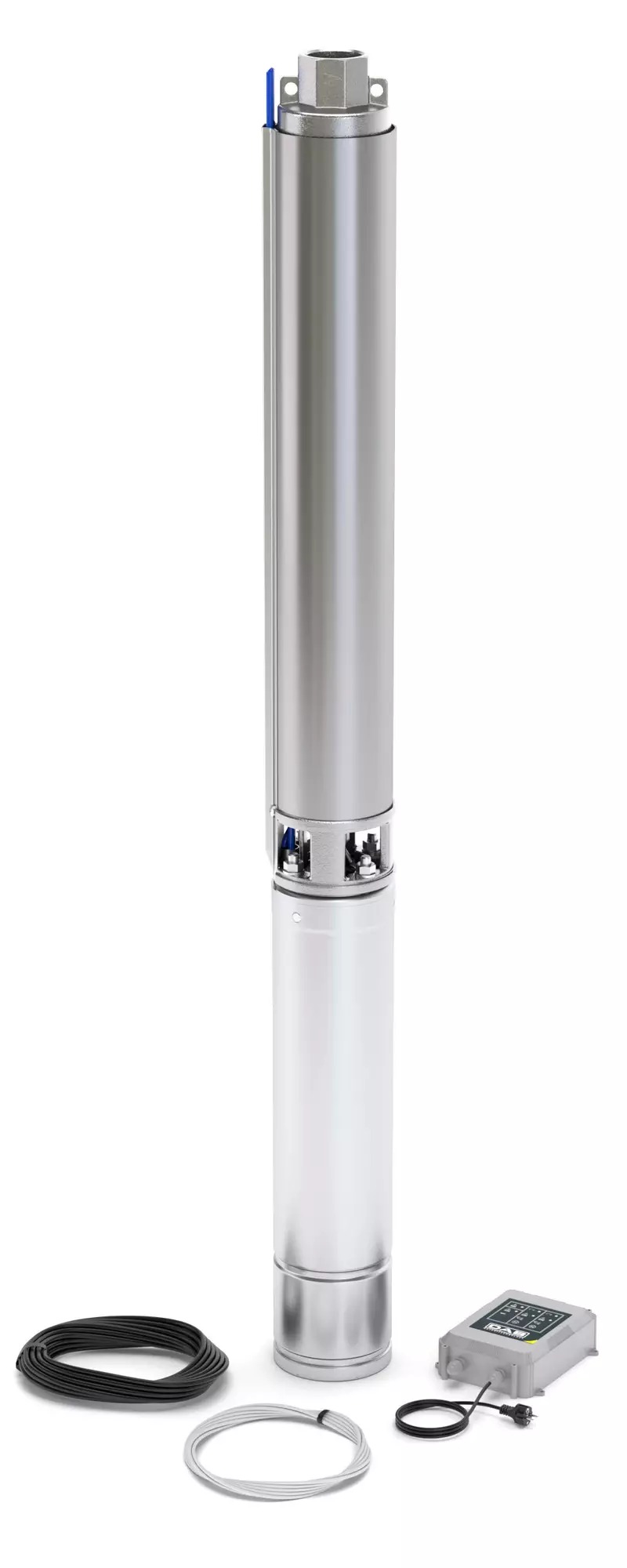

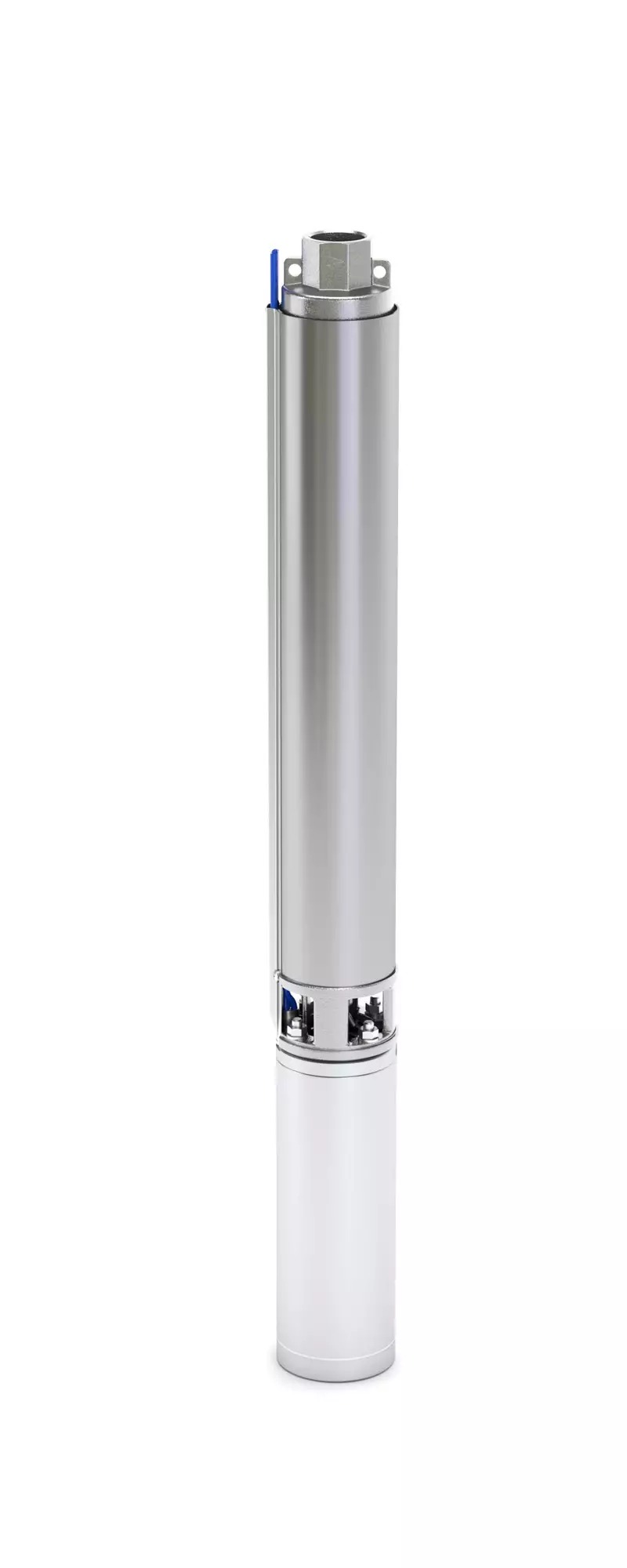

S4 12/13 M 4OL 4 palce submerzní čerpadlo pro studny a studny - 2,2KW - 1x230V

Detailní popis produktu

Vertikální submerzní čerpadla se často instalují do hlubokých studen a vrtů, kde je spolehlivé zásobování vodou zásadní. Tato verze je vhodná pro systémy vyžadující nepřetržitý provoz v městských, zemědělských a průmyslových prostředích. Instalatéři pracující v civilním stavebnictví nebo vodohospodářských projektech najdou tuto jednotku vhodnou pro aplikace jako zavlažování, požární ochrana a obecné rozdělování vody. Čerpadlo pracuje efektivně ve svislé poloze a může být přizpůsobeno pro montáž vodorovně s dodatečnými opatřeními pro chlazení.

Při návrhu vodovodních systémů je důležité zohlednit hydraulické požadavky místa. IVAR S4 12/13 M 4OL je určen pro použití s nekorozií, neabrazivní vodou obsahující až 150 g/m³ písku. Není vhodný pro odpadní vodu nebo chemicky agresivní kapaliny. Čerpadlo musí být instalováno do studenového potrubí s minimálním vnitřním průměrem 99 mm, aby bylo možné umístit tělo čerpadla a zajistit správné hydraulické vlastnosti.

Technické parametry

Instalace a připojení

IVAR S4 12/13 M 4OL musí být instalován ve svislé poloze uvnitř studenového potrubí. Čerpadlo zabezpečte standardními zvedacími zařízeními a zajistěte, aby kabel procházel uzavíracím kroužkem, aby se zabránilo proniknutí vody. Výstupní potrubí se liší podle varianty modelu: modely S4-1 až S4-4 mají výstupy o průměru 1 1/4 palce, zatímco modely S4-8 až S4-16 mají výstupy o průměru 2 palce. Typ závitů je specifikován v technické dokumentaci výrobce. Zkontrolujte výstřih čerpadla ve vrtu, aby se předešlo mechanickému namáhání během provozu.

Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedostatečný prostor mezi čerpadlem a stěnou vrtu a nedostatek montáže zpětného ventilu. Doporučuje se zpětný ventil, aby se zabránilo zpětnému průtoku a hydraulickému rázu. Zkontrolujte, zda elektrické napájení odpovídá jmenovitému napětí a frekvenci (50 Hz). Při připojení čerpadla ke spínacímu systému postupujte podle pokynů výrobce pro připojení fáze a nulového vodiče, aby se zabránilo poškození motoru.

Kompatibilita a příslušenství

Toto čerpadlo je kompatibilní se standardními vrtovými potrubími a řídicími panely pro vrtová čerpadla. Podle návrhu systému mohou být potřeba další komponenty, jako jsou tlakové spínače, řídicí ventily a zpětné ventily. Vzhledem k tomu, že nejsou uvedeny alternativní produkty, doporučuje se, aby instalatéři konsultovali dokumentaci výrobce pro doporučené příslušenství a konfigurace systému.

Technický pozadí pro projektanty

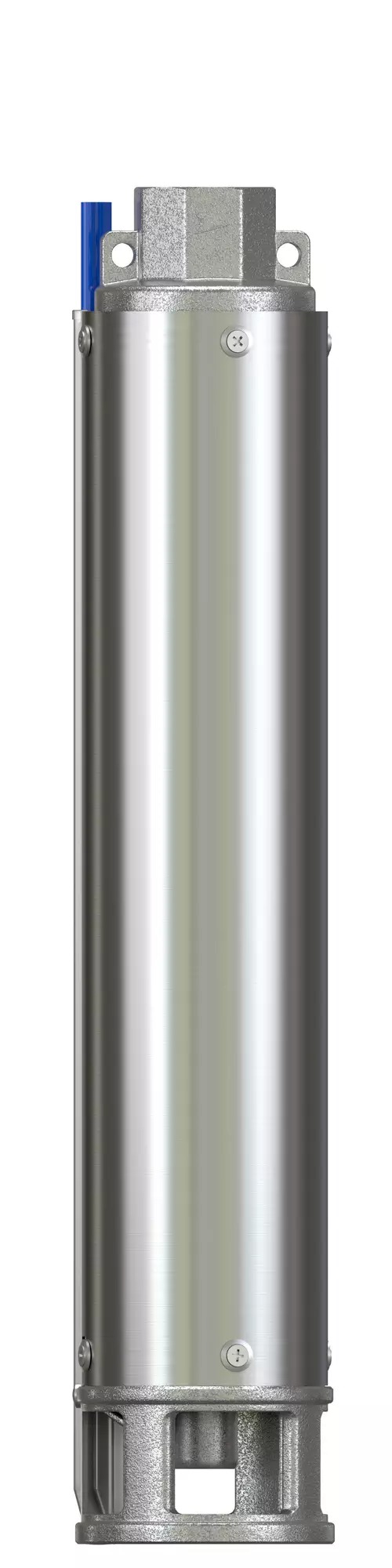

IVAR S4 12/13 M 4OL je axiální odstředivé čerpadlo poháněné 4OL motorem. Motor je uzavřený v ocelovém pouzdře AISI 304L a má ložiska třením mazaná potravinářským olejem. Rotoře jsou vyrobeny z technického polymeru, což zmenšuje opotřebení a zvyšuje účinnost v souladu s direktivou ErP. Mechanické těsnění čerpadla je složeno z uhlíku a keramiky, aby odolávalo opotřebení a úniku.

Ocelové komponenty AISI 304 se používají pro tělo čerpadla, hřídel a vstupní filtr, což zajišťuje odolnost proti korozi a mechanickému namáhání. Chlazení motoru je interní, takže není potřeba externí chlazení. Pro integraci do větších vodovodních sítí lze čerpadlo řídit pomocí tlakových spínačů nebo frekvenčních měničů (VFD), aby se řídil průtok a spotřeba energie.

Servis a provoz

Doporučuje se pravidelná kontrola mechanického těsnění a ložisek, aby byla zajištěna dlouhodobá funkčnost. Během pravidelné údržby zkontrolujte známky opotřebení, úniku nebo vibrací. Maximální počet spuštění za hodinu je 20, takže by měl být předešel přílišnému cyklování, aby byla prodloužena životnost motoru. Pokud obsah písku ve vodě přesáhne 150 g/m³, může být životnost čerpadla zkrácena kvůli abrazivnímu opotřebení rotoře a těla.

V technické dokumentaci nejsou uvedena konkrétní servisní intervaly. Doporučuje se však provádět inspekci čerpadla ročně nebo po delší době provozu. Při demontáži čerpadla pro údržbu zkontrolujte, zda jsou vinutí motoru suchá a bez znečistění, před opětovnou instalací.

Nejčastější otázky

Může být IVAR S4 12/13 M 4OL instalován vodorovně?
Ano, vodorovná instalace je možná, ale vyžaduje chlazení kabelem, aby byla udržována bezpečná teplota motoru.

Jaký je maximální povolený obsah písku ve vodě?
Čerpadlo je navrženo pro vodu s až 150 g/m³ písku. Překročení tohoto limitu může způsobit předčasné opotřebení vnitřních komponent.

Je pro toto čerpadlo vyžadován zpětný ventil?
Podle modelu může být k dispozici integrovaný zpětný ventil. Pokud není součástí, doporučuje se nainstalovat samostatný zpětný ventil, aby se zabránilo zpětnému průtoku.

Jaké materiály se používají pro rotoř a tělo čerpadla?
Rotoř je vyroben z technického polymeru, zatímco tělo a hřídel jsou vyrobeny z oceli AISI 304 pro odolnost a odolnost proti korozi.
