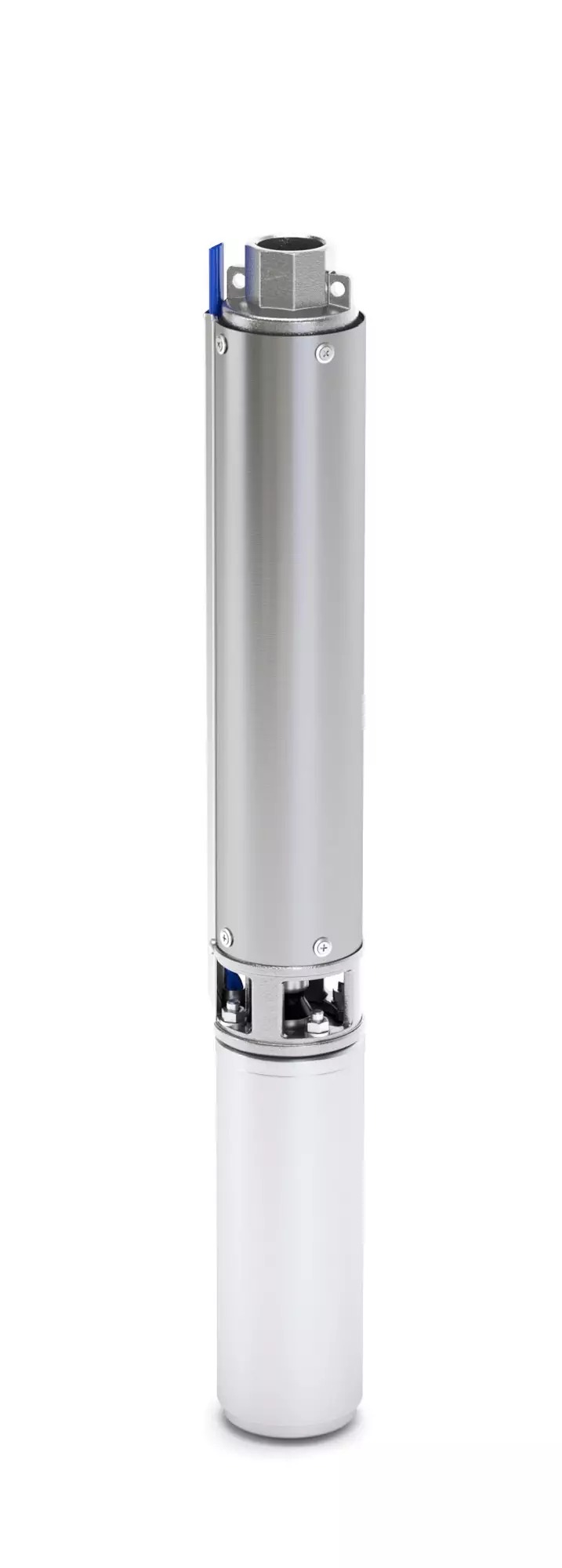

S4 12/24 T 4GG 4 palce ponorné čerpadlo pro studny a vrtany - 4,0kW - 3x400V

Detailní popis produktu

Toto ponorné čerpadlo je speciálně vyrobeno pro instalaci ve studnách a vrtanech o průměru přesahujícím 4 palce. Je vhodné pro různé úkoly zásobování vodou a čerpání, včetně zvyšování tlaku, dodávky vody do malých i velkých objektů, zavlažování, čištění a požární ochranné systémy. Čerpadlo je vyrobeno z koroze odolných materiálů, jako je nerezová ocel a technopolymerové komponenty, což zajišťuje odolnost a spolehlivost v náročných podmínkách. Jeho kompaktní design umožňuje svislou instalaci a při potřebě i vodorovnou montáž. Vysokoodporné lopatky čerpadla splňují požadavky směrnice Eco Design 2009/125/ES, což z něj dělá udržitelnou volbu pro moderní systémy vodního hospodářství.

Během provozu jsou motor i těleso čerpadla plně ponořeny, což umožňuje přímé ponoření do zdroje vody. Tato konstrukce minimalizuje opotřebení a zajišťuje hladký provoz za nepřetržitého zatížení. Čerpadlo disponuje vestavěným mechanismem pro zabránění návratu vody, který je vyroben buď z technopolymeru, nebo z nerezové oceli, v závislosti na modelu. Nerezové ocelové komponenty použité v celém čerpadle – jako jsou sací těleso, výtlačné těleso a části z nerezové oceli AISI 304 – zvyšují konstrukční odolnost a odolnost vůči chemickému poškození. Čerpadlo dokáže zpracovávat neagresivní, chemicky neutrální kapaliny s vlastnostmi podobnými vodě a může tolerovat až 150 gramů písku na metr krychlový vody.

Technické parametry

Technické parametry uvedené výše poskytují základní informace pro správné rozměření a výběr čerpadla. Například průtok a výška dopravy určují vhodnost pro konkrétní hydraulické požadavky. Materiál lopatek a konstrukční detaily pomáhají posoudit výkon čerpadla v abrazivních podmínkách. Parametry motoru, včetně napětí a třídy izolace, pomáhají posoudit kompatibilitu s existujícími elektrickými systémy a bezpečnostními normami.

Instalace a připojení

Pro správnou instalaci by mělo být čerpadlo zavěšeno svisle ve studni pomocí poskytnutých závěsných kroužků. Vodorovná instalace je možná, ale neodporujeme ji, pokud čerpadlo není vybaveno chladičem, aby se zabránilo přehřátí. Čerpadlo se připojuje pomocí standardních závitových typů a uživatel musí ověřit správné rozměry vstupního a výstupního otvoru pro konkrétní variantu modelu. Velikost výstupního otvoru se liší mezi modely, menší varianty mají otvory o průměru 1¼ palce a větší modely mají otvory o průměru 2 palce.

Během instalace zkontrolujte, zda je čerpadlo plně ponořeno a zda je kabelový kryt v pořádku, aby se zabránilo mechanickému poškození. Maximální povolená hloubka pro tento model je 300 metrů a čerpadlo by nemělo překročit 20 spuštění za hodinu, aby se zabránilo nadměrnému opotřebení vnitřních komponent. Zkontrolujte, zda třída izolace motoru (F) a třída ochrany (IP68) odpovídají podmínkám místa. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedbalé upevnění kabelu a opomenutí instalace chladiče v nevertikálních konfiguracích.

Kompatibilita a příslušenství

Ponorné čerpadlo IVAR S4 12/24 T 4GG 4 palce je kompatibilní se standardními systémy ve studnách a vrtanech, které podporují 3x400V třífázové napájení. Pro nevertikální instalace může být potřeba dodatečné komponenty, jako je chladič. Ačkoliv nejsou uvedeny alternativní produkty, čerpadlo se obvykle integruje s řídicími systémy a filtrací v závislosti na aplikaci. Projektanti by měli zvážit potřebu dodatečného vybavení, jako jsou tlakové spínače, hladinové spínače nebo systémy vzdáleného monitorování, v závislosti na provozních požadavcích místa.

Technický popis pro projektanty

Čerpadlo IVAR S4 12/24 T 4GG pracuje na principu odstředivého čerpadla, kde lopatky vytvářejí tlakový rozdíl pro pohon vody v systému. Motor je dvoupólový asynchronní typ, přičemž všechny části v kontaktu s vodou jsou vyrobeny z nerezové oceli AISI 304. Ložiska jsou mazaná tukem a chlazena směsí vody a glykolu, což pomáhá udržovat stabilní provozní teploty. Materiál lopatek – technopolymer – je vybrán díky své síle, nízké hmotnosti a odolnosti vůči chemickému poškození. Těleso motoru je uzavřené podle normy IP68, což zajišťuje úplnou ochranu před pronikáním vody během ponoření.

Integrace tohoto čerpadla do systému závisí na faktorech, jako je hloubka studny, požadovaný průtok a přítomnost částic ve vodě. Účinnost čerpadla je ovlivněna stavem lopatek a vyrovnáním motoru. Pravidelná kontrola těsnicích kroužků a ložisek je nezbytná pro udržení dlouhodobého výkonu. Třída izolace F zajišťuje, že čerpadlo může spolehlivě pracovat v prostředí s vyššími teplotami díky tepelným vlastnostem materiálů vinutí motoru.

Servis a provoz

Údržba čerpadla IVAR S4 12/24 T 4GG zahrnuje pravidelné kontroly lopatek a ložisek na známky opotřebení nebo zácpy. Zkontrolujte, zda je sací mřížka bez nečistot, aby se zabránilo zácpám a zmenšilo zátěž motoru. Čerpadlo by mělo být kontrolováno po delších obdobích nečinnosti, aby se potvrdilo, že všechny těsnění jsou v pořádku a motor není poškozen kondenzací nebo korozi. Ačkoliv nejsou uvedena konkrétní intervaly údržby, pravidelné sledování parametrů výkonu, jako je průtok a spotřeba energie, může pomoci identifikovat potenciální problémy včas.

Klíčové kontroly během provozu zahrnují ověření teploty motoru, potvrzení absence neobvyklého vibrace a kontrolu jakýchkoli změn hladiny hluku čerpadla. Tyto pozorování mohou signalizovat mechanické nebo elektrické závady. Pokud čerpadlo ukazuje pokles výkonu nebo se nesnaží spustit, doporučuje se odpojení od napájení a vizuální kontrola před dalšími kroky k odstraňování problému. V případě podezření na vnitřní poškození by měl být jednotka odstraněna ze studny pro podrobné vyšetření a opravu.

Nejčastější otázky

Může být čerpadlo IVAR S4 12/24 T 4GG namontováno vodorovně?
Ano, čerpadlo lze nainstalovat vodorovně, ale doporučuje se nainstalovat chladič, aby se zabránilo přehřátí a udržela se účinnost motoru.

Jaká je maximální hloubka pro toto čerpadlo?
Čerpadlo je navrženo pro maximální ponoření do hloubky 300 metrů, což ho činí vhodným pro hluboké studny a vrtany.

Je čerpadlo vhodné pro vodu s obsahem písku?
Čerpadlo může zpracovávat až 150 gramů písku na metr krychlový vody, ale je určeno především pro čisté, neabrazivní kapaliny.

Jaké je doporučené napájení pro čerpadlo IVAR S4 12/24 T 4GG?
Čerpadlo vyžaduje třífázové napájení 3x400V při 50 Hz pro optimální výkon a stabilitu.
