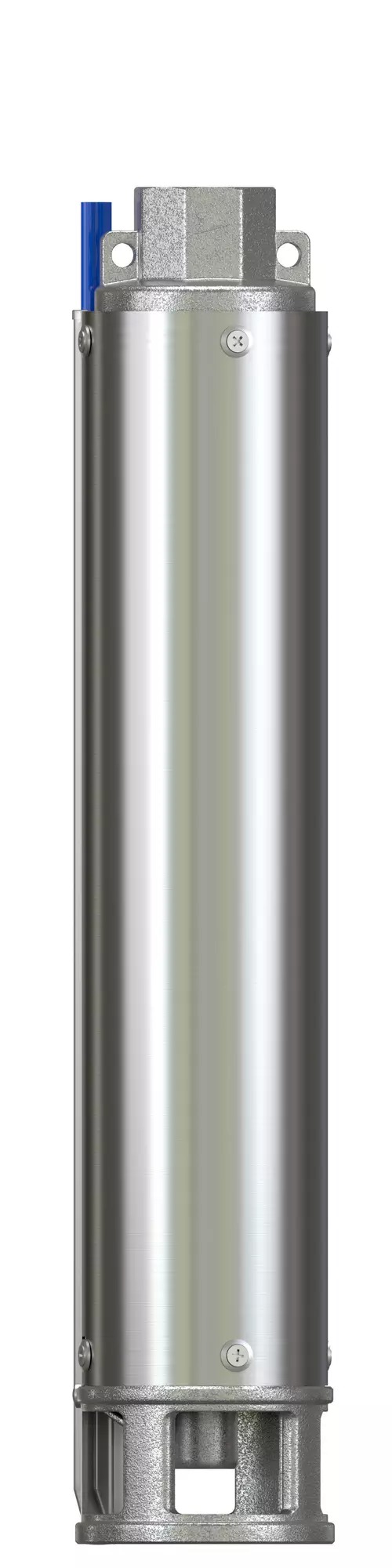

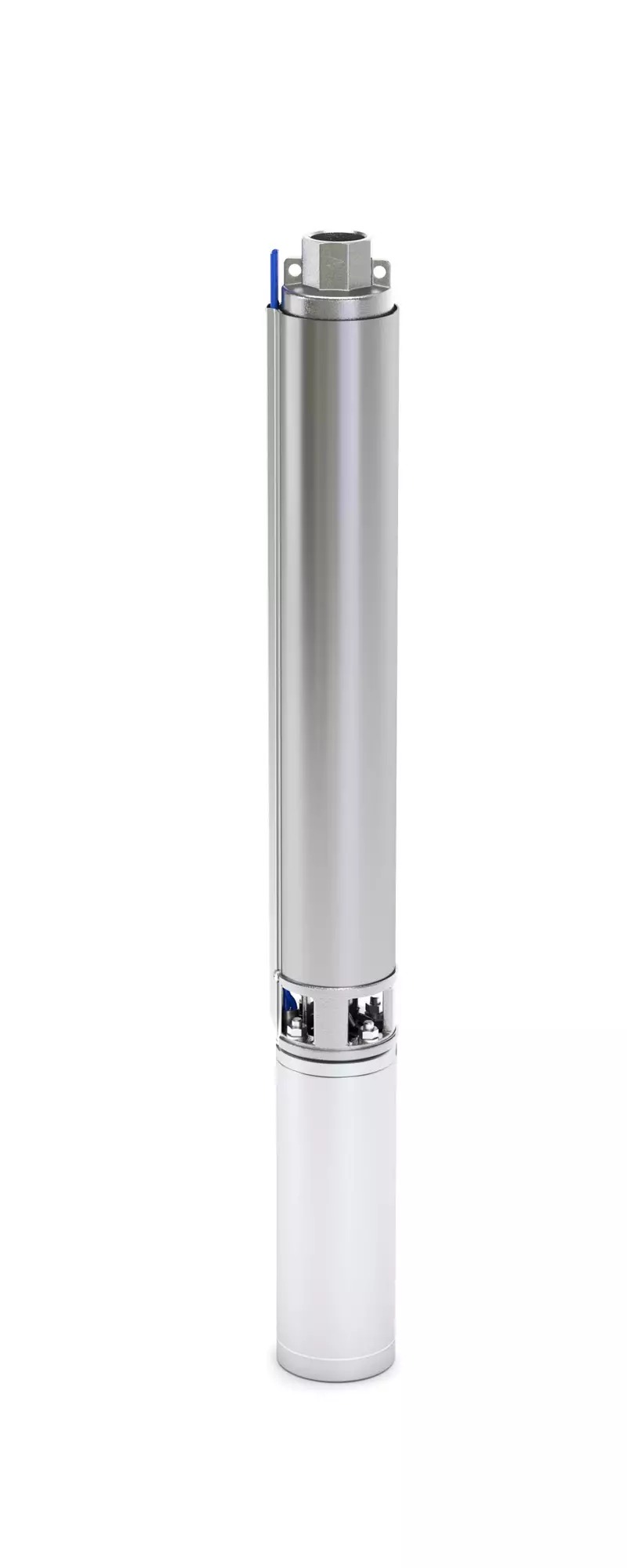

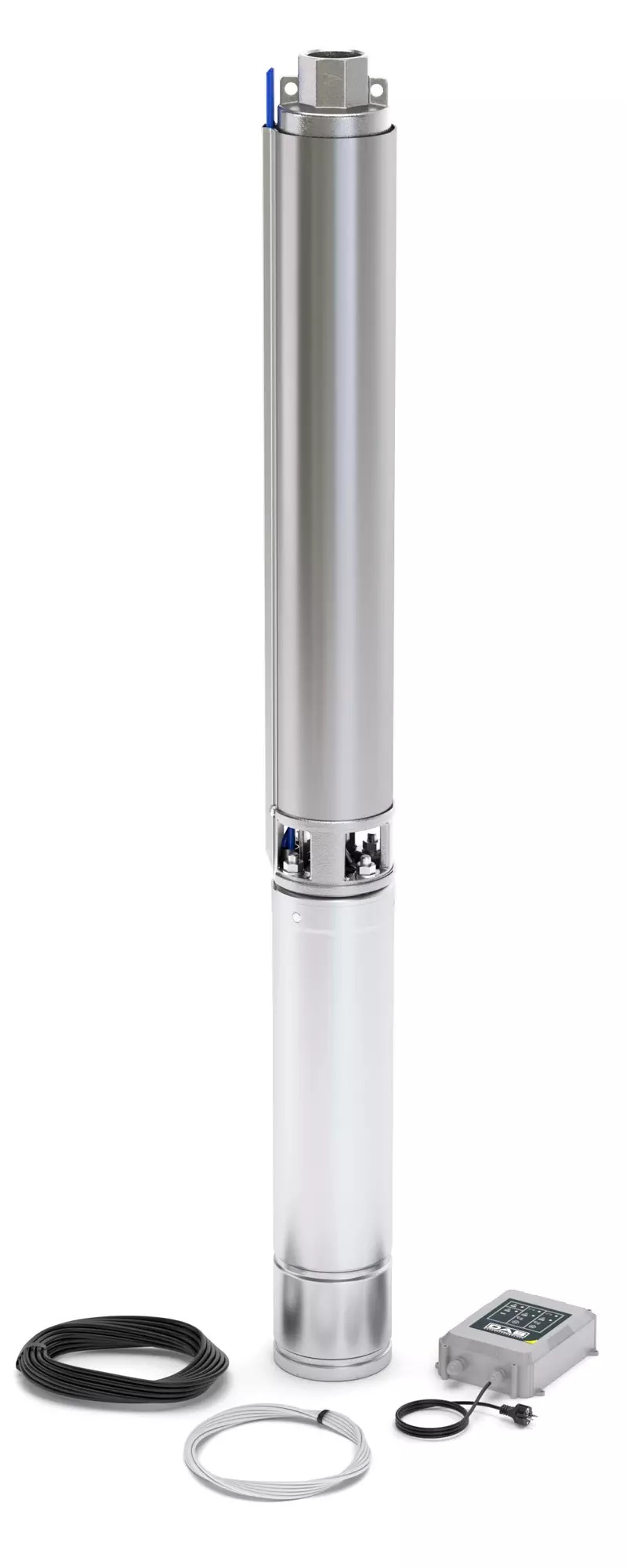

S4 16/8 M 4OL 4palcový ponorný čerpadlo pro studny a vrtané studny - 1,5KW - 1x230V

Detailní popis produktu

Ponorná čerpadla jsou nezbytná ve vodovodních systémech, kde je omezený vertikální přístup a vyžadováno vysoké tlakové výšky nebo průtok. Čerpadlo IVAR S4 16/8 M 4OL se často používá ve vrtaných studních a studních pro domácnosti, průmysl a obchodní aplikace. Instalatéři často setkávají s těmito čerpadly v stavebních projektech, zavlažovacích sítích a požárních systémech. Jednotka kompaktního průměru 4 palce se vejde do úzkých šacht a zároveň poskytuje vysoké výkony. Ocelové komponenty a uzavřený motor zajistí odolnost v ponořeném prostředí.

Při instalaci do vrtaných studní musí být čerpadlo svisle spuštěno do vodního sloupce. Maximální ponoření do hloubky 250 m umožňuje jeho provoz v hlubokých studních. Olejový obal motoru a uhlíková ocelová mechanická těsnění zabrání pronikání vody a prodlouží životnost. Pro horizontální instalaci se doporučuje chladič, aby byla zachována tepelná stabilita. Jednofázová konfigurace 230V činí čerpadlo vhodným pro místa s omezenou elektrickou infrastrukturou.

Technické parametry

Instalace a připojení

Instalace začíná ověřením rozměrů vrtané studny nebo studny, aby byl průměr 99 mm maximální průměr vhodný. Čerpadlo musí být svisle spuštěno pomocí směrovací trubky nebo lana, aby se zabránilo poškození během sestupu. Výtokové otvory se liší podle modelu: 1 1/4 palce pro S4-1 až S4-4 a 2 palce pro S4-8 až S4-16. Závitové připojení musí být kontrolováno na těsnost a rovnost, aby se zabránilo únikům. Motor vyžaduje stabilní elektrické napájení 1x230V 50Hz nebo 3x230V/400V 50Hz. V řídicím panelu by měla být zahrnuta ochrana proti přetížení, aby se zabránilo přehřátí motoru způsobené častými starty – maximálně 20 za hodinu.

Běžnou chybou je nesprávné zarovnání výtokové trubky, což může způsobit vibrace a předčasné opotřebení. Vestavěný zpětný ventil zabrání návratu vody, ale musí být kontrolován na zácpy. Při horizontální instalaci je chladič nezbytný pro správné odvádění tepla. IP68 klasifikace zajišťuje plnou ochranu proti ponoření, ale místo instalace by mělo být bez agresivních chemikálií nebo vody s vysokou teplotou (0°C až 40°C).

Kompatibilita a příslušenství

Čerpadlo IVAR S4 16/8 M 4OL je kompatibilní se standardními kryty studen a trubkami o průměru 4 palce. Vyžaduje dedikovaný řídicí panel s ochranou proti přetížení a chybě fáze. Další komponenty, jako jsou tlakové nádrže, průtokoměry a filtrace, mohou být potřeba v závislosti na požadavcích systému. Ocelové části čerpadla zajišťují kompatibilitu s vodou obsahující až 150 g/m³ písku, ale v prostředí s vysokým obsahem sedimentu se doporučuje předfiltrace. Příslušenství, jako jsou zvedací lana a montážní tyče, je k dispozici zvlášť pro usnadnění údržby a instalace.

Technický pozadí pro projektanty

Čerpadlo IVAR S4 16/8 M 4OL pracuje na principu odstředivého čerpadla, které využívá rotující rozetě k vytvoření průtoku a tlaku. Motor je dvoupólový asynchronní jednotka s uzavřeným obalem naplněným potravinářským mazivem, které chladí a mazá kuličkové ložiska. Ocelový obal AISI 304L odolává korozi a udržuje strukturní integritu v ponořeném stavu. Rozetě jsou vyrobeny z vysokopevného polymeru, aby snížily opotřebení a zlepšily účinnost v souladu s předpisy ErP.

Čerpadlo se integruje do větších vodovodních systémů prostřednictvím závitových výtokových otvorů a standardních elektrických připojení. Projektanti systémů musí zohlednit maximální výšku a průtok čerpadla, aby správně navrhli potrubí a tlakové nádrže. Tepelná izolace motoru třídy F a klasifikace IP68 umožňují provoz v náročném prostředí. Dlouhodobá výkonnost závisí na kvalitě vody, přičemž jednotka je navržena pro neagresivní, neviskózní kapaliny podobné čisté vodě. Mechanické těsnění mezi motorem a tělem čerpadla zabrání úniku a zajišťuje bezvzdušný provoz.

Údržba a provoz

Čerpadlo IVAR S4 16/8 M 4OL vyžaduje pravidelnou kontrolu stavu mechanického těsnění a rozetí. Uhlíkové ocelové mechanické těsnění by mělo být kontrolováno na opotřebení nebo úniky během pravidelné údržby. Uzavřený motorový design minimalizuje požadavky na údržbu, ale hladina oleje v motorovém obalu by měla být pravidelně kontrolována. Nejsou specifikovány plánované intervaly údržby, ale vizuální kontroly se doporučují po dlouhodobém provozu nebo po jakékoliv neobvyklé hluku nebo vibraci.

Klíčové kontroly zahrnují potvrzení, že elektrické napájení je stabilní a v rámci specifikací 1x230V 50Hz nebo 3x230V/400V 50Hz. Teplota čerpadla by měla být v rozmezí 0°C až 40°C a voda by měla být bez abrazivních nebo korozi způsobujících látek. Vestavěný zpětný ventil by měl být testován na zácpy nebo opotřebení, zejména v systémech s častými cykly zapnutí-vypnutí. Maximální povolený obsah písku 150 g/m³ by měl být sledován, aby se zabránilo abrazivnímu opotřebení rozetí a obalu.

Nejčastější otázky

Může být čerpadlo IVAR S4 16/8 M 4OL provozováno v horizontální poloze?
Ano, ale doporučuje se chladič pro správné odvádění tepla při horizontální instalaci. To pomáhá udržet optimální tepelné výkony a prodloužit životnost.

Je čerpadlo vhodné pro vodu s vysokým obsahem písku?
Čerpadlo je navrženo pro vodu s obsahem až 150 g/m³ písku. V prostředí s vyšším obsahem sedimentu se však doporučuje předfiltrace, aby se zabránilo abrazivnímu opotřebení vnitřních komponent.

Jaký je maximální povolený počet startů za hodinu?
Čerpadlo podporuje maximálně 20 startů za hodinu. Překročení tohoto limitu může způsobit přehřátí a zkrátit životnost motoru. Doporučuje se řídicí panel s ochranou proti přetížení, aby se řídila frekvence startů.

Může být čerpadlo připojeno k třífázovému napájení?
Ano, čerpadlo podporuje připojení 3x230V nebo 3x400V 50Hz. Ujistěte se, že je řídicí panel správně nakonfigurován pro vybrané napětí, aby se zabránilo elektrickým problémům.
