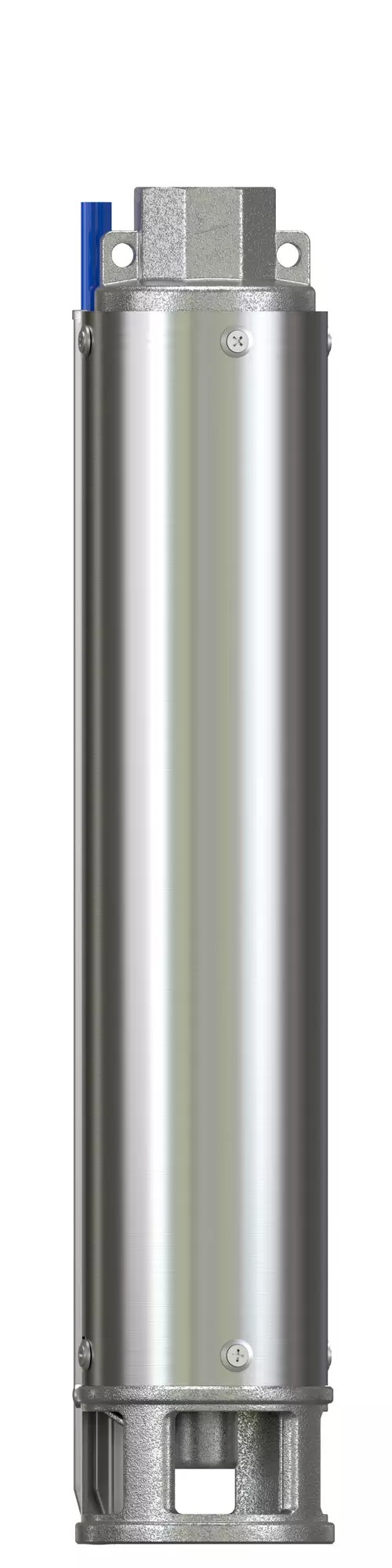

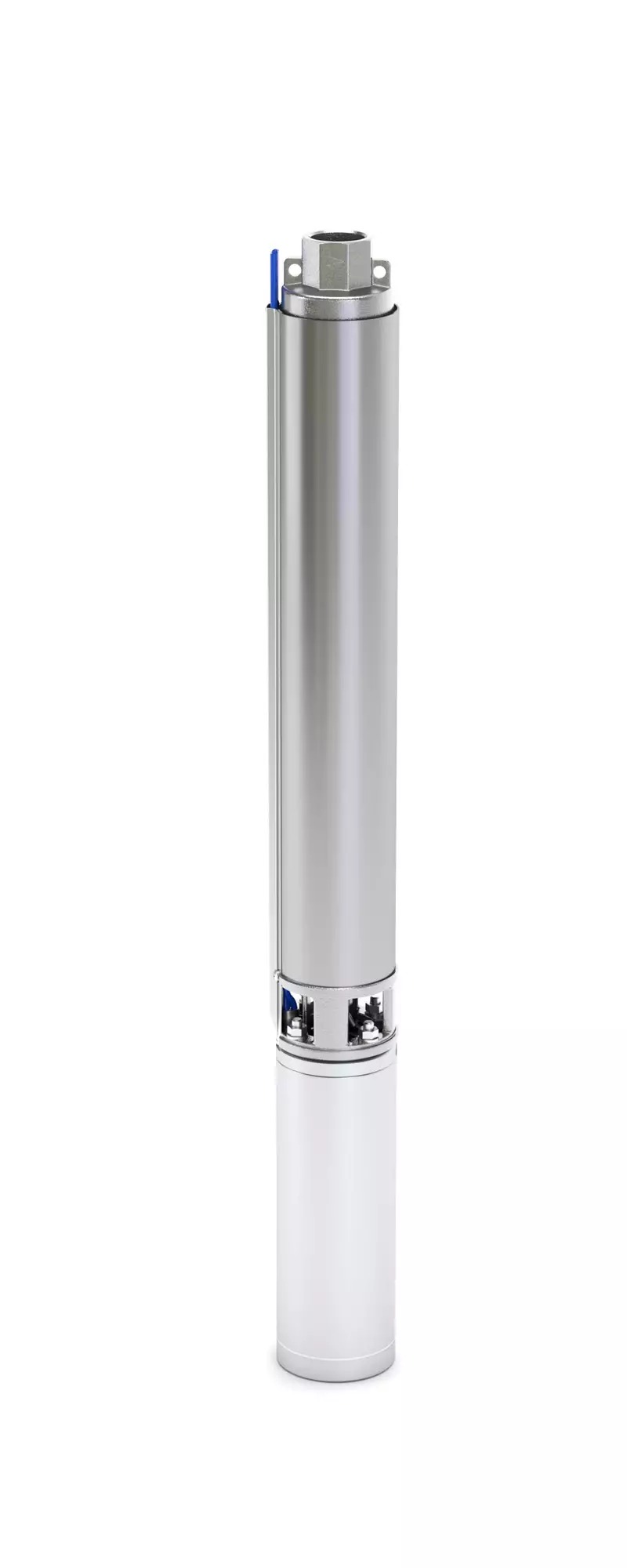

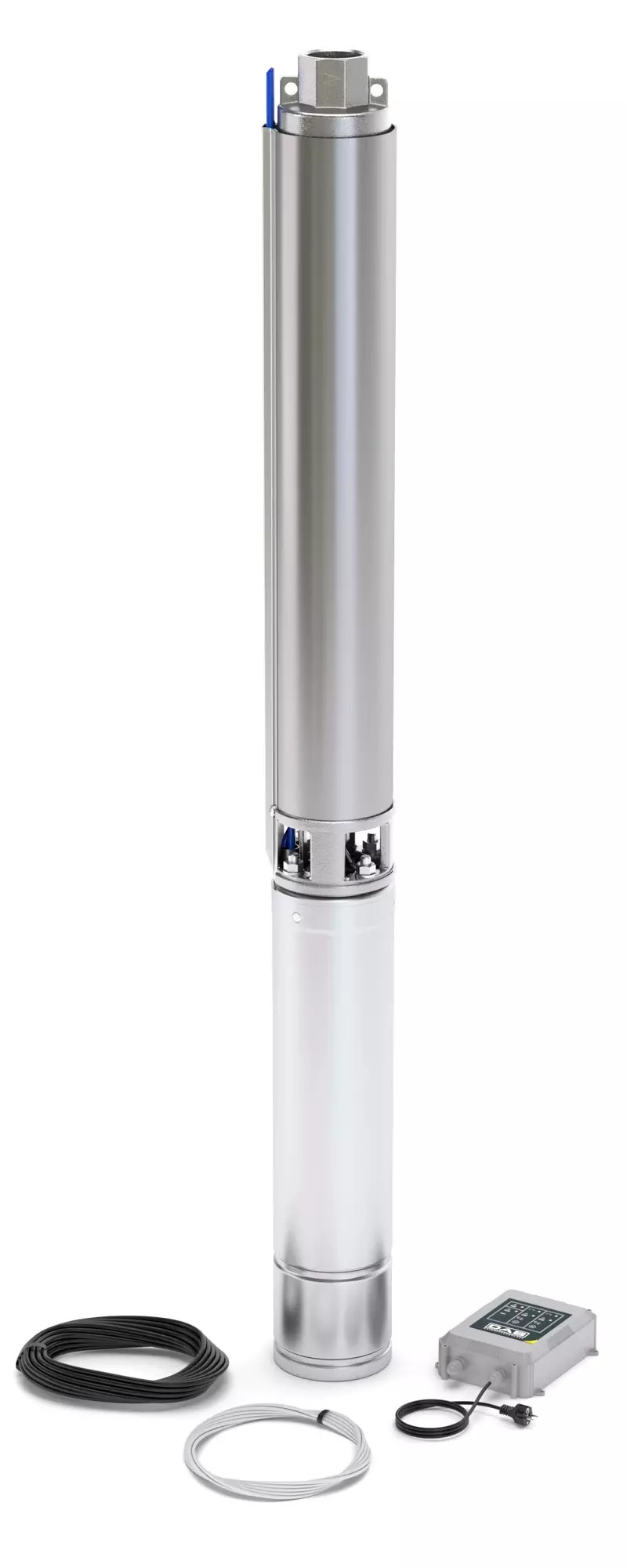

S4 2/14 T 4OL 4" submersní čerpadlo pro studny a vrtané studny - 0,75kW - 3x230V

Detailní popis produktu

Submersní čerpadla jsou základními komponenty vodovodních systémů pro studny a vrtané studny, zejména v případech, kdy je potřeba vertikální montáže. IVAR S4 2/14 T 4OL je navržen pro použití v civilních a průmyslových aplikacích, včetně zavlažování, zvyšování tlaku a požární ochrany. Často se používá v systémech, kde je vyžadována vysoká spolehlivost a účinnost, například v zemědělských nebo městských systémech zásobování vodou. Čerpadlo je vhodné pro montáž do vrtaných studen s průměrem větším než 4 palce a musí být umístěno ve svislé poloze, i když horizontální montáž je možná za přidaných chlazení. Čerpadlo je určeno pro použití s čistou, neagresivní vodou a musí být vybráno podle hydraulických požadavků systému, včetně průtoku a výšky dopravy.

Technické parametry

Materiál	rotoře
Kód	60190797
Značka	IVAR

Tyto parametry jsou klíčové pro určení vhodnosti čerpadla pro konkrétní aplikaci. Průtok a výška dopravy ukazují, jak čerpadlo může splnit hydraulické požadavky systému. Maximální hloubka ponoru a rozsah teplot definují prostředí, ve kterém čerpadlo může pracovat. Typ motoru a třída izolace jsou důležité pro zajištění dlouhodobého výkonu a bezpečnosti v ponorových podmínkách.

Montáž a připojení

Montáž IVAR S4 2/14 T 4OL vyžaduje pečlivé plánování, aby byla zajištěna správná srovnání a bezpečné upevnění. Čerpadlo musí být namontováno svisle do vrtané studny, přičemž filtr na vstupu musí být umístěn dole, aby se zabránilo vniknutí usazenin. Velikost výstupního potrubí se liší podle modelu, s možností 1 1/4 palce a 2 palce. Čerpadlo je připojeno k elektrickému napájení pomocí systému 3x230V nebo 3x400V 50 Hz. Je důležité ověřit elektrickou kompatibilitu a zajistit, že motor je správně uzemněn. Běžné chyby při montáži zahrnují nesprávné srovnání, což může způsobit mechanické namáhání, a nedostatečné upevnění čerpadla vhodným zavěšovacím systémem, což může vést k vibracím a předčasnému opotřebení.

Kompatibilita a příslušenství

Toto čerpadlo je kompatibilní se standardními systémy pro studny a vrtané studny, které vyžadují čerpadlo o průměru 4 palce. Je navrženo pro práci s neagresivní, čistou vodou a musí být používáno s vhodným řídicím systémem pro správu cyklů zapnutí-vypnutí a zabránění přetížení. Příslušenství, jako je chladič, může být potřeba pro horizontální montáž. Další komponenty, jako jsou tlakové spínače, průtokoměry a řídicí panely, jsou obvykle potřeba k integraci čerpadla do kompletního systému zásobování vodou. Čerpadlo musí být používáno s kompatibilním zdrojem elektrické energie a elektrickými ochrannými zařízeními, aby byla zajištěna bezpečná provozní fáze.

Technický pozadí pro projektanty

IVAR S4 2/14 T 4OL je odstředivé submersní čerpadlo o průměru 4 palce a s motorem o výkonu 0,75kW. Rotor je vyroben z technického polymeru, což zajišťuje vysokou účinnost a snižuje opotřebení způsobené abrazií. Oběhový kroužek, hřídel a spojka jsou vyrobeny z nerezové oceli AISI 304, což zaručuje odolnost proti korozi a mechanickému namáhání. Motor je dvoupólový asynchronní typ s nerezovým pouzdrem a mechanickým těsněním z uhlíkové keramiky, které zabrání vniknutí vody. Čerpadlo je navrženo tak, aby vyhovovalo směrnici Eco Design (ErP), s indexem MEI alespoň 0,4. Integrace čerpadla do systému musí zahrnovat hydraulické zatížení, počet cyklů zapnutí-vypnutí a potřebu elektrických ochranných zařízení, aby byla zajištěna dlouhodobá spolehlivost.

Služba a provoz

Pravidelná kontrola čerpadla je nezbytná pro zajištění jeho pokračujícího výkonu. Mechanické těsnění a rotor by měly být kontrolovány na známky opotřebení nebo poškození a izolace motoru by měla být pravidelně testována. Čerpadlo by nemělo být provozováno nad maximální hloubkou ponoru nebo rozsahem teplot, protože to může vést k přehřátí a mechanickému selhání. Maximální počet cyklů zapnutí-vypnutí za hodinu je 20, a překročení tohoto limitu může zkrátit životnost motoru. Čerpadlo je vybaveno klasifikací IP68, která umožňuje jeho plně ponorový provoz bez rizika vniknutí vody. Třída izolace F zajišťuje, že motor může odolat vysokým provozním teplotám bez degradace.

Nejčastější otázky

Může být IVAR S4 2/14 T 4OL namontován vodorovně?
Ano, čerpadlo může být namontováno vodorovně, ale doporučuje se chladič, aby se zabránilo přehřátí a zajistil se správný provoz.

Jaká je maximální přípustná hladina písku ve vodě?
Čerpadlo je vhodné pro vodu s maximální hladinou písku 150 g/m³. Překročení tohoto limitu může způsobit abrazivní poškození a snížit účinnost čerpadla.

Jaké materiály jsou použity pro rotor a oběhový kroužek?
Rotor je vyroben z technického polymeru, zatímco oběhový kroužek, hřídel a spojka jsou vyrobeny z nerezové oceli AISI 304 pro odolnost a odolnost proti korozi.

Jaká je maximální hloubka ponoru tohoto čerpadla?
Čerpadlo může být ponorné až do maximální hloubky 250 metrů, což ho činí vhodným pro hluboké vrtané studny a studny.
