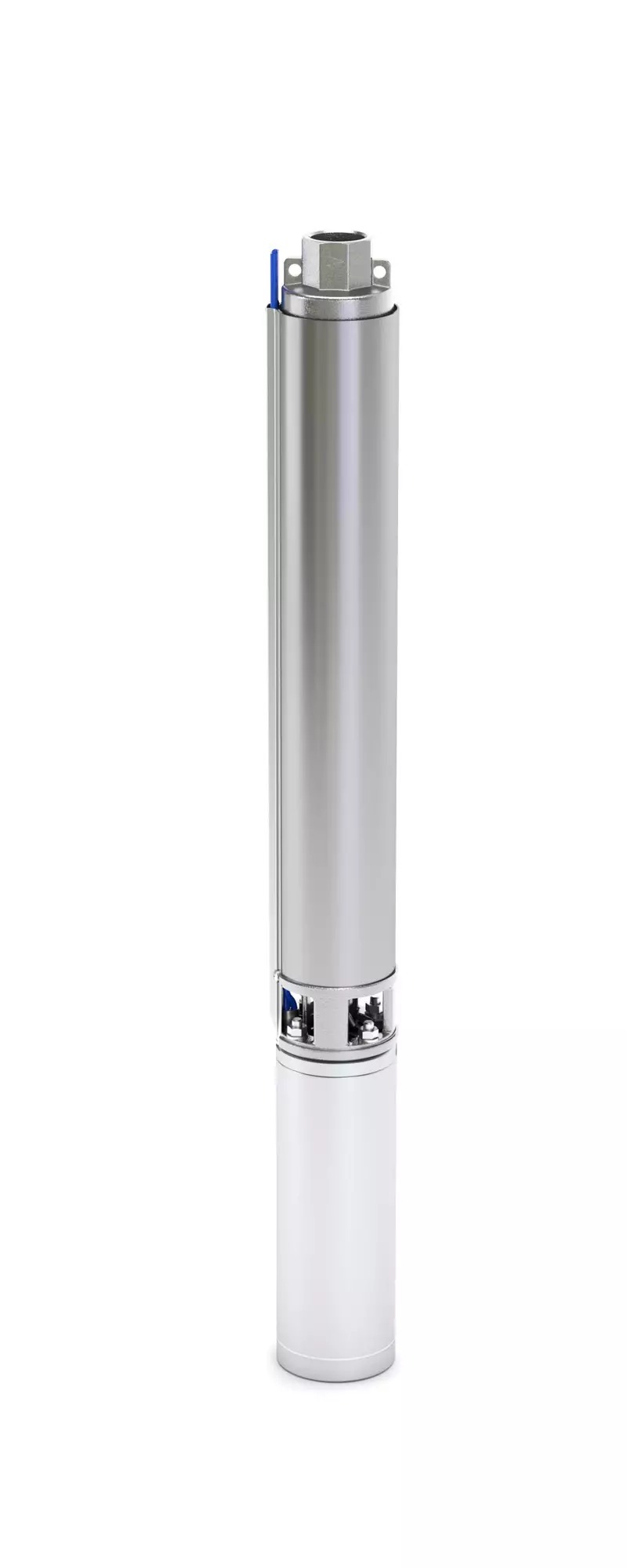

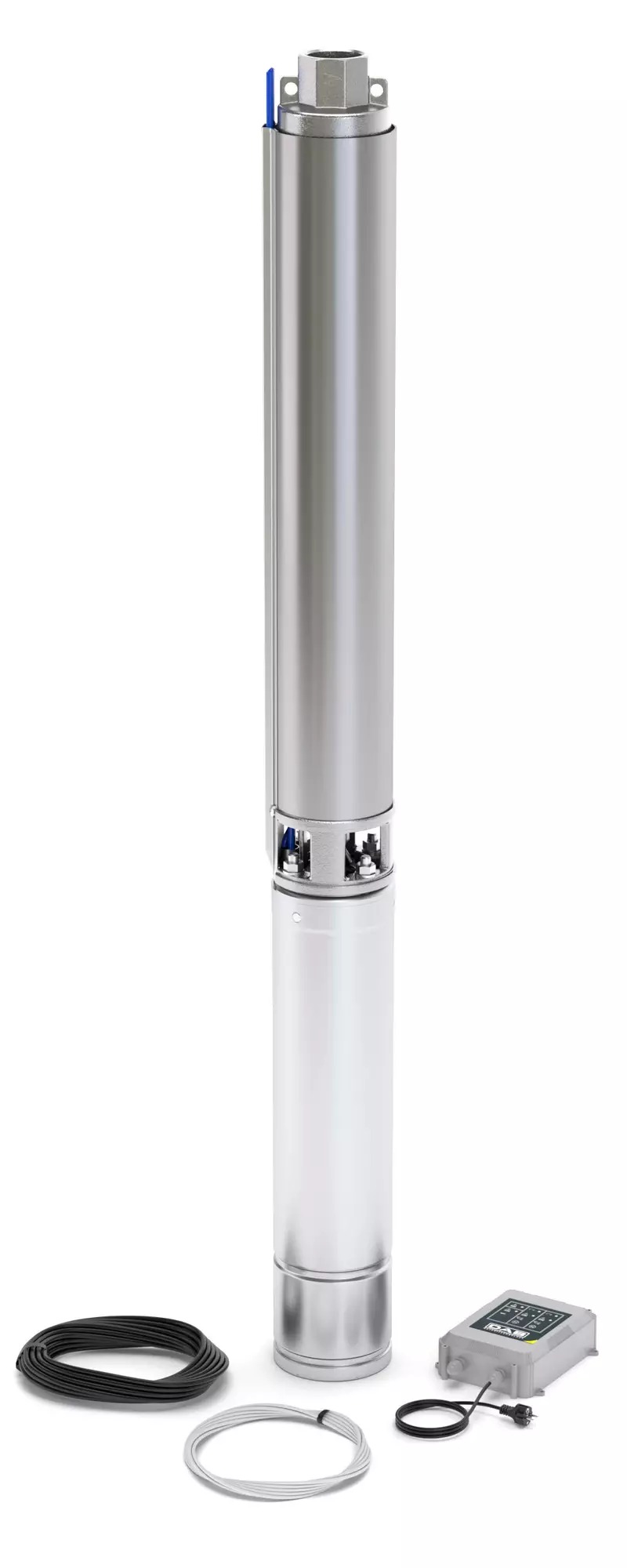

S4 3/39 M KIT 4OL 4 palce submerzní čerpadlo pro studny a vrtané studny - 2,2kW - 1x230V

Detailní popis produktu

Svislé montování do hlubokých studní a vrtaných studní je typické pro řadu IVAR S4. Tato čerpadla se běžně používají v průmyslových, komerčních a zemědělských systémech pro zásobování vodou. Zvládají čistou vodu s nízkým obsahem nečistot a jsou vhodná pro zvyšování tlaku, distribuci a zavlažování. Konstrukce umožňuje vysokou účinnost při proměnlivém průtoku. Montéry by měli zajistit kompatibilitu pouzdra studny s průměrem 4 palce a ověřit, že kvalita vody odpovídá specifikacím čerpadla.

Čerpadlo je vhodné jak pro bytové, tak pro velké infrastrukturní projekty, včetně nádrží, čerpacích stanic a požárních systémů. Často se integruje do uzavřených systémů, kde je potřeba konzistentního průtoku a tlaku. Pro optimální výkon musí být čerpadlo plně ponořeno a namontováno svisle. Vodorovné montování je možné, ale vyžaduje dodatečná opatření pro chlazení, jako je ochranný plášť.

Technické parametry

Maximální průtok 21,6 m³/h a výška 427 m definují výkon čerpadla pro hluboké studny. Výkon 2,2 kW určuje hydraulický výstup a spotřebu energie. Klasifikace IP68 zajišťuje plnou ochranu proti proniknutí vody, zatímco třída izolace F ukazuje na tepelnou odolnost. Jednofázová varianta 1x230V umožňuje flexibilní elektrické připojení, i když jsou k dispozici i trojfázové varianty.

Montáž a připojení

Začněte kontrolou pouzdra studny, abyste potvrdili, že vnitřní průměr přesahuje 99 mm. Použijte zvedací zařízení k svislému snížení čerpadla, přičemž se ujistěte, že kabel není při nasazování zkroucený. Připojte odtokovou trubku pomocí závitových spojek o průměru 1 1/4 palce nebo 2 palce v závislosti na příponě modelu (např. S4-1 až S4-16). Upevněte čerpadlo pomocí dodaných závěsných prstenců a zajistěte, aby filtr na vstupu byl umístěn jen nad dnem studny, aby se zabránilo poškození sedimentem.

Ověřte, že elektrické připojení odpovídá požadovanému napětí čerpadla (1x230V nebo 3x230V–400V). Zemnění je nezbytné pro bezpečnost. Pro regulaci otáček může být potřeba frekvenční měnič. Běžné chyby zahrnují nesprávnou orientaci, nedostatečnou hloubku ponoření nebo použití nekompatibilních trubkových materiálů. Vždy otestujte systém krátkým provozem bez plného výkonu, abyste zjistili úniky nebo nesrovnalosti.

Kompatibilita a příslušenství

Toto čerpadlo je kompatibilní s běžnými pouzdry o průměru 4 palce a vyžaduje odpovídající zvedací tyče nebo lana pro údržbu. Příslušenství, jako jsou tlakové nádoby, uzavírací ventily a ovládací panely, mohou být potřeba pro plnou integraci systému. Čerpadlo lze kombinovat s průtokoměry a hladinovými senzory pro automatický provoz. Ujistěte se, že všechny komponenty jsou vyhodnoceny pro stejný pracovní tlak a teplotní rozsah.

Technický pozadí pro projektanty

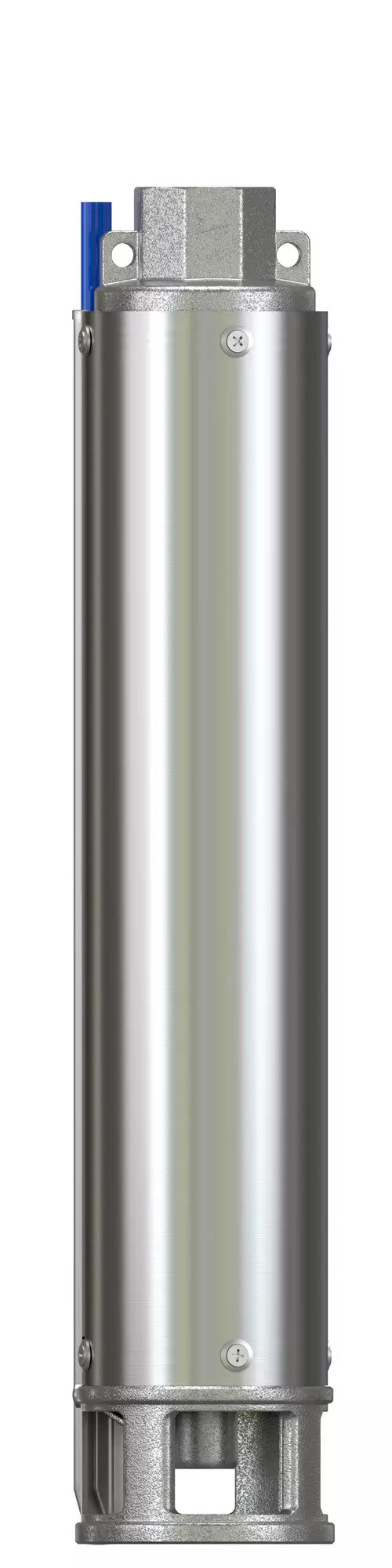

IVAR S4 3/39 M KIT 4OL je odstředivé submerzní čerpadlo poháněné dvoupólovým asynchronním motorem. Části motoru v kontaktu s vodou jsou vyrobeny z AISI 304L nerezové oceli, která poskytuje odolnost proti korozi a mechanickou odolnost. Lopatka je vyrobena z technického polymeru, což snižuje opotřebení a zvyšuje účinnost. Motor je uzavřený potravinářským mazivem pro chlazení ložisek a je chráněn uhlíkovo-keramickým mechanickým těsněním proti úniku.

Integrace do systému závisí na hydraulickém požadavku a vlastnostech studny. Vysoká hodnota MEI (Minimum Efficiency Index) čerpadla odpovídá směrnici ErP, což z něj dělá vhodný výběr pro energeticky efektivní návrhy. Maximální hloubka ponoření 250 m umožňuje provoz v hlubokých vodárenských zásobnicích. Projektanti musí zohlednit povolený počet spouštění za hodinu (20/h), aby se zabránilo přehřátí motoru a zajistilo dlouhodobou spolehlivost.

Údržba a provoz

Doporučuje se pravidelná kontrola mechanického těsnění a opotřebení lopatek, aby se udržela účinnost. Pravidelně kontrolovat vstupní filtr na zácpy a případně jej vyčistit nebo vyměnit. Monitorujte elektrické výkony čerpadla pomocí multimetru, abyste zjistili nerovnováhy nebo degradaci izolace. Klasifikace IP68 vylučuje potřebu pravidelné kontroly těsnění, ale jakákoli viditelná poškození pouzdra by měla být okamžitě opravena.

Ujistěte se, že čerpadlo je odstraněno pro údržbu v ovládaném prostředí, aby se zabránilo znečištění. Při sestavování postupujte podle pokynů výrobce, aby se zachovala integrita těsnění a komponent. Nejsou specifikovány plánované intervaly údržby, ale doporučuje se sledovat provozní parametry, abyste zjistili rané známky selhání, jako je snížený průtok nebo zvýšené vibrace.

Nejčastější otázky

Může IVAR S4 3/39 M KIT 4OL pracovat v vodorovné montáži?
Ano, ale doporučuje se chlazení plášťem, aby se zabránilo přehřátí z důvodu omezeného proudění vzduchu v vodorovné poloze.

Jaký je maximální povolený obsah písku ve vodě?
Čerpadlo může zvládnout až 150 g/m³ jemného písku, poskytuje-li částice nejsou řezivé a jsou rovnoměrně rozděleny ve vodě.

Je frekvenční měnič kompatibilní s tímto modelem?
Frekvenční měnič lze použít k regulaci otáček čerpadla, ale musí být ověřena izolace motoru a tepelná ochrana pro provoz s proměnnou frekvencí.

Jaké materiály jsou použity pro pouzdro a lopatky čerpadla?
Pouzdro je vyrobeno z AISI 304 nerezové oceli mikroodlití, zatímco lopatka je vyrobena z technického polymeru pro odolnost a účinnost.
