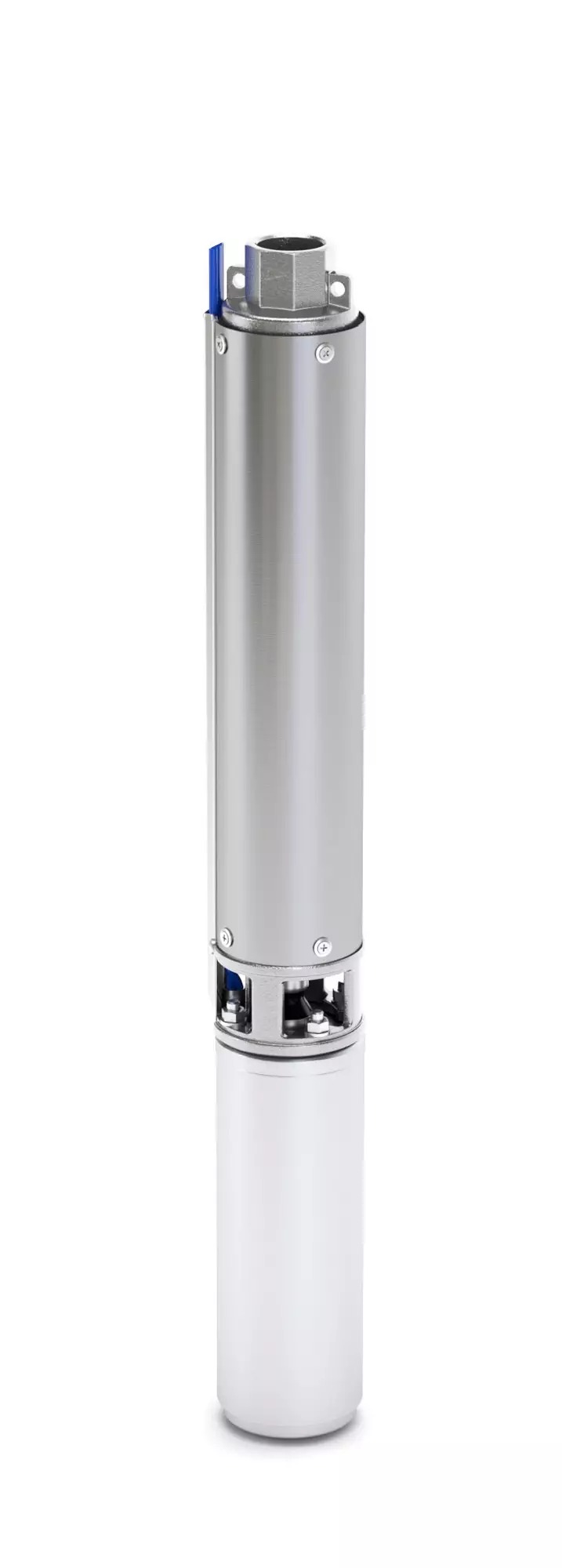

S4 4/14 M 4GG 4 palce submerzní čerpadlo pro studny a vrtané studny - 1,1kW - 1x230V

Detailní popis produktu

Submerzní čerpadla řady S4 4/14 M 4GG se běžně používají v zásobovacích systémech vodou pro vrtané studny a studny o průměru větším než 4 palce. Tyto jednotky jsou vhodné pro čerpání čisté vody v různých aplikacích, včetně bytového a průmyslového zásobování vodou, zavlažovacích systémů, požární ochrany a zvyšování tlaku. Konstrukce čerpadla zajišťuje kompatibilitu s systémy vyžadujícími vysoké průtoky a významný tlak. Montéry často setkávají s tímto modelem v stavebních projektech, vodohospodářských systémech zemědělství a městské vodárenské infrastruktuře. Čerpadlo je určeno pro svislou instalaci, ale lze ho zavěsit i vodorovně, pokud je to nutné. Díky vysoké maximální hloubce ponoru je vhodné pro hluboké zdroje vody.

Při výběru tohoto čerpadla musí montér zvážit hydraulické požadavky systému, včetně požadovaného průtoku a celkového tlaku. Čerpadlo je navrženo pro použití s neagresivní, chemicky neutrální, neviskózní vodou podobnou pitné vodě. Maximální povolený obsah písku ve vodě je 150 g/m³. Čerpadlo má tělo a komponenty v kontaktu s vodou vyrobené z nerezové oceli AISI 304, což zajišťuje odolnost v koroze. Rozsah provozních teplot čerpané vody je od 0°C do +40°C. Čerpadlo je vhodné pro použití v systémech s až 20 spouštěními za hodinu, což z něj dělá vhodný prvek pro aplikace s častým cyklováním.

Technické parametry

Technické parametry čerpadla IVAR S4 4/14 M 4GG jsou zásadní pro správné rozměření a integraci do systému. Maximální průtok 21,6 m³/h a výška 427 m definují hydraulické vlastnosti čerpadla. Výkon 1,1kW a jednofázové napájení 230V jsou klíčové faktory pro určení požadované elektrické infrastruktury. Maximální hloubka ponoru 300 m umožňuje použití čerpadla v hlubokých studních a vrtacích studních. Klasifikace IP68 a izolační třída F potvrzují vhodnost čerpadla pro neustálý ponor a provoz v náročných podmínkách.

Instalace a připojení

Instalace submerzního čerpadla IVAR S4 4/14 M 4GG vyžaduje pečlivou přípravu, aby byla zajištěna optimální výkon a trvanlivost. Čerpadlo se obvykle instaluje svisle do studny nebo vrtané studny, ale horizontální instalace je možná, pokud systém vyžaduje. Čerpadlo musí být spuštěno do zdroje vody pomocí vhodného kabelu a podpěrného systému, aby se zabránilo mechanickému namáhání motoru. Elektrické připojení se provádí přes jednofázové napájení 230V a kabel musí být správně zabezpečen, aby se zabránilo poškození během provozu.

Čerpadlo má odvod 1¼ palce pro modely S4-1 až S4-4 a odvod 2 palce pro modely S4-8 až S4-16. Přívod a odvod musí být ověřeny pro kompatibilitu s existujícím potrubím. Čerpadlo má integrovaný nezpětný ventil, který zabrání zpětnému průtoku a hydraulickému rázu. Montér by měl ověřit, zda průměr studny nebo vrtané studny je dostatečný k umístění čerpadla a umožní přístup pro údržbu. Běžné chyby při instalaci zahrnují nesprávné vedení kabelu, nedostatečnou podpěru těla čerpadla a nekontrolu kvality vody před instalací.

Kompatibilita a příslušenství

Čerpadlo IVAR S4 4/14 M 4GG je kompatibilní se standardními systémy zásobování vodou a lze ho integrovat jak do nových, tak do stávajících instalací. Často se používá spolu s tlakovými nádržemi, řídicími panely a průtokoměry k regulaci výkonu systému. Čerpadlo je navrženo pro použití s nekorozií vodou a nevyžaduje žádnou další chemickou úpravu. K instalaci nejsou potřeba žádné konkrétní příslušenství, ale doporučuje se chladič k zvýšení účinnosti čerpadla v prostředí s vysokou teplotou. Čerpadlo je vhodné pro použití s různými řídicími systémy, včetně programovatelných logických kontrolerů a automatických hladinových čidel.

Technický pozadí pro projektanty

Čerpadlo IVAR S4 4/14 M 4GG pracuje na principu odstředivého čerpání, kde rotor generuje tlakový rozdíl pro pohon vody v systému. Motor je dvoupólová asynchronní jednotka s komponenty v kontaktu s vodou vyrobenými z nerezové oceli AISI 304. Rotor je podporován kluznými radiálními ložiskami a axiální zatížení jsou řešena robustním kluzným tlačným ložiskem. Motor je chlazen a mazán směsí vody a glykolu, což zajišťuje spolehlivý provoz v podmínkách ponoru. Rotor je vyroben z technopolymeru, materiálu vybraného pro svou vysokou účinnost a soulad s ErP směrnicí (2009/125/ES). Návrh čerpadla minimalizuje spotřebu energie, přičemž udržuje vysoký hydraulický výkon. Integrace čerpadla do systému musí zahrnovat požadovaný průtok, výšku tlaku a kapacitu elektrického napájení.

Údržba a provoz

Čerpadlo IVAR S4 4/14 M 4GG vyžaduje minimální údržbu díky své odolné konstrukci a uzavřenému návrhu. Čerpadlo má integrovaný nezpětný ventil, který lze odstranit pro kontrolu a čištění. Montér by měl pravidelně kontrolovat kvalitu vody, aby se ujistil, že obsah písku nepřekročí maximální povolenou hranici. Provozní teplota čerpadla musí být sledována, aby se zabránilo přehřátí, zejména v prostředí s vysokou teplotou. Trvanlivost čerpadla je ovlivněna kvalitou čerpané vody a četností provozu. V technické dokumentaci nejsou definovány konkrétní intervaly údržby, ale doporučuje se pravidelné kontroly pro zajištění pokračujícího výkonu.

Nejčastější otázky

Může být čerpadlo IVAR S4 4/14 M 4GG použito s třífázovým napájením?
Ano, čerpadlo je kompatibilní s jednofázovým napájením 230V i třífázovým napájením 230V nebo 400V. Elektrické připojení musí být nakonfigurováno podle požadavků systému.

Je čerpadlo vhodné pro použití s vodou s vysokým obsahem písku?
Ne, maximální povolený obsah písku je 150 g/m³. Překročení této hranice může způsobit abrazivní poškození a snížit účinnost a trvanlivost čerpadla.

Může být čerpadlo instalováno vodorovně?
Ano, vodorovná instalace je možná, ale doporučuje se použít chladič k zajištění správného odvodu tepla a udržení účinnosti.

Jaká je maximální hloubka ponoru čerpadla?
Čerpadlo je klasifikováno pro maximální hloubku ponoru 300 m, což ho činí vhodným pro hluboké studny a vrtané studny.
