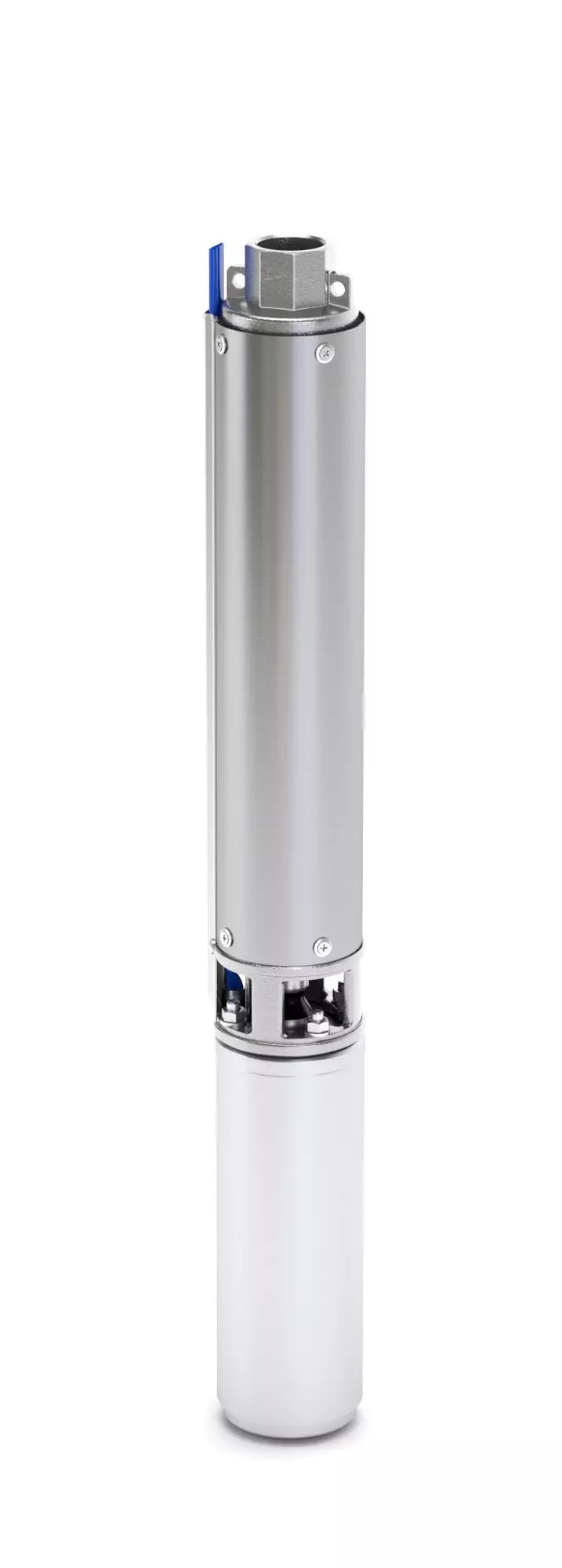

S4 4/27 T 4GG 4 palce submersní čerpadlo pro studny a vrtany - 2,2kW - 3x230V

Detailní popis produktu

Toto 4 palce submersní čerpadlo se běžně používá v hlubokých studnách a vrtanech v průmyslových, komerčních a bytových objektech. Používá se k vytahování čisté vody pro domácnost, zavlažování, požární ochranu a zajištění tlaku v distribučních sítích. Čerpadlo je vhodné pro svislé montáže ve studnách nebo vrtanech větších než 4 palce v průměru. Vodorovná montáž je možná, ale neodporujeme ji, pokud nejsou k dispozici dodatečné opatření. Čerpadlo může pracovat neustále za definovaných podmínek, což ho činí vhodným pro 24/7 provoz ve městských vodovodních systémech nebo zemědělské infrastruktuře.

Při integraci do systému je čerpadlo běžně součástí kompletního vrtaného zásobování včetně krytu, elektrických kabelů a řídicích jednotek. Těsnění a izolace čerpadla umožňují maximální ponoření až do 300 m. Neopotřebitelné ocelové komponenty zajišťují odolnost v korozi, zatímco polymerové čerpadla optimalizují energetickou účinnost v souladu s normami ErP. Design podporuje několik spouštění a vypínání za hodinu, což ho činí přizpůsobivým proměnlivým požadavkům, jako je sezónní zavlažování nebo období maximálního využití vody.

Technické parametry

Instalace a připojení

Instalace by měla začít ověřením vnitřního stavu studny nebo vrtaného zásobování, aby splňovaly minimální požadavky na průměr. Čerpadlo musí být svisle sníženo pomocí vyhrazeného kabelu nebo zvedacího systému. Sání a výstup jsou vyrobeny z AISI 304 neopotřebitelné oceli, což zajišťuje odolnost proti korozi a opotřebení při dlouhodobém ponoření. Čerpadlo obsahuje vestavěný filtr, který zabrání vstupu velkých nečistot do čerpadlové komory.

Výstupní porty se liší mezi modely: menší varianty (S4-1 až S4-4) mají 1¼ palce závitové výstupy, zatímco větší modely (S4-8 a vyšší) používají 2 palce připojení. Instalatéři musí potvrdit kompatibilitu těchto portů s potrubním systémem před připojením. Čerpadlo by mělo být připojeno přes vyhrazený jistič a chráněno termickým přetížením, aby se zabránilo poškození při přetížení. Běžné chyby zahrnují nesprávné zarovnání výstupního potrubí, nesprávné uzemnění a nedostatečné kontrolování integrity kabelové izolace před snížením jednotky do studny.

Kompatibilita a příslušenství

S4 4/27 T 4GG je kompatibilní se standardními 3-fázovými zdroji energie a může být integrován s řídicími panely s frekvence měniči pro regulaci rychlosti. Často se používá spolu s tlakovými nádoby, zpětnými kohouty a průtokoměry v uzavřených systémech. Při instalaci ve studnách s vysokým obsahem písku je vhodné použít pískový oddělovač nebo předfiltrační systém, aby se snížilo opotřebení čerpadla a ložisek. Další příslušenství, jako jsou chladiče, mohou být nutné pro instalace překračující doporučené okolní teploty.

Technický pozadí pro projektanty

Toto submersní čerpadlo pracuje na principu odstředivé síly generované rotujícími polymerovými čerpadly. Motor je chlazen směsí vody a glykolu, která proudí přes ložiskové těsnění a rotorovou komoru. Neopotřebitelný kryt a AISI 304 komponenty zajišťují konstrukční integritu i v agresivních vodních prostředích. Čerpadla jsou vyrobeny z technopolymeru, aby se snížily ztráty tření a zlepšila celková účinnost, zejména při zpracování neopotřebitelné, neutrální pH vody.

Integrace do čerpací stanice vyžaduje pečlivou zvážení celkové dynamické výšky, včetně statického zdvihu, tření v potrubí a jakékoliv změny výšky. Design zahrnuje odstranitelný zpětný kohout, který zabrání zpětnému průtoku v případě výpadku napájení. Dlouhodobá účinnost závisí na udržování čisté vody, pravidelné kontrole izolace kabelu a zajištění, že motor zůstává dostatečně chlazený během neustálého provozu.

Služba a provoz

Doporučuje se pravidelná inspekce čerpadla, s důrazem na známky mechanického opotřebení, úroveň vibrací a stav elektrické izolace. Maximální počet spouštěk za hodinu je omezen na 20, což pomáhá prodloužit životnost motoru a řídicích komponent. V poskytnutých datech nejsou uvedeny žádné plánované intervaly údržby, ale pravidelné kontroly vstupního filtru a výstupního portu na blokace jsou doporučeny. Pokud čerpadlo často přetěžuje nebo má snížený průtok, může to znamenat problémy s usazováním písku nebo přehřátím motoru, což vyžaduje okamžité vyšetření.

Nejčastější otázky

Může být S4 4/27 T 4GG použit s vodou obsahující písek?
Ano, může zvládnout až 150 g/m³ písku, ale nadměrné usazeniny mohou vyžadovat předfiltrační systém nebo pískový oddělovač, aby se zabránilo předčasnému opotřebení čerpadla a ložisek.

Je podporována vodorovná instalace?
Vodorovná instalace je technicky možná, ale neodporujeme ji. Svislé uspořádání je preferováno, aby se udržely správné průtokové dynamiky a zabránilo se riziku kavitace.

Jaká je maximální hloubka ponoření čerpadla?
Čerpadlo je certifikováno pro maximální ponoření až do 300 m, pokud zůstává voda v rámci specifikovaného teplotního rozsahu a bez opotřebitelných částic.

Dosahuje čerpadlo energetické účinnosti?
Ano, čerpadlo splňuje směrnici ErP a má Minimum Energy Efficiency Index (MEI) ≥ 0,4, což znamená zlepšenou energetickou výkonnost ve srovnání s staršími modely.
