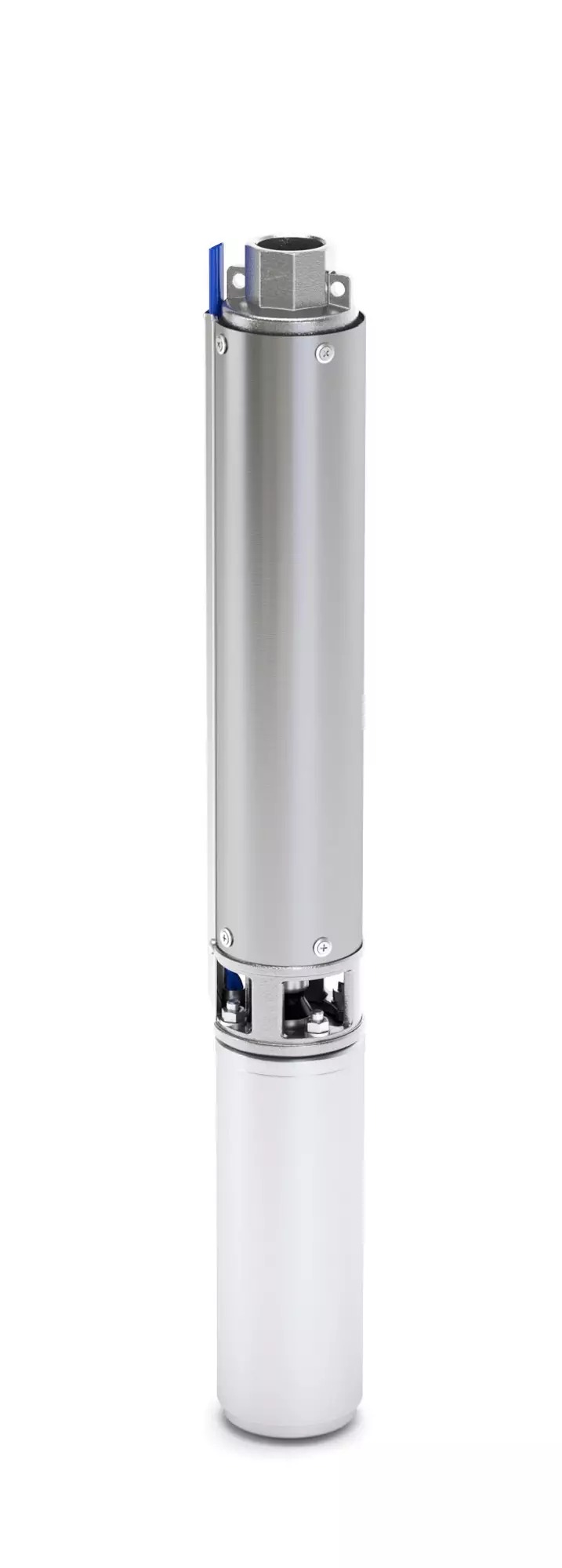

S4 4/4 M KIT 4GG 4 palce submersní čerpadlo pro studny a vrtané studny - 0,37kW - 1x230V

Detailní popis produktu

Toto IVAR S4 4/4 M KIT 4GG submersní čerpadlo se běžně používá v aplikacích hlubokých studen a vrtaných studen, kde je vyžadována spolehlivá extrakce vody. Je vhodné pro civilní, průmyslové a zemědělské systémy, včetně sítí zásobování vodou, systémů zvyšování tlaku a zavlažovacích zařízení. Čerpadlo pracuje efektivně ve svislé poloze, i když horizontální instalace je možná s vhodnými opatřeními. Návrh zajišťuje kompatibilitu s systémy vyžadujícími nepřetržitý provoz a vysoký výškový tlak.

Čerpadlo se obvykle nasazuje v prostředích, kde je voda čistá, nekorozi a bez abrazivních částic. Je zvláště vhodné pro střední až velké aplikace, kde jsou kritické konzistentní průtok a tlak. Použití nerezové oceli a polymerových komponent zajišťuje dlouhodobou spolehlivost v náročných podmínkách, jako jsou kolísající hladiny vody nebo dlouhodobá submerze.

Technické parametry

Instalace a připojení

Instalace začíná ověřením, že průměr studny nebo vrtané studny přesahuje 4 palce, a zajištěním, že voda je bez pevných nečistot. Čerpadlo by mělo být svisle spuštěno pomocí bezpečného zavěšovacího systému. Výstupní a sací hrdla vyžadují vhodné potrubní připojení – 1 ¼ palce pro modely S4-1 až S4-6 a 2 palce pro S4-8 až S4-16. Elektrické připojení musí být provedeno pomocí výhradního okruhu s správnou konfigurací fází (1x230 V nebo 3x230/400 V) a ochranného obalu s IP68. Doporučuje se chladič, aby se zabránilo přehřátí při prodlouženém provozu.

Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedostatečný prostor pro průtok a nedostatečné upevnění čerpadla. Maximální hloubka submerze 300 m musí být zohledněna při plánování instalace. Aby se zabránilo mechanickému stresu, čerpadlo by nemělo překročit 20 spuštění za hodinu. Místo instalace musí být bez nečistot a čerpadlo musí být plně ponořeno, aby bylo zajištěno správné nasávání a provoz.

Kompatibilita a příslušenství

IVAR S4 4/4 M KIT 4GG je kompatibilní se standardními systémy hlubokých studen a vrtaných studen, pokud jsou splněny hydraulické a elektrické požadavky. Integruje se s tlakovými nádoby, ovládacími panely a regulátory průtoku, aby vytvořil kompletní čerpací systém. Pro optimální výkon by měl být doplněn vhodným chladičem a ochranným pouzdrem, aby byl prodloužen provozní rychlost. Další komponenty, jako jsou filtry a uzavírací ventily, mohou být vyžadovány v závislosti na návrhu systému a vlastnostech tekutiny.

Technický pozadí pro projektanty

Čerpadlo pracuje na principu odstředivého čerpadla, které využívá motorově poháněný rotor k vytvoření tlaku a pohonu vody. Motor 4GG je dvoupólová asynchronní jednotka s ocelovými komponenty v kontaktu s vodou, což zajišťuje odolnost proti korozi. Motor je chlazen směsí vody a glykolu, zatímco rotor je podporován radiálními kluznými ložiskami. Rotor je vyroben z technického polymeru, který snižuje tření a zvyšuje účinnost v souladu s ErP směrnicí (MEI ≥ 0,4). Integrace do systému vyžaduje pečlivou analýzu průtoku, ztrát tlaku a elektrické zátěže, aby se zabránilo přetížení a zajistila stabilní provoz.

Služba a provoz

Údržba zahrnuje pravidelnou kontrolu těsnosti čerpadla, stavu ložisek a elektrických připojení. Chladič a ochranné pouzdro by měly být kontrolovány na opotřebení a poškození. Čerpadlo je navrženo pro dlouhodobý provoz, a proto nevyžaduje časté údržby. Jakékoliv známky vibrací, hluku nebo sníženého výkonu by měly být okamžitě vyšetřeny. Čerpadlo by mělo být odstraněno a prošetřeno, pokud je podezření, že bylo vystaveno abrazivním nebo korozi látkám mimo stanovená omezení.

Nejčastější otázky

Může být IVAR S4 4/4 M KIT 4GG nainstalován vodorovně?
Ano, horizontální instalace je možná, ale není doporučována, pokud není použit chladič, aby se zabránilo přehřátí a zajistila správná dynamika průtoku.

Jaký je maximální povolený obsah písku ve vodě?
Čerpadlo dokáže zvládnout až 150 g/m³ písku. Překročení tohoto limitu zvyšuje opotřebení rotoru a postupně snižuje účinnost.

Je čerpadlo vhodné pro použití s agresivními nebo chemicky aktivními tekutinami?
Ne, čerpadlo je určeno pro neutrální, nekorozi tekutiny podobné vodě. Agresivní nebo chemicky aktivní látky mohou poškodit polymerové komponenty a zkomplikovat provoz.

Může být čerpadlo provozováno při teplotách pod 0°C?
Ano, čerpadlo je schopné pracovat až do 0°C. Doporučuje se však použití chladicí směsi na bázi glykolu v mrazivých podmínkách, aby se zabránilo vzniku ledu uvnitř motorového pouzdra.
