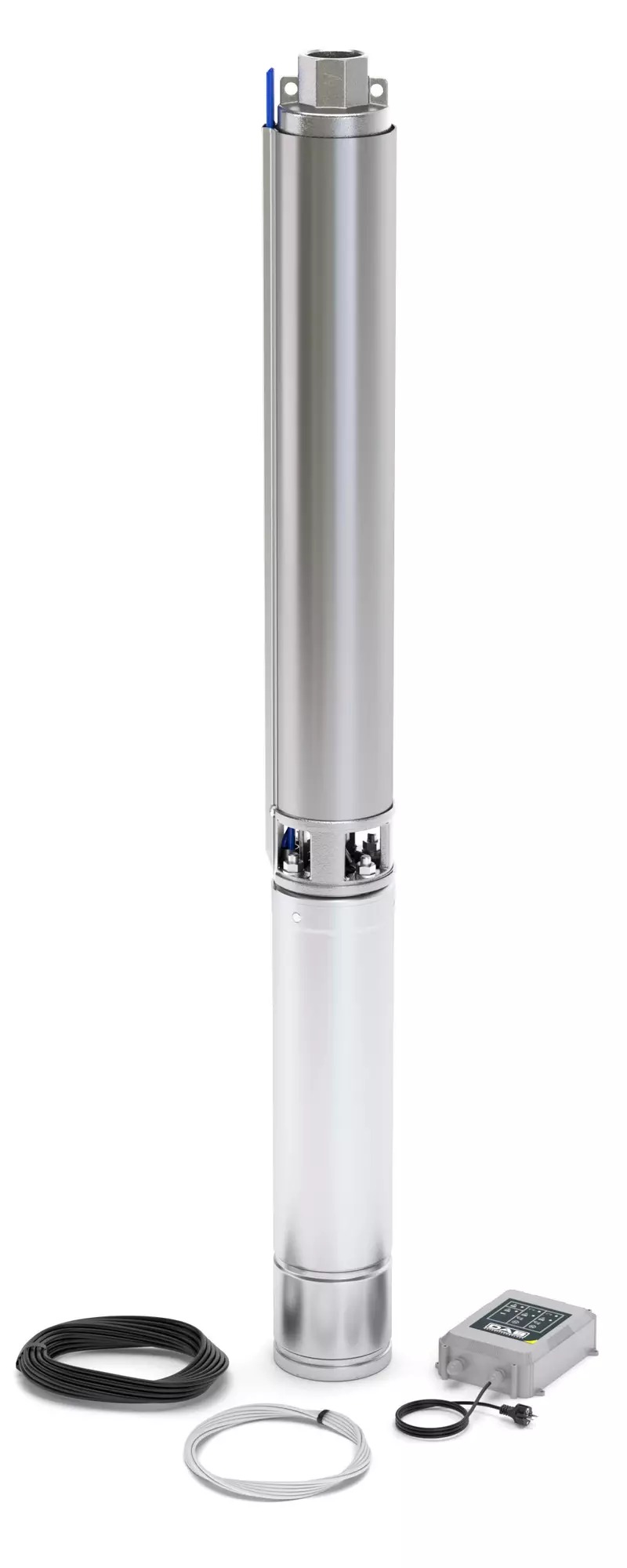

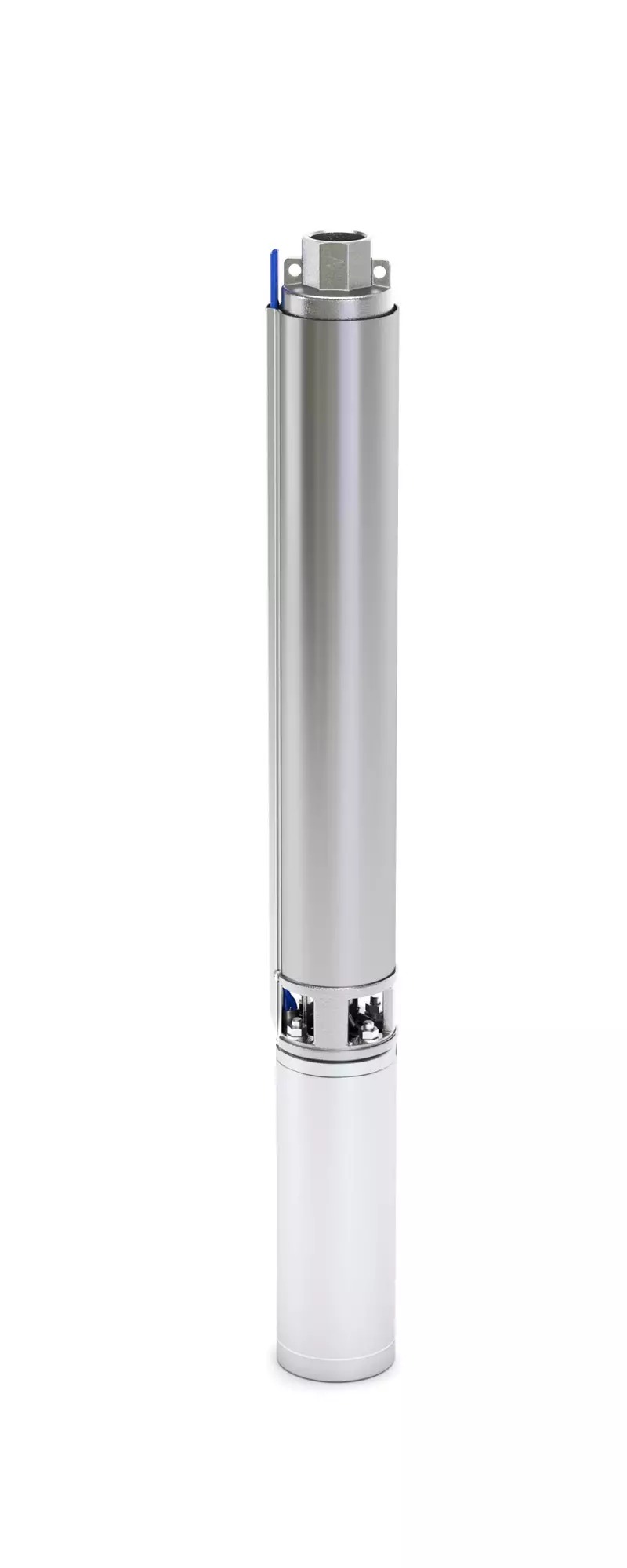

S4 4/4 M KIT 4OL 4palce submerzní čerpadlo pro studny a vrtané studny - 0,37kW - 1x230V

Detailní popis produktu

Vertikální submerzní čerpadla jsou základním prvkem vodovodních systémů ve studnách a vrtaných studnách. Tyto jednotky pracují plně ponořené a dopravují vodu vertikálními hřídeli do nádrží nebo distribučních sítí. Často se používají v zásobování vodou na venkově, zavlažování a v menších až středních průmyslových aplikacích, kde je potřeba spolehlivé a kompaktní řešení. Montážní firmy by měly zajistit správné umístění čerpadla v rouru studny a zabezpečit, že všechny elektrické přípojky jsou bezpečné a vodotěsné. Horizontální montáž je možná, ale vyžaduje dodatečná opatření pro chlazení.

Při integraci takového čerpadla do systému je třeba zohlednit hydraulický výškový rozdíl, požadovaný průtok a chemické složení vody. Čerpadlo musí být kompatibilní s konstrukcí studny a schopné zvládnout očekávaný obsah písku a rozsah teplot. Správné zapojení do elektrické sítě a řídicích systémů je klíčové pro dlouhodobou funkčnost a bezpečnost.

Technické parametry

Materiál	rozetě
Kód	60191419
Značka	IVAR

Technické parametry definují provozní limity a výkonnost čerpadla. Například maximální průtok a výškový rozdíl určují vhodnost čerpadla pro konkrétní aplikace. Složení materiálů komponent, jako jsou rozetě a těleso, ovlivňuje odolnost proti korozi a opotřebení, zatímco třída izolace motoru a krytí zajišťují bezpečný provoz ve vlhkém prostředí.

Instalace a připojení

Čerpadlo nasaďte vertikálně do studny a zajistěte, aby filtr na vstupu byl umístěn jen několik centimetrů nad dnem studny, aby se zabránilo nasávání usazenin. Čerpadlo zabezpečte pomocí závěsných prstenů a ověřte, že kabel je bezpečně veden k povrchu. Připojte čerpadlo k elektrické síti pomocí vlastního okruhu s vhodnými pojistky a ochrannými prvky. Při prvním testování zkontrolujte směr otáčení motoru, aby byl průtok v požadovaném směru. Vyhněte se překročení maximálního počtu spouštění za hodinu, aby nedošlo k předčasnému poškození motoru. Zkontrolujte, zda je těleso čerpadla plně utěsněné a závitový uzávěr kabelu pevně utažený, aby bylo zachováno krytí IP68.

Kompatibilita a příslušenství

Toto čerpadlo je kompatibilní se standardními 4palcovými rourami studen a může být integrováno s tlakovými nádržemi, průtokoměry a řídicími panely. Podle potřeby mohou být potřeba další příslušenství, jako jsou uzavírací ventily, nezpětné ventily a chladiče. Zajistěte, že elektrický systém zahrnuje ochranu proti přetížení a vhodnou spouštěcí jednotku pro jednofázový provoz.

Technický popis pro projektanty

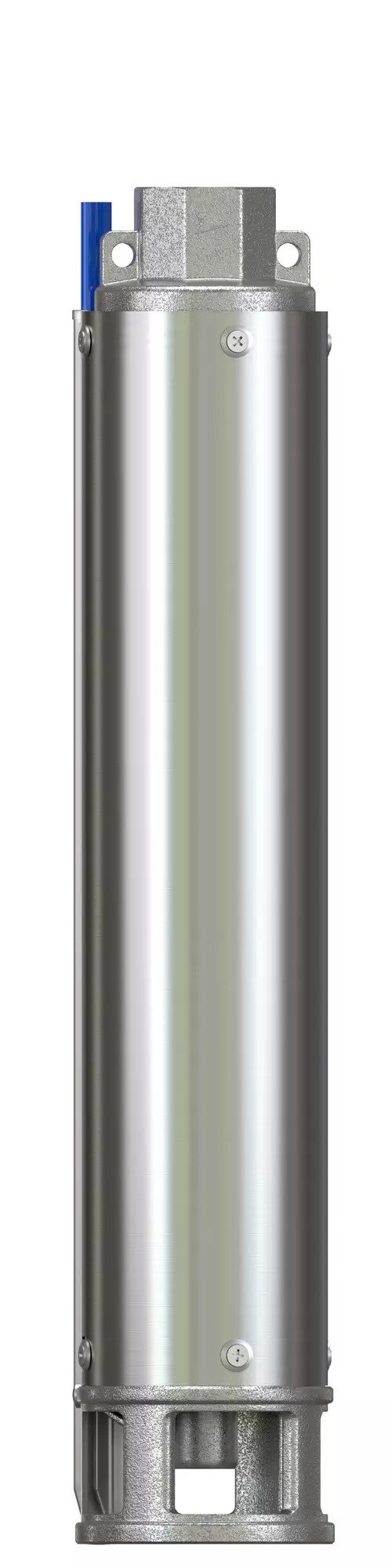

IVAR S4 4/4 M KIT 4OL je odstředivé submerzní čerpadlo určené pro aplikace s čistou vodou. Rozetě je vyrobena z technického polymeru, což zajišťuje vysokou účinnost a odolnost proti opotřebení. Komponenty v kontaktu s vodou jsou vyrobeny z nerezové oceli AISI 304L, což zaručuje trvanlivost a odolnost proti korozi. Motor je chlazen a mazán potravinářským olejem, což prodlužuje životnost ložisek a snižuje potřebu údržby. Mechanické těsnění je složeno z uhlíka a keramiky, což poskytuje spolehlivý bariér proti proniknutí vody. Integrace čerpadla do systému závisí na faktorech jako je hloubka studny, požadovaný průtok a dostupnost elektrické energie. Třída izolace motoru F a krytí IP68 zajišťují vhodnost pro neustálý provoz v ponořeném stavu.

Údržba a provoz

Pravidelné kontroly by měly zahrnovat ověření integrity uzávěru kabelu, kontrolu mechanického těsnění na úniky a zajištění, že filtr na vstupu je volný od nečistot. Sledujte výkon čerpadla na známky sníženého průtoku nebo zvýšeného vibrace, které mohou signalizovat opotřebení nebo zablokování. Maximální počet spouštění je 20 za hodinu, proto je třeba vyhýbat se častému zapínání a vypínání. Nejsou specifikovány plánované intervaly údržby, ale pravidelné prohlídky jsou doporučené, aby byla zajištěna optimální výkonnost.

Nejčastější otázky

Může být IVAR S4 4/4 M KIT 4OL nainstalován vodorovně?
Ano, horizontální montáž je možná, ale vyžaduje připojení chladiče, aby se zabránilo přehřátí motoru.

Jaký typ vody je vhodný pro toto čerpadlo?
Čerpadlo je navrženo pro čistou, neagresivní vodu s maximálním obsahem písku 150 g/m³. Není vhodné pro abrazivní nebo chemicky agresivní média.

Je v čerpadle integrován uzavírací ventil?
Integrovaný nezpětný ventil je součástí, buď z technického polymeru nebo z nerezové oceli v závislosti na modelu. Zabraňuje návratu vody, když čerpadlo není v provozu.

Jaká je maximální povolená teplota čerpané vody?
Čerpadlo může zvládnout teplotu vody od 0°C do 40°C. Překročení tohoto rozsahu může ovlivnit výkon mechanického těsnění a izolace motoru.
