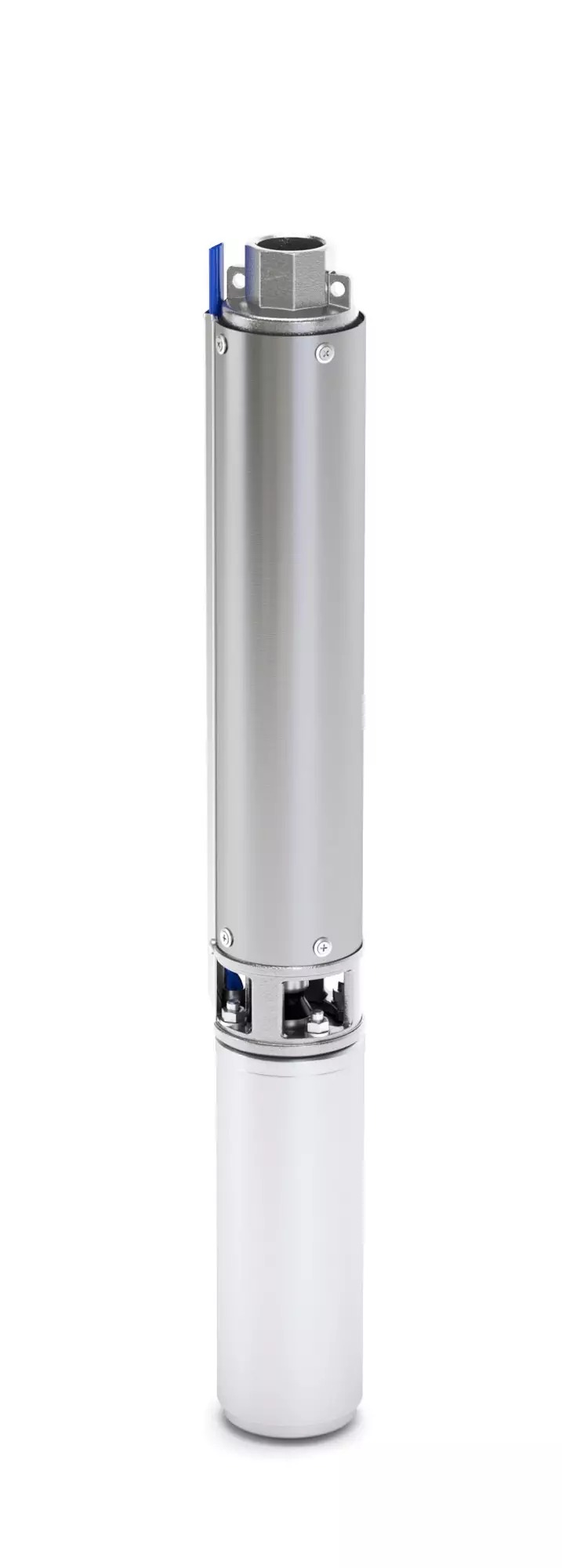

S4 4/7 M 4GG 4 palce ponorné čerpadlo pro studny a vrtané studny - 0,55kW - 1x230V

Detailní popis produktu

Ponorná čerpadla jsou základním prvkem pro vytěžování vody ze studní a vrtaných studní, kde je omezeno svislé místo a vyžadována vysoká spolehlivost. IVAR S4 4/7 M 4GG se běžně používá v bytových, komerčních a průmyslových systémech zásobování vodou, zavlažování a požární ochrany. Čerpadlo je zvláště vhodné pro instalace, kde zdroj vody leží hluboko a vyžaduje kompaktní, vysokoefektivní čerpadlo s průměrem 4 palce. Čerpadlo je navrženo pro nepřetržitý provoz v čistém vodním prostředí a je ideální pro systémy s průtokem až 21,6 m³/h a výškou výtahu až 427 m. Čerpadlo má neoděrné a technopolymerové části, které zaručují odolnost proti korozi a opotřebení, a je vhodné pro dlouhodobé ponorné použití ve vodě s až 150 g/m³ písku.

Pro montéry je S4 4/7 M 4GG všestrannou volbou pro svislou instalaci do hlubokých studní. Čerpadlo lze také namontovat vodorovně, pokud je to potřeba, i když v takovém případě se doporučuje chladič. Čerpadlo je vhodné pro použití v systémech se jednofázovým napájením 230V a lze jej integrovat do větších systémů rozdělení vody s vhodnými ovládacími prvky a příslušenstvím. Čerpadlo má krytí IP68 a izolační třídu F, což zajišťuje bezpečný a spolehlivý provoz v ponorných podmínkách.

Technické parametry

Instalace a připojení

IVAR S4 4/7 M 4GG by měl být instalován svisle ve studni nebo vrtané studni, přičemž celé čerpadlo musí být ponořeno. Čerpadlo je připojeno prostřednictvím jednofázového napájení 230V a kabel musí být veden přes neoděrný kabelový průchod. Velikost výstupního portu se liší podle modelu, k dispozici jsou připojení 1¼ palce nebo 2 palce. Během instalace je důležité zajistit, že čerpadlo je vyrovnané a pevně zavěšené, aby se zabránilo vibracím a opotřebení. Pro vodorovné instalace se doporučuje chladič, aby byly udržovány optimální provozní teploty. Běžné chyby při instalaci zahrnují nesprávné vedení kabelu, nedostatečné zabezpečení čerpadla a opomenutí kontroly kvality vody před instalací.

Kompatibilita a příslušenství

IVAR S4 4/7 M 4GG je kompatibilní se standardními systémy zásobování vodou a lze jej integrovat s tlakovými nádržemi, ovládacími panely a průtokoměry. Pro optimální výkon se doporučuje použít zpětný ventil k zabránění návratu vody a tlakový spínač k regulaci provozu čerpadla. Další příslušenství, jako chladič a neoděrné potrubí, mohou být potřeba v závislosti na prostředí instalace. Čerpadlo je navrženo k provozu s chemicky neutrálními zdroji vody bez abrazivních nebo viskózních látek.

Technický pozadí pro projektanty

IVAR S4 4/7 M 4GG pracuje na principu odstředivého čerpadla, kde lopatka generuje tlak urychlením vody radiálně. Motor čerpadla je dvoupólový asynchronní typ, s částmi v kontaktu s vodou vyrobenými z neoděrné oceli AISI 304. Lopatka je vyrobena z technopolymeru, který zajišťuje vysokou účinnost v souladu s nařízením ErP. Motor je chlazen směsí vody a glykolu a rotor je podporován svislými a radiálními kluznými ložiskami. Návrh čerpadla zajišťuje dlouhou životnost v ponorných podmínkách, přičemž neoděrné části poskytují odolnost proti korozi a technopolymerová lopatka snižuje opotřebení. Účinnostní index (MEI) čerpadla je ≥ 0,4, což splňuje požadavky na ekodesignové normy.

Služba a provoz

Doporučuje se pravidelná kontrola kabelových připojení a mechanických částí čerpadla, aby byl zajištěn bezproblémový provoz. Čerpadlo by mělo být kontrolováno na známky opotřebení, vibrace nebo neobvyklé hluky, které mohou signalizovat potřebu údržby. Maximální počet spuštění za hodinu je 20 a čerpadlo by nemělo být provozováno mimo tento limit, aby se zabránilo přehřátí. V technických datech nejsou uvedena konkrétní intervaly údržby, ale doporučuje se dodržovat pokyny výrobce pro dlouhodobý provoz. Krytí čerpadla IP68 zajišťuje ochranu proti proniknutí vody, ale je důležité udržovat integritu kabelového průchodu a tělesa, aby se zabránilo únikům.

Nejčastější otázky

Lze IVAR S4 4/7 M 4GG použít ve vodorovných instalacích?
Ano, čerpadlo lze instalovat vodorovně, ale doporučuje se chladič k řízení provozních teplot a zabránění přehřátí.

Jaká je maximální hloubka ponoru?
Čerpadlo je schváleno pro maximální hloubku ponoru 300 m, což ho činí vhodným pro hluboké studny a vrtané studny.

Je čerpadlo kompatibilní s vodou obsahující písek?
Ano, čerpadlo může zvládnout vodu s až 150 g/m³ písku, ale je důležité zajistit, že voda je jinak čistá a bez abrazivních částic.

Jaký je doporučený rozsah teplot vody?
Čerpadlo je navrženo k provozu s teplotou vody od 0°C do +40°C, což zajišťuje kompatibilitu s širokou škálou zdrojů vody.
