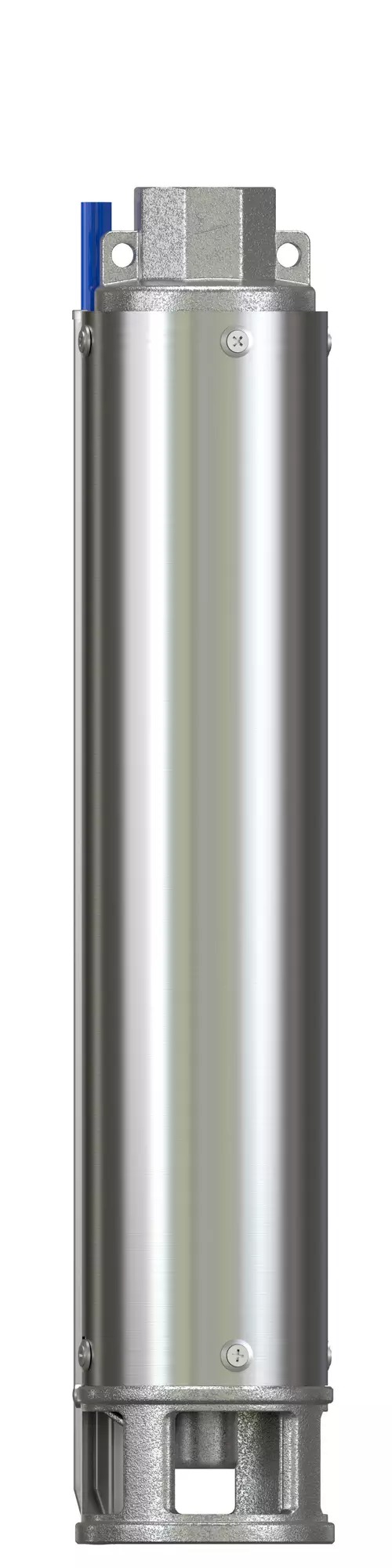

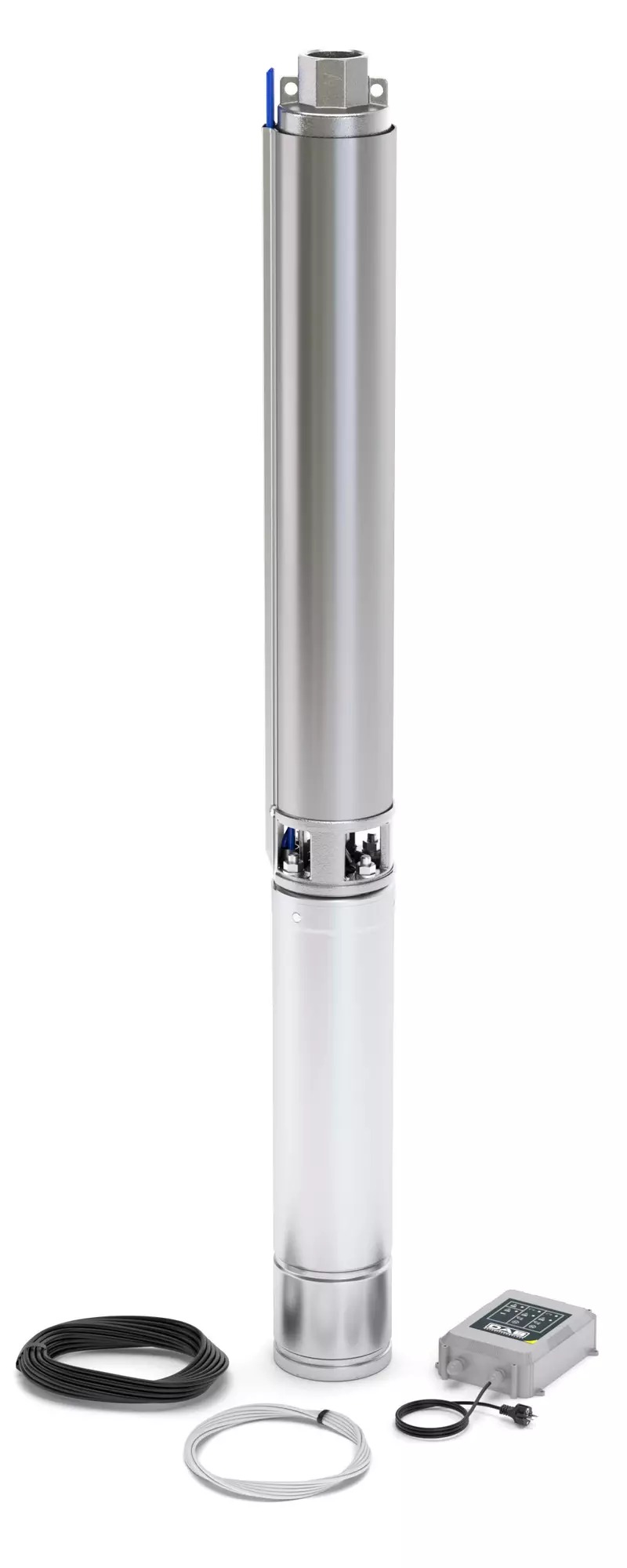

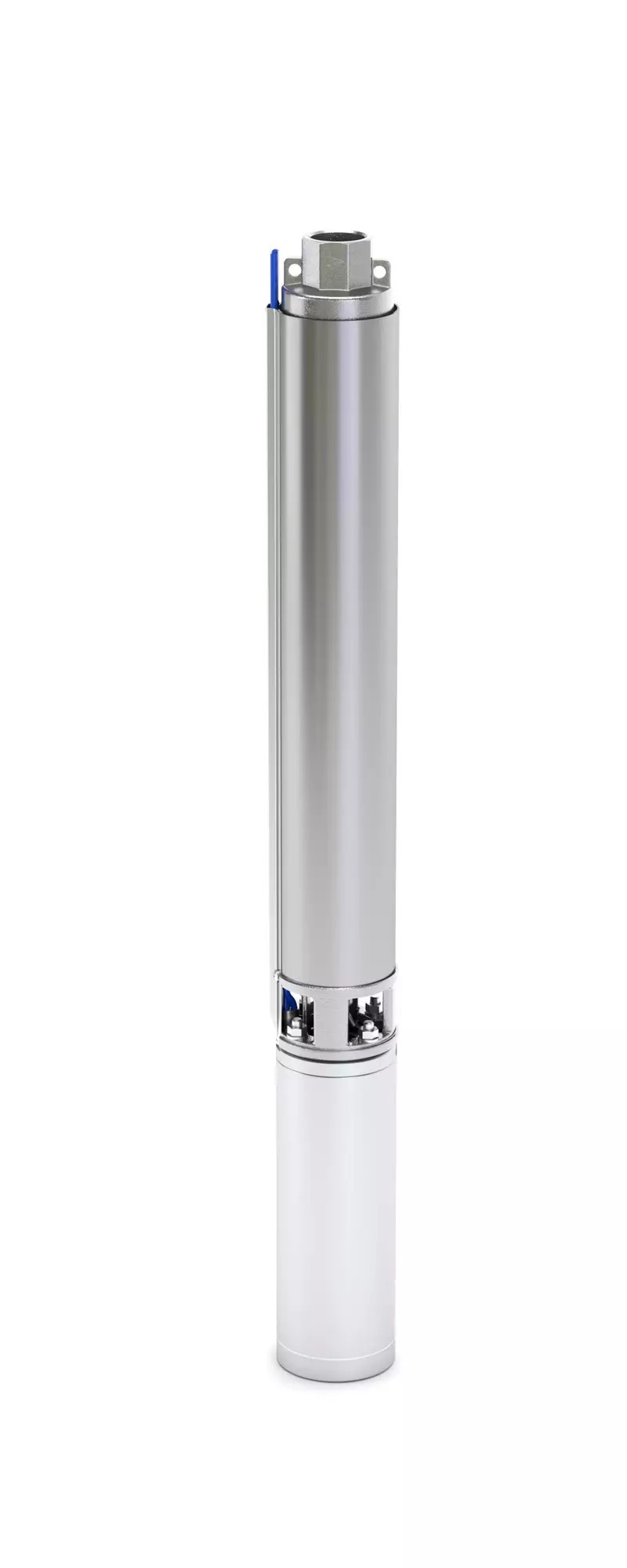

S4 4/7 M KIT 4OL 4palce submersní čerpadlo pro studny a studně - 0,55kW - 1x230V

Detailní popis produktu

Submersní čerpadla jsou základními komponenty v systémech vody z hlubokých studní a vrtů, kde omezené vertikální prostor a vysoké požadavky na výšku výtahu vyžadují kompaktní a výkonné řešení. Toto IVAR S4 4/7 M KIT 4OL je speciálně navrženo pro takové prostředí, poskytující spolehlivou výkon v občanských i průmyslových aplikacích. Podporuje sítě zásobování vodou, systémy zvyšování tlaku a zavlažovací systémy, které vyžadují konzistentní průtok a výškový rozdíl. Instalatéři často pracují s touto jednotkou v vícepodlažních budovách, zemědělských projektech a veřejných službách, kde voda pochází z podzemních zásob.

Její konstrukce zaručuje odolnost při trvalé činnosti, přičemž zároveň vyhovuje normám energetické účinnosti. Čerpadlo je určeno pro čistou vodu s fyzikálními vlastnostmi podobnými pitné vodě a musí být instalováno v souladu s konkrétními hydraulickými podmínkami místa a místními předpisy. Horizontální montáž je možná, i když vertikální pozice je standardní, přičemž pro nestandardní konfigurace se doporučují volitelné chladiče.

Technické parametry

Instalace a připojení

Instalace začíná posouzením hloubky a geometrie studny nebo vrtu, aby bylo potvrzeno, že čerpadlo může být plně ponořeno bez kontaktu se stěnami. Čerpadlo musí být spuštěno pomocí odolného kabelového systému, přičemž musí být správně zapojeny závěsné kroužky. Před ponořením je třeba zkontrolovat vstupní filtr na případné zácpy. Elektrické připojení vyžaduje přesné dodržování specifikací napětí motoru – jednofázové 1x230V nebo trojfázové varianty – a všechny vodiče musí být utěsněny proti proniknutí vlhkosti.

Rozměry připojení se liší podle příslušného přípony modelu: 1 1/4 palce pro modely S4-1 až S4-4 a 2 palce pro větší varianty. Typy závitů jsou obvykle metrické nebo NPT, a pro nesoulad mezi potrubím mohou být potřeba adaptéry. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedbalé zajištění čerpadla ve svislé poloze a opomenutí ověřit integritu kabelového pláště. Vždy potvrďte maximální povolenou frekvenci spouštění za hodinu (20 spuštění), aby nedošlo k předčasnému opotřebení motoru.

Kompatibilita a příslušenství

Tato submersní jednotka se integruje do standardních systémů hlubokých studní a je kompatibilní s měniči frekvence (VFD) pro řízení průtoku. Další komponenty, jako jsou tlakové spínače, uzavírací ventily a filtrace, mohou být potřeba v závislosti na aplikaci. I když zde nejsou uvedeny alternativní produkty, podobné modely IVAR jsou k dispozici pro různé požadavky na průtok a výškový rozdíl.

Technický pozadí pro projektanty

IVAR S4 4/7 M KIT 4OL využívá odstředivý pumpy poháněný dvoupólovým asynchronním motorem. Ocelová nerezová skořepice a komponenty v kontaktu s vodou zajišťují odolnost proti korozi, zatímco potravinářský mazivo v ložiskách zvyšuje životnost. Rozetě zhotovená z technopolymeru je navržena tak, aby splňovala cíle účinnosti směrnice EU ErP, s minimálním indexem MEI 0,4. Její integrace do větších systémů vyžaduje pečlivé zvážení celkové dynamické výšky, ztrát třením v potrubí a potřeby pomocných řídicích systémů pro správu cyklů zapnutí-vypnutí v rámci limity 20/h.

Dlouhověkost systému závisí na udržování čistoty vody (maximální obsah písku 150 g/m³) a vyhýbání se trvalému provozu v suchu. Uhlíkovo-keramické mechanické těsnění zabrání úniku mezi rotujícími částmi a motorovou skříní, což zvyšuje spolehlivost v ponořeném prostředí.

Služba a provoz

Údržba zahrnuje pravidelnou kontrolu vstupního sítu, stavu rozetě a integrity izolace motoru. V dokumentaci nejsou uvedeny žádné plánované intervaly údržby, ale vizuální kontroly po každém významném vypnutí jsou vhodné. Ujistěte se, že čerpadlo zůstává plně ponořeno během provozu a vyhýbejte se přetížení motoru nad jeho jmenovitou kapacitou. Pokud se objeví neobvyklé vibrace nebo hluk, demontujte a zkontrolujte ložiska a těsnění na opotřebení.

Nejčastější otázky

Může být S4 4/7 M KIT 4OL provozován v horizontální instalaci?
Ano, čerpadlo může být namontováno vodorovně, ale doporučuje se použít chladič pro udržení dostatečného odvozu tepla a prevence přehřátí.

Jaká je maximální povolená koncentrace písku ve vodě?
Čerpadlo je vhodné pro vodu obsahující až 150 gramů písku na krychlový metr. Překročení této hranice může vést k zvýšenému opotřebení vnitřních komponent.

Je motor olejový a jak to ovlivňuje provoz?
Motor je naplněn potravinářským olejem pro mazání a chlazení ložisek, což zvyšuje trvanlivost a snižuje požadavky na údržbu v ponořeném prostředí.

Podporuje čerpadlo řízení rychlosti?
I když samo čerpadlo pracuje na pevné rychlosti, může být kombinováno s kompatibilním měničem frekvence pro úpravu průtoku podle požadavků systému.
