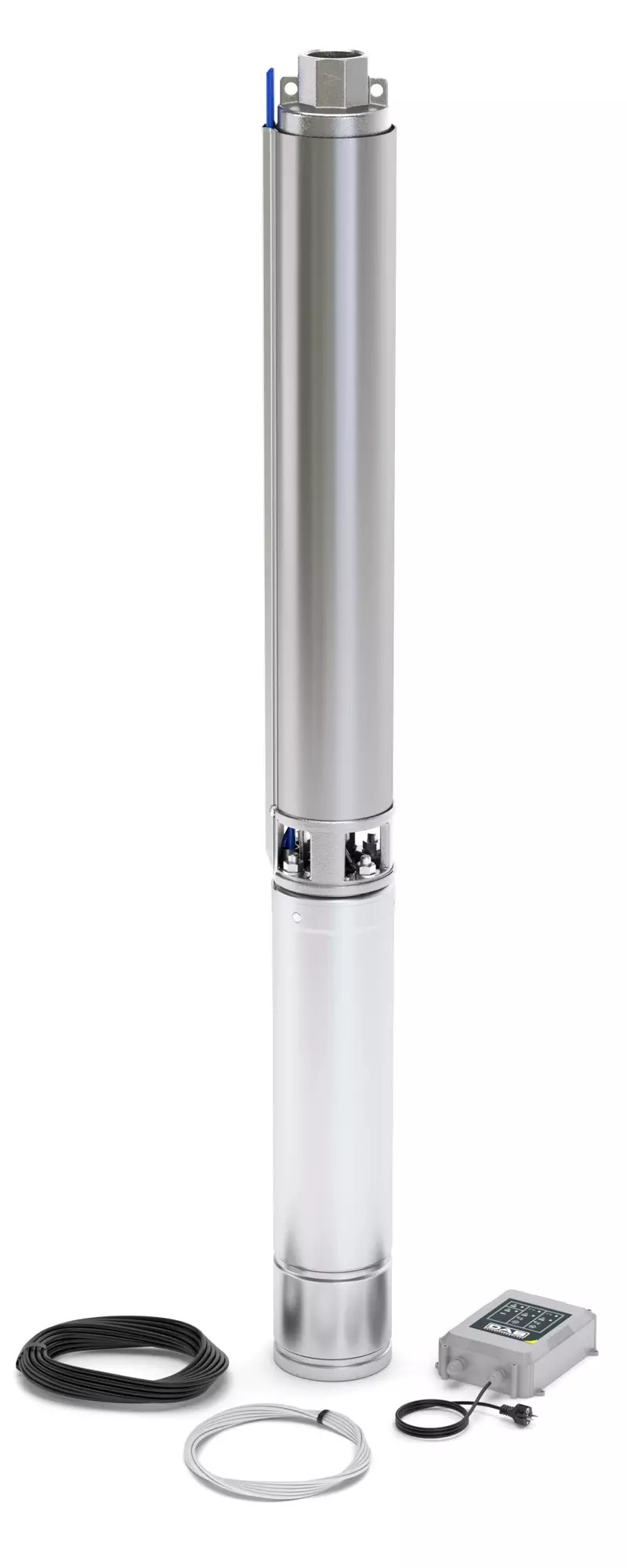

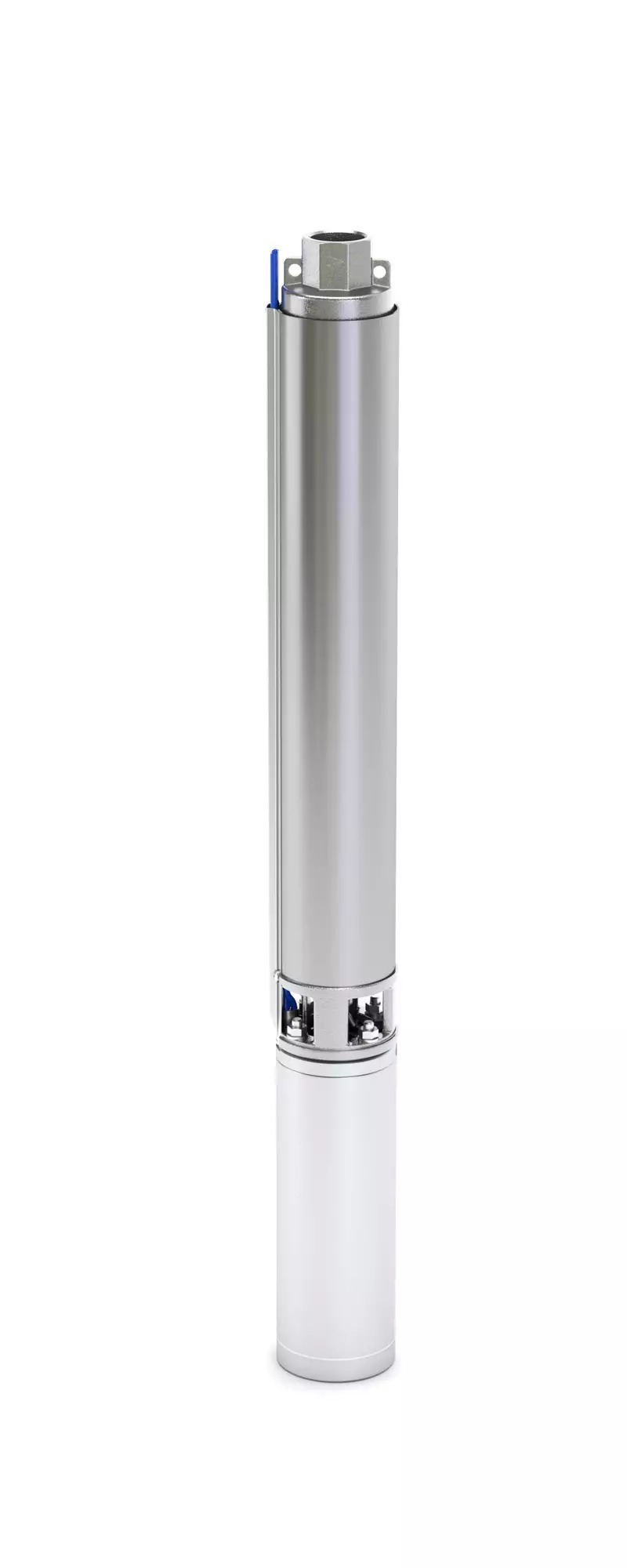

S4 6/29 T 4OL 4palcový ponorný čerpadlo pro studny a vrtané studny - 3,0kW - 3x400V

Detailní popis produktu

IVAR S4 6/29 T 4OL je speciálně navrženo pro instalaci do hlubokých zdrojů vody, jako jsou studny a vrtané studny. Toto čerpadlo se často používá ve velkých systémech pro distribuci vody, požární ochranné sítě, zavlažovací projekty a průmyslové chlazení. Ideální je pro prostředí, kde je vyžadována vysoká spolehlivost a dlouhodobá odolnost. Kompaktní design umožňuje svislou instalaci do studny, což zajišťuje minimální požadavky na místo. Čerpadlo pracuje efektivně za přetížení a zvládá několik spuštění za hodinu, což ho činí vhodným pro automatické řídicí systémy.

Díky odolným proti korozi materiálům a uzavřené konstrukci je čerpadlo vhodné pro aplikace s pitnou i nepitnou vodou. Může pracovat v okolních teplotách od 0°C do +40°C a podporuje jak jednofázové, tak trojfázové elektrické napájení. Při instalaci je třeba pečlivě provést zarovnání a integrovat s kompatibilními potrubími a řídicími systémy, aby byla zajištěna optimální výkon v průběhu času.

Technické parametry

Materiál	nástavce
Jednofázové napětí	1x230 V 50 Hz
Materiál nástavce	technopolymer
Maximální obsah písku	150 g/m³
Maximální počet spuštění	20/h
Maximální hloubka ponoru	250 m
Maximální průměr čerpadla	99 mm
Průměr výstupního hrdla	S4-1, S4-2, S4-3, S4-4, S4-6: 1 1/4 palce, S4-8, S4-12, S4-16: 2 palce
Teplotní rozsah kapaliny	od 0°C do +40 °C
Stupeň krytí	IP68
Třída izolace	F
Trojfázové napětí	3x230 V 50 Hz - 3x400 V 50 Hz
Kód	60190900
Značka	IVAR

Technické parametry uvedené výše definují provozní limity a vlastnosti čerpadla IVAR S4 6/29 T 4OL. Například maximální obsah písku 150 g/m³ ukazuje, že čerpadlo snese znečištění kapaliny usazenými částicemi, zatímco krytí IP68 potvrzuje úplnou ochranu proti prachu a vodnímu ponoru. Maximální hloubka ponoru 250 m je klíčová pro vybavení čerpadla podle konkrétní hloubky studny a požadovaného průtoku. Tyto specifikace pomáhají určit, zda je čerpadlo vhodné pro danou aplikaci na základě hydraulických a mechanických omezení.

Instalace a připojení

Pro instalaci čerpadla IVAR S4 6/29 T 4OL nejprve ověřte vnitřní průměr studny nebo vrtané studny, aby byl schopen přijmout maximální vnější průměr čerpadla 99 mm. Použijte zvedací zařízení k svislému umístění čerpadla do vodního sloupce, přičemž vstupní síto by mělo být umístěno jen nad dnem studny. Čerpadlo zabezpečte pomocí závěsné tyče nebo řetězu, aby se zabránilo bočnímu pohybu. Výstupní potrubí musí být připojeno pomocí závitových spojek kompatibilních s výstupním průměrem čerpadla, který se liší podle modelu (buď 1¼ palce nebo 2 palce).

Připojte elektrické napájení podle uvedených napěťových hodnot: jednofázové 1×230 V nebo trojfázové 3×230 V / 3×400 V. Ujistěte se, že všechny připojení jsou správně izolována a uzeměna. Běžnou chybou při instalaci je nezohlednění tepelné roztažnosti výstupního potrubí, což může vést ke stresovým trhlinám. Vyhněte se svislé instalaci, pokud není přidán chladič, aby se zabránilo přehřátí. Vždy otestujte systém multimetrem po instalaci, abyste potvrdili spojitost a vyváženost fází.

Kompatibilita a příslušenství

IVAR S4 6/29 T 4OL je kompatibilní se standardními systémy pro zásobování vodou, včetně tlakových nádrží, řídicích panelů a zařízení pro vzdálené monitorování. Aby byl zajištěn stabilní provoz, mělo by být čerpadlo kombinováno s nezpětnou klapkou a tlumicím prvkem, zejména v systémech s častými cykly zapnutí-vypnutí. Další komponenty, jako jsou filtrace nebo systémy pro dávkování chemikálií, mohou být také nutné v závislosti na kvalitě vody a typu aplikace. Při integraci do větších sítí ověřte, že výkon a výška tlaku čerpadla odpovídají hydraulickým požadavkům systému.

Technický pozadí pro projektanty

IVAR S4 6/29 T 4OL pracuje na principu odstředivé síly generované nástavcem, který urychluje vodu radiálně ven a zvyšuje její tlak. Motor je uzavřen v olejovém obalu vyrobeném z nerezové oceli (AISI 304L), který poskytuje izolaci a mechanickou stabilitu. Nástavce jsou vyrobeny z technopolymeru, což zajišťuje odolnost proti opotřebení a dodržuje směrnice pro energetickou účinnost, jako je ErP. Těsnění hřídele je keramické mechanické, což minimalizuje riziko úniku a prodlužuje životnost.

Třída izolace F zajišťuje, že motor vydrží zvýšené teploty během prodlouženého provozu. Integrovaná nezpětná klapka zabrání návratu vody, když je čerpadlo vypnuto. Projektanti by měli zohlednit maximální povolený obsah písku a teplotní rozsah při plánování rozložení systému. Správná izolace a podpěrné konstrukce jsou zásadní pro udržení strukturní integrity během dlouhodobého ponoru. Modulární design čerpadla usnadňuje výměnu komponent bez nutnosti úplné demontáže.

Služba a provoz

Pravidelné kontroly by měly zahrnovat prohlídku izolace kabelu na známky opotřebení, testování vinutí motoru na spojitost a ověření integrity mechanického těsnění. Kromě těchto kontrol není plánovaná údržba nutná díky uzavřené konstrukci čerpadla a samotříněním ložisků. Pokud čerpadlo nepřijde do chodu, ověřte napěťový vstup a zkontrolujte přepálené pojistky nebo vybavené jističe. V případě sníženého průtoku nebo neobvyklého hluku zkontrolujte vstupní síto na zácpu a nástavec na poškození. Demontáž by měla být prováděna pouze v odborné dílně pomocí nástrojů schválených výrobcem.

Nejčastější otázky

Může být IVAR S4 6/29 T 4OL provozován v nevertikálních pozicích?
Horizontální instalace je možná, ale vyžaduje chladič, aby se zabránilo přehřátí motoru. Vertikální instalace se doporučuje pro většinu aplikací.

Je čerpadlo kompatibilní s měniči frekvence (VFD)?
VFD lze použít, pokud je počáteční točivý moment a třída izolace motoru kompatibilní s výstupními vlastnostmi měniče.

Jaký typ vody je vhodný pro tento čerpadlo?
Čerpadlo je navrženo pro čisté, neabrazivní a nekoreaktivní kapaliny podobné vodě. Znečištěná nebo chemicky agresivní kapalina vyžaduje dodatečnou filtraci nebo ochranná opatření.

Jak čerpadlo zvládá vysoký obsah písku ve vodě?
Maximální povolený obsah písku je 150 g/m³. Překročení tohoto limitu může urychlit opotřebení nástavce a mechanického těsnění, což zkrátí životnost.
