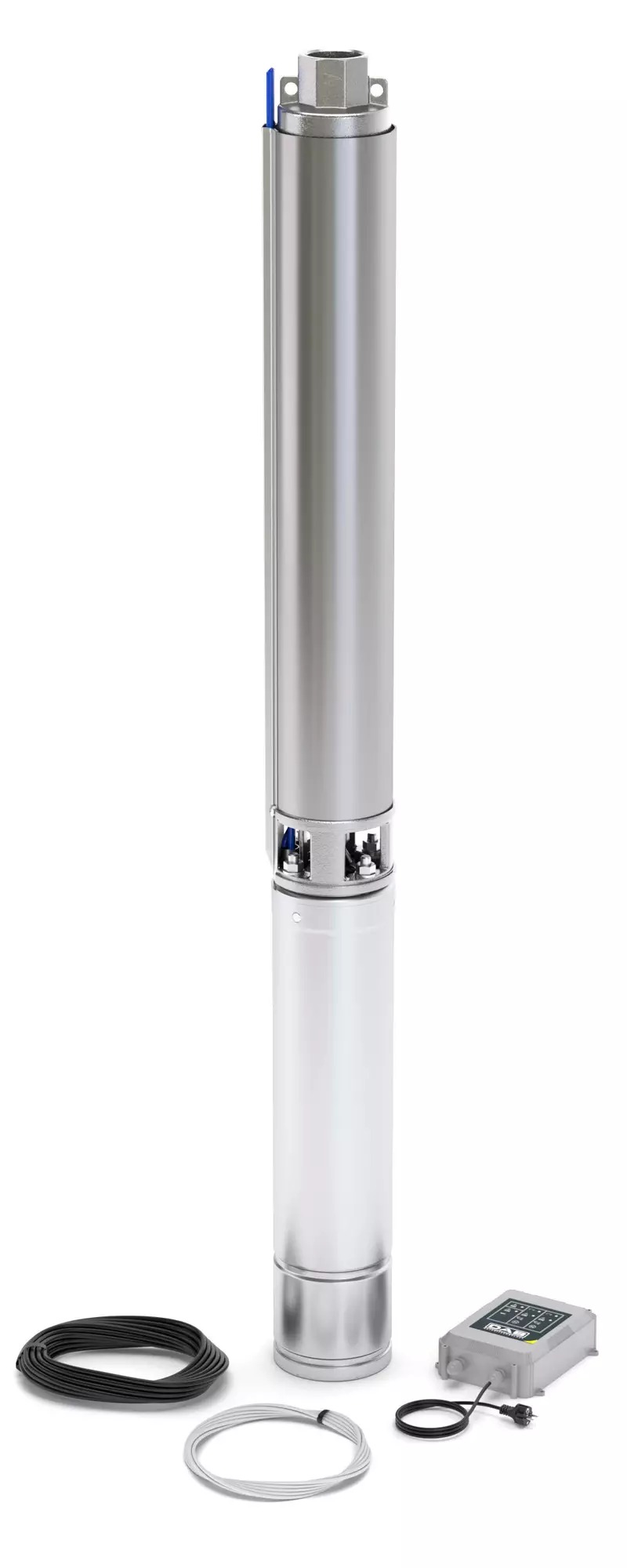

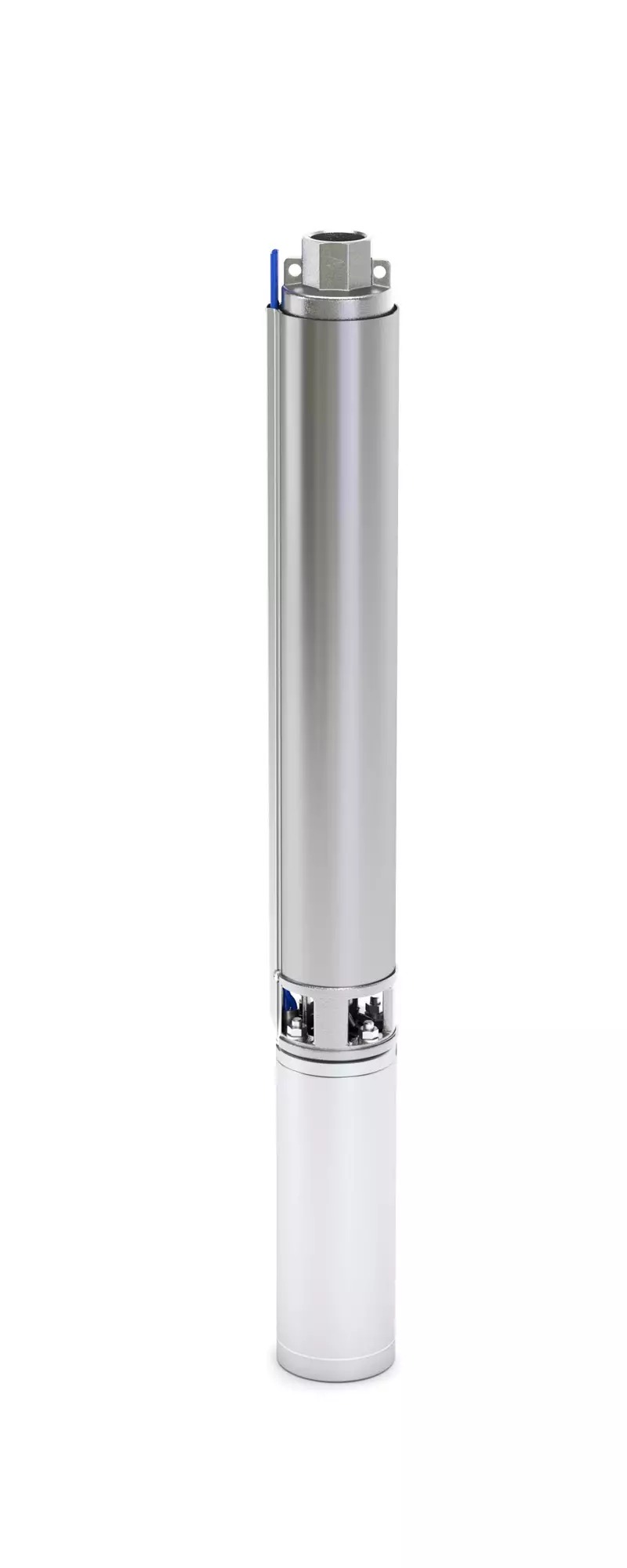

S4 8/15 T 4OL 4palcový ponorný čerpadlo pro vrtané studny a studny - 2,2kW - 3x230V

Detailní popis produktu

Toto ponorné čerpadlo je navrženo pro instalaci do svislých vrtaných studen a studen s vnitřním průměrem přesahujícím 4 palce. Často se používá v civilních, průmyslových a zemědělských aplikacích pro čerpání vody, distribuci a zajištění tlaku. Čerpadlo je vhodné pro použití v zavlažovacích systémech, požární ochraně a čisticích systémech. Je určeno pro čerpání čistých, neškrábavých a nekorozií vod s vlastnostmi podobnými vodě. Jednotka je navržena pro spolehlivou výkon v prostředích, kde jsou požadovány vysoké průtoky a zvýšený výkon.

Díky kompaktnímu designu a vysokoodpovídajícím lopatkám může být IVAR S4 8/15 T 4OL integrován do jak malých, tak velkých systémů zásobování vodou. Ocelová tělesa a komponenty čerpadla zajišťují odolnost v korozií podmínkách. Čerpadlo je vhodné pro neustálý provoz a často se používá v odlehlých nebo těžko dostupných místech, kde je omezen přístup k údržbě. Jednotka je navržena pro svislou instalaci, ale může být také namontována vodorovně s dodatečnými opatřeními pro chlazení.

Technické parametry

Materiál	lopatky
Kód	60190832
Značka	IVAR

Technické parametry definují provozní limity čerpadla a jsou zásadní pro správné rozměření systému. Maximální průtok 21,6 m³/h a výkon 427 m umožňují přesné přizpůsobení požadavkům systému. Teplotní rozsah 0°C až +40°C zajišťuje vhodnost pro většinu okolních podmínek. IP68 klasifikace potvrzuje schopnost plně ponořeného provozu a izolace motoru třídy F podporuje dlouhodobou tepelnou stabilitu.

Instalace a připojení

Pro instalaci IVAR S4 8/15 T 4OL musí být čerpadlo svisle spuštěno do studny pomocí vhodného kabelu nebo podpěrného systému. Velikost výstupního portu se liší podle přípony modelu: modely S4-1 až S4-4 mají výstup 1 1/4 palce, zatímco modely S4-8 až S4-16 mají výstup 2 palce. Ujistěte se, že výstupní trubka je správně podpěra a zarovnána, aby se zabránilo zatížení tělesa čerpadla. Čerpadlo by mělo být připojeno k napájení 3x230V s vhodnou ochranou obvodu a stabilizací napětí, aby se zabránilo poškození při spouštění. Před spuštěním čerpadla zkontrolujte, zda je vnitřní těleso studny bez nečistot, a ujistěte se, že vstupní síto je plně ponořeno. Běžné chyby instalace zahrnují nesprávnou orientaci, nedostatečnou hloubku ponoření a nedostatečné upevnění systému upevnění, což může vést k mechanickému zatížení nebo přehřátí.

Kompatibilita a příslušenství

Toto čerpadlo je kompatibilní se standardními 4-palcovými tělesy studen a může být integrováno s tlakovými nádržemi, řídicími panely a průtokoměry. Podle konfigurace systému mohou být potřeba další komponenty, jako jsou uzavírací ventily, síta a nevracející ventily. Pro vodorovnou instalaci se doporučuje chladič, aby se zabránilo přehřátí. Čerpadlo je navrženo k provozu s ocelovými trubkami a přípojkami, aby byla zachována chemická kompatibilita s čerpaným médiem. Pro tento model nejsou uvedeny konkrétní související produkty, ale projektanti by měli zvážit doplňkové vybavení podle požadavků aplikace.

Technický pozadí pro projektanty

IVAR S4 8/15 T 4OL pracuje na principu odstředivého čerpadla, které využívá polymerové lopatky k generování průtoku a tlaku. Motor je uzavřen ve ocelovém tělese a chlazen potravinářským mazivem, což zajišťuje dlouhodobou spolehlivost v ponořeném provozu. Ocelové těleso a komponenty z AISI 304L odolávají korozi a opotřebení, zatímco uhlíkovo-keramické mechanické těsnění zabrání úniku. Návrh čerpadla splňuje směrnici EU ErP, s indexem MEI ≥ 0,4, což znamená vysokou energetickou účinnost. Integrace do systému by měla zahrnovat maximální hloubku ponoření 250 m a schopnost čerpat až 150 g/m³ písku. Správné zarovnání s tělesem studny a dostatečný průtok jsou zásadní pro zabránění kavitaci a mechanickému opotřebení.

Údržba a provoz

Pravidelné kontroly by měly zahrnovat ověření integrity mechanického těsnění, kontrolu vstupního síta na zácpy a potvrzení stability systému upevnění. Čerpadlo je schopné až 20 spuštění za hodinu, ale časté cyklování by mělo být vyhýbáno, aby se snížilo mechanické zatížení. V příručce nejsou uvedena konkrétní plánovaná období údržby, ale pravidelné kontroly se doporučují pro dlouhodobé instalace. Klasifikace IP68 zajišťuje, že čerpadlo zůstává v provozu při plném ponoření, ale poškození z mechanického nárazu nebo chemické expozice by mělo být vyhýbáno. Pokud čerpadlo nepřestane pracovat nebo ukáže snížený výkon, příčinou může být elektrická, hydraulická nebo mechanická a vyžaduje se další diagnostika.

Nejčastější otázky

Může být IVAR S4 8/15 T 4OL použit v vodorovných instalacích?
Ano, ale doporučuje se chladič, aby se zabránilo přehřátí a zajistil se stabilní provoz.

Jaká je maximální přípustná hladina písku ve čerpané vodě?
Čerpadlo je navrženo pro čerpání až 150 g/m³ písku, poskytuje-li částice nejsou škrábavé a nepřekračují specifikovaný rozměr zrn.

Je motor kompatibilní s jednofázovým a třífázovým napájením?
Motor je kompatibilní s 3x230V a 3x400V třífázovým napájením. Jednofázový provoz není pro tento model podporován.

Může být čerpadlo použito s chemicky neutrálními kapalinami jinými než voda?
Ano, poskytuje-li kapalina je neagresivní, neviskózní a má vlastnosti podobné vodě. Agresivní nebo škrábavé kapaliny nejsou vhodné pro toto čerpadlo.
