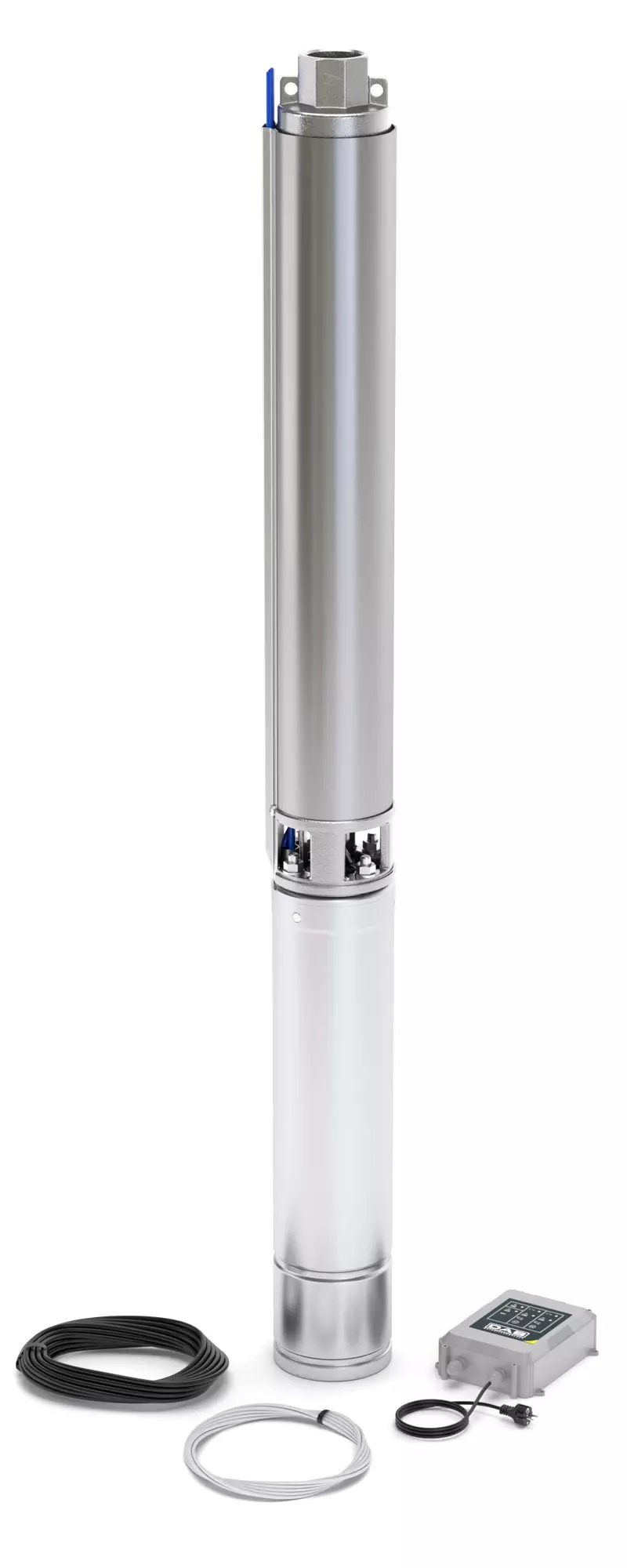

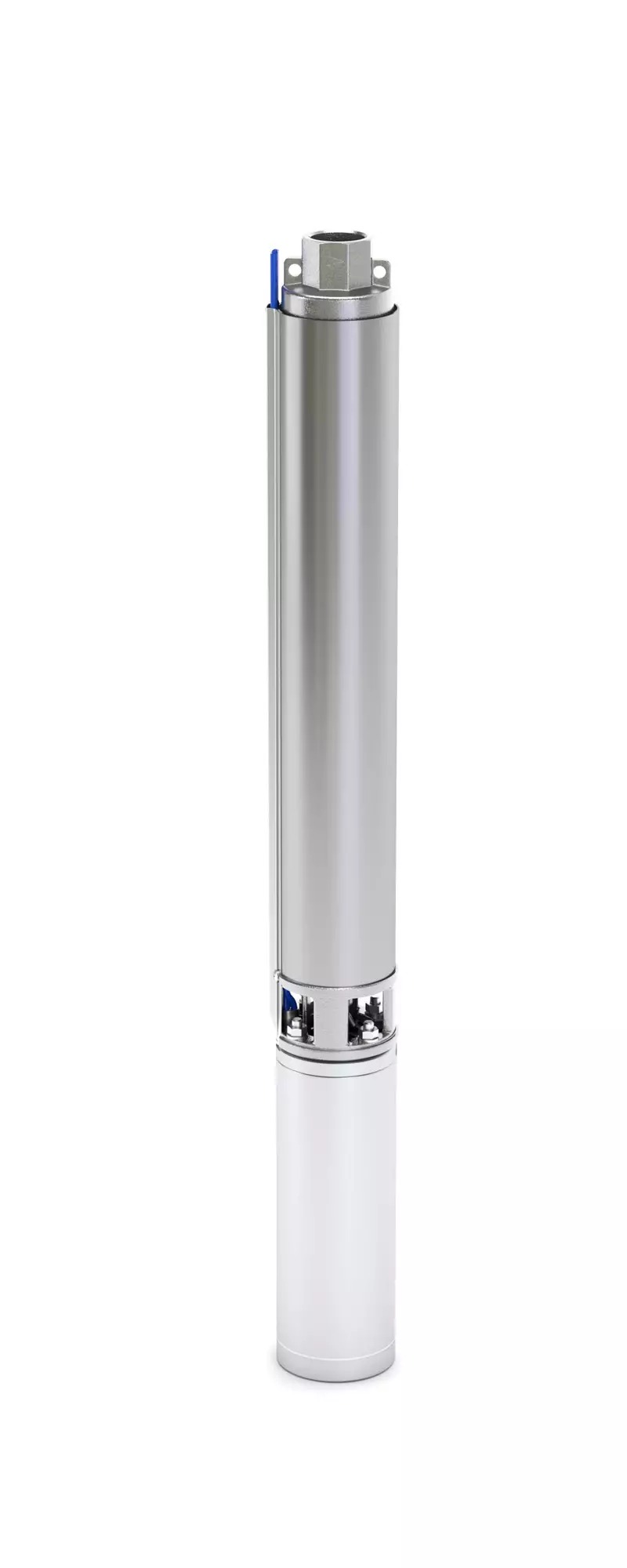

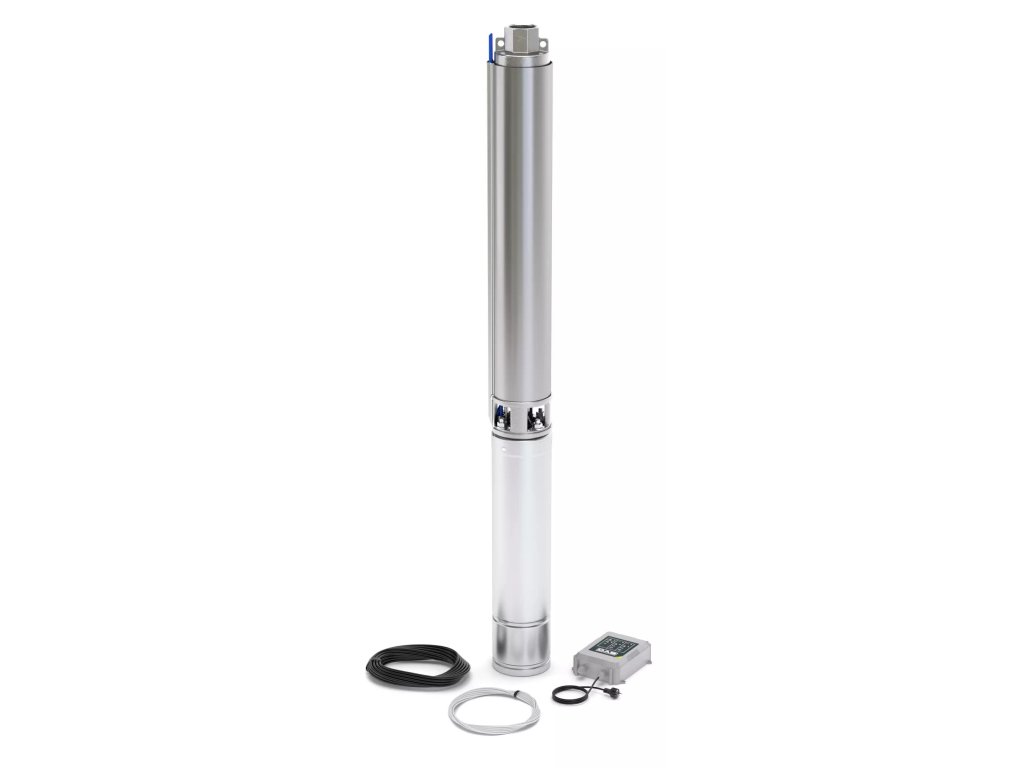

S4 8/21 T 4OL 4palcový ponorný čerpadlo pro studny a vrtané studny - 3,0kW - x230V

Detailní popis produktu

IVAR S4 8/21 T 4OL je odolné ponorné čerpadlo určené pro hluboké studny a vrtané studny. Často se používá v bytových vodovodních systémech, zavlažování, požární ochrany a průmyslovém přečerpávání vody. Čerpadlo pracuje efektivně ve svislých instalacích a může být přizpůsobeno pro vodorovné montáže s vhodnými chlazeními. Kompaktní design umožňuje nasazení v omezeném prostoru při zachování vysoké výkonnosti. Čerpadlo je vhodné pro prostředí, kde je kvalita vody čistá a bez abrazivních částic, což zajišťuje dlouhodobou spolehlivost.

Díky své odolné konstrukci a vysokoodpovídajícímu návrhu rotoru je S4 8/21 T 4OL ideální pro neustálý provoz v systémech vyžadujících stabilní průtok a tlak. Čerpadlo se často nasazuje v městských vodovodních sítích, velkých zavlažovacích projektech a nouzových zásobovacích systémech. Schopnost zpracovat až 150 gramů písku na krychlový metr vody znamená, že je vhodné pro mírně znečištěné zdroje, pokud neobsahují ostré nebo abrazivní komponenty.

Technické parametry

Materiál	rotoře
Jednofázové napětí	1x230 V 50 Hz
Materiál rotoře	technopolymer
Maximální obsah písku	150 g/m³
Maximální počet spuštění	20/h
Maximální ponor	4OL: 250 m
Maximální průměr čerpadla	99 mm
Průměr výstupního hrdla	S4-1, S4-2, S4-3, S4-4, S4-6: 1 1/4 palceS4-8, S4-12, S4:16: 2 palce
Teplotní rozsah kapaliny	od 0°C do +40 °C
Stupeň krytí	IP68
Tranzistorová izolace	F
Třífázové napětí	3x230 V 50 Hz - 3x400 V 50 Hz
Kód	60190833
Značka	IVAR

Technické parametry definují provozní limity a kompatibilitu čerpadla. Maximální ponor do 250 metrů zajišťuje vhodnost pro hluboké studny. Stupeň krytí IP68 zaručuje plnou vodotěsnost, což umožňuje bezpečný provoz pod vodou. Tranzistorová izolace F znamená, že motor odolává zvýšeným teplotám bez degradace. Kombinace jednofázového (1x230 V) a třífázového (3x230 V nebo 3x400 V) napětí poskytuje flexibilitu v elektrických připojeních. Teplotní rozsah 0°C až 40°C zajišťuje, že čerpadlo funguje v širokém rozsahu okolních podmínek.

Instalace a připojení

Instalace začíná ověřením rozměrů studny nebo vrtané studny, aby bylo zajištěno, že maximální průměr čerpadla 99 mm se vejde bez překážek. Čerpadlo musí být svisle spuštěno pomocí dedikovaného kabelu nebo zvedacího systému. Velikost výstupního hrdla se liší podle varianty modelu: 1 1/4 palce pro modely S4-1 až S4-6 a 2 palce pro modely S4-8 až S4-16. Instalatéři by měli zarovnat osu čerpadla se stěnou studny, aby se zabránilo vibracím a opotřebení. Doporučuje se instalovat zpětný ventil, aby se zabránilo návratu vody při vypnutí čerpadla.

Elektrické připojení vyžaduje pečlivou pozornost k konfiguraci fází. Jednofázové systémy používají 1x230 V, zatímco třífázové systémy mohou pracovat buď na 3x230 V nebo 3x400 V. Je důležité ověřit, že napětí a frekvence odpovídají specifikacím čerpadla. Motor musí být správně uzemněn a všechna elektrická připojení by měla být provedena v suchém prostředí. Doporučuje se zahrnout jistič nebo tepelný přetížení, aby se zabránilo poškození přetížením nebo zkratem. Běžné chyby při instalaci zahrnují nesprávné směrování kabelu, špatné uzemnění a nedostatek zpětného ventilu, což může vést ke snížení účinnosti nebo mechanickému selhání.

Kompatibilita a příslušenství

IVAR S4 8/21 T 4OL je kompatibilní se standardními průměry krycích trubek studen a může být integrován s ovládacími panely, tlakovými spínači a hladinovými senzory pro automatizovaný provoz. Doporučuje se chladič pro vodorovné instalace, aby byla zajištěna optimální teplota motoru. Další komponenty, jako jsou pružné spojky, potrubní přípojky a ventily, by měly být vybrány podle požadovaného průtoku a tlaku systému. Pro instalace, kde dostupné napětí nesouhlasí s požadavky čerpadla, je nutný kompatibilní zdroj energie, včetně transformátorů nebo fázových převodníků.

Technický pozadí pro projektanty

IVAR S4 8/21 T 4OL pracuje na principu odstředivého čerpadla, kde motor pohání rotor, který generuje tlak a pohání vodu skrze systém. Motor je umístěn v uzavřeném prostoru naplněném potravinářským olejem, který slouží jako chladič i mazivo pro ložiska. Tato konstrukce minimalizuje výrobu tepla a prodlužuje životnost motoru. Rotor je vyroben z technopolymeru, materiálu vybraného pro svůj vysoký poměr pevnosti k hmotnosti a odolnost proti korozi. Ocelová skořepice z AISI 304 poskytuje další odolnost a zajišťuje kompatibilitu s vodou obsahující mírné množství minerálů.

Integrace čerpadla do většího systému závisí na faktorech jako je průtok, výška tlaku a teplota vody. Projektanti by měli zohlednit maximální počet spuštění 20 za hodinu, aby se zabránilo nadměrnému opotřebení elektrických a mechanických komponent. Použití zpětného ventilu je zásadní pro zabránění návratu vody a efektů vodního kladiva. Účinnost čerpadla je zvýšena integrací mechanismu pro zabránění návratu vody, který může být buď z technopolymeru nebo oceli, v závislosti na variantě modelu. Tranzistorová izolace F zajišťuje, že motor může pracovat spolehlivě v prostředí se středním rozsahem teplotních kolísání.

Služba a provoz

Pravidelná kontrola a údržba jsou zásadní pro zajištění dlouhodobého výkonu IVAR S4 8/21 T 4OL. Ačkoliv je čerpadlo navrženo pro minimální údržbu, pravidelné kontroly by měly zahrnovat ověření integrity krycího systému, kontrolu kabelu na známky opotřebení nebo poškození a zajištění, že motor zůstává bez pronikání vlhkosti. Přítomnost nadměrného písku nebo nečistot ve vodě by měla být sledována, protože mohou urychlit opotřebení rotoru a skořepice. Maximální povolený obsah písku je 150 gramů na krychlový metr, a překročení tohoto limitu může snížit účinnost a životnost čerpadla.

Při provozu by mělo být čerpadlo sledováno na neobvyklé vibrace, hladiny hluku nebo změny výkonu. Ty mohou signalizovat nesrovnalost, opotřebení ložisek nebo zácpy ve výstupní trubce. Pokud je čerpadlo instalováno ve vodorovné poloze, musí být pravidelně kontrolován chladič, aby zůstával funkční. Nejsou specifikovány plánované intervaly údržby, ale jakékoliv viditelné známky degradace by měly vyvolat okamžitou kontrolu nebo výměnu ovlivněných komponent.

Nejčastější otázky

Může být IVAR S4 8/21 T 4OL instalován vodorovně?
Ano, čerpadlo může být instalováno vodorovně, ale doporučuje se chladič pro správné řízení odvodnění tepla a zabránění přehřátí motoru.

Jaký je maximální povolený obsah písku ve vodě?
Čerpadlo může zpracovat až 150 gramů písku na krychlový metr vody. Překročení tohoto limitu může způsobit urychlené opotřebení vnitřních komponent.

Je čerpadlo vhodné pro použití s chemicky neutrální vodou?
Ano, čerpadlo je navrženo pro použití s chemicky neutrální, neagresivní vodou, která je bez agresivních chemikálií nebo vysoké viskozity.

Může být čerpadlo připojeno k třífázové síti?
Ano, čerpadlo podporuje třífázový provoz na 3x230 V nebo 3x400 V, což z něj činí vhodné pro jak jednofázové, tak třífázové elektrické systémy.
