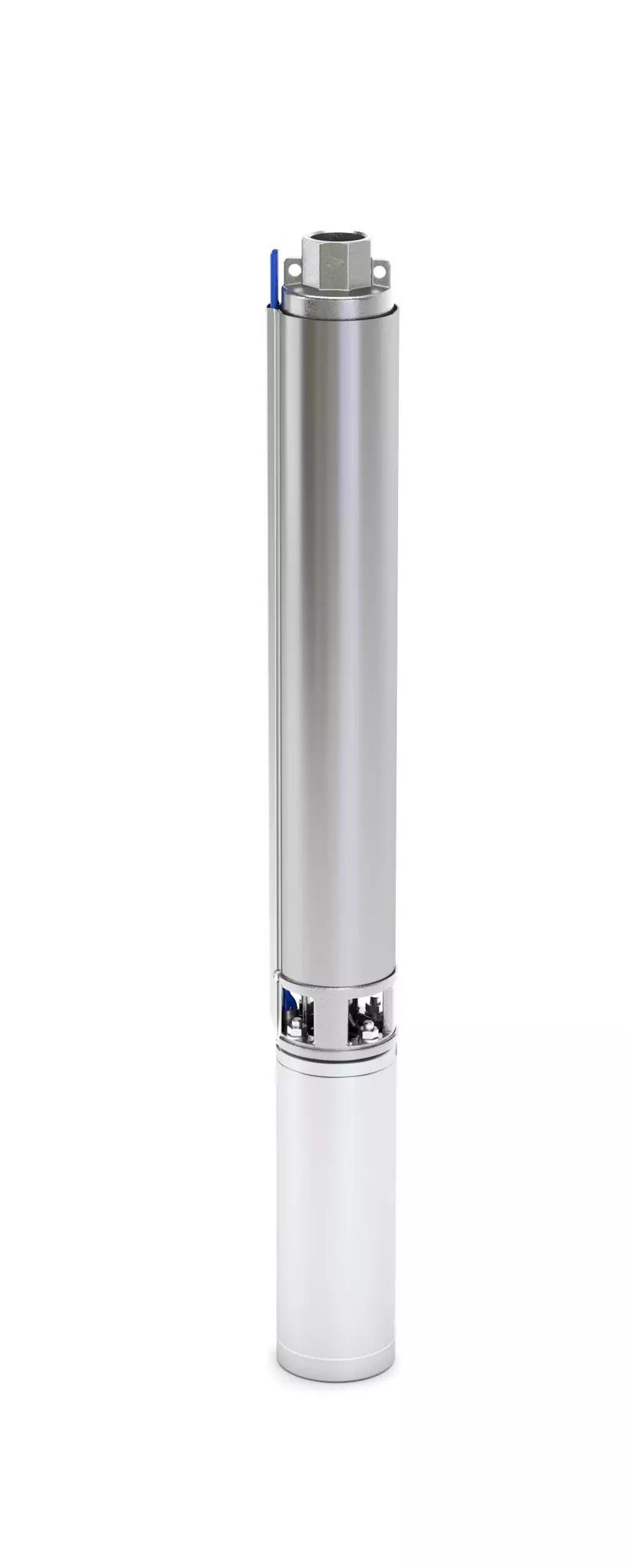

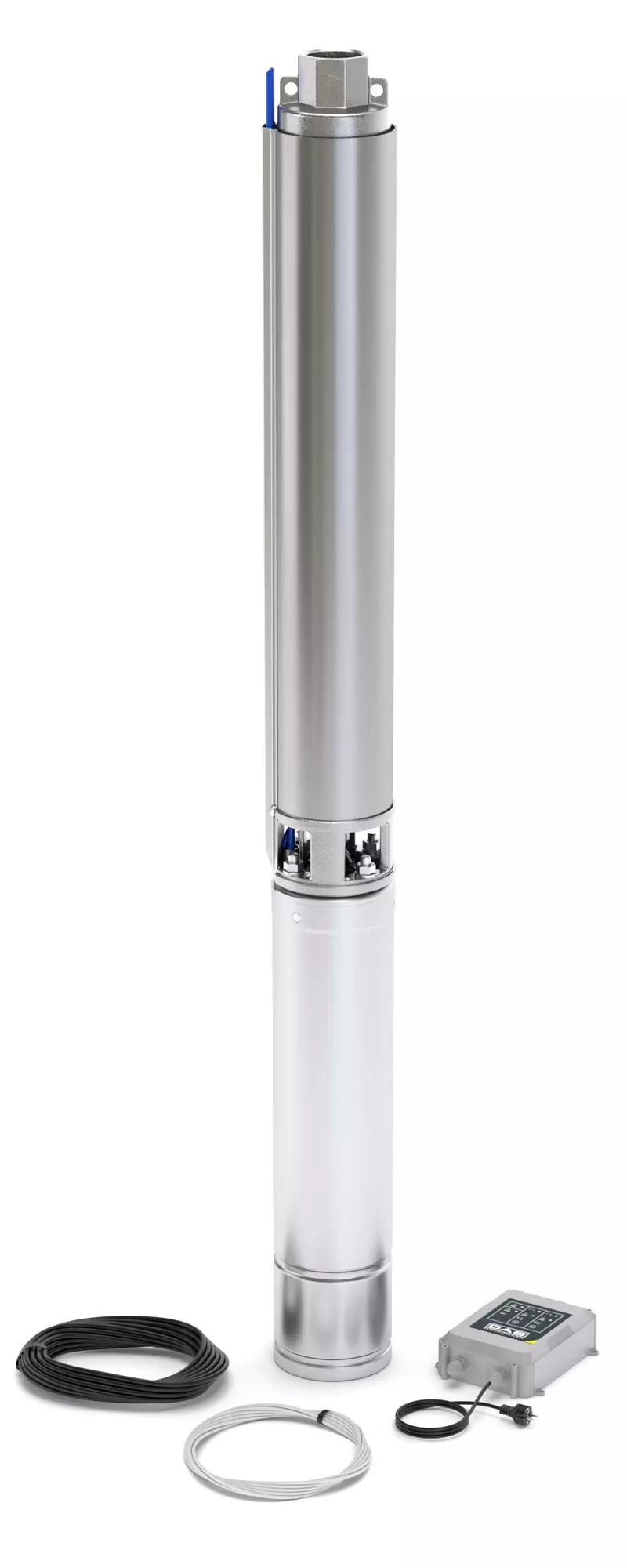

S4 8/27 T 4OL 4palcový ponorný čerpadlo pro studny a vrtané studny - 4,0kW - 3x230V

Detailní popis produktu

Ponorná čerpadla jako IVAR S4 8/27 T 4OL se často používají v hlubokých studnách a vrtanech, kde omezené vertikální místo a vysoké statické hladiny vody vyžadují kompaktná a vysokoodporná řešení. Instalatéři často setkávají s těmito systémy v venkovských vodovodních sítích, průmyslových chladičích a zavlažovacích systémech. Průměr 4 palce umožňuje instalaci v poměrně úzkých šachtách, přičemž zároveň udržuje dostatečnou kapacitu toku pro střední až velké operace. Krytí IP68 zajišťuje spolehlivé fungování i za podmínek trvalého ponoru, což je vhodné pro trvalou podzemní instalaci. Čerpadlo je navrženo pro čerpání čisté vody s minimálním množstvím zavěšených částic a pracuje v rozmezí teplot 0°C až +40°C. Jeho kompatibilita s jednofázovým i třífázovým napájením poskytuje flexibilitu v elektroinstalacích.

Technické parametry

Materiál	materiál rotoru
Jednofázové napětí	1x230 V 50 Hz
Materiál rotoru	technopolymer
Maximální obsah písku	150 g/m³
Maximální počet spuštění	20/h
Maximální hloubka ponoru	250 m
Maximální průměr čerpadla	99 mm
Průměr výsypné plochy	S4-1, S4-2, S4-3, S4-4, S4-6: 1 1/4 palceS4-8, S4-12, S4:16: 2 palce
Rozsah teplot kapaliny	od 0°C do +40°C
Třída ochrany	IP68
Třída izolace	F
Třífázové napětí	3x230 V 50 Hz - 3x400 V 50 Hz
Kód	60190834
Značka	IVAR

Technické parametry jsou zásadní pro přesný výběr čerpadla a návrh systému. Maximální povolený obsah písku (150 g/m³) pomáhá určit vhodnost čerpadla pro konkrétní zdroje vody. Krytí IP68 potvrzuje úplnou ochranu proti prachu a proniknutí vody, což je klíčové pro trvalý ponor. Možnosti napájení 3x230V a 3x400V umožňují flexibilní integraci do různých elektrických infrastruktur, zatímco maximální frekvence spuštění 20/h zabraňuje mechanickému stresu z důvodu častého cyklování. Maximální hloubka ponoru 250 m je klíčovým faktorem při určování vhodnosti čerpadla pro hluboké studny.

Instalace a připojení

Instalace IVAR S4 8/27 T 4OL by měla být provedena vertikálně uvnitř kůlny studny, aby byla zajištěna optimální hydraulická výkonnost a zabráněno kavitaci. Průměr výsypné plochy se liší podle přípony modelu – 1 1/4 palce pro modely S4-1 až S4-6 a 2 palce pro modely S4-8 až S4-16. Instalatéři musí ověřit, že kůlna studny je bez ostrých hran nebo nečistot, které by mohly poškodit těsnící plochy čerpadla při vkládání. Čerpadlo se obvykle připojuje pomocí závitových nebo flančových spojek kompatibilních se standardními nerezovými potrubními systémy. Na výsypné trubce by měl být nainstalován nezpětný ventil, aby se zabránilo zpětnému průtoku a hydraulickému rázu při restartu. Běžné chyby při instalaci zahrnují nesprávné zarovnání čerpadla ve studně, nedostatečnou podporu kabelu a nezajištění vstupního sítu, což může vést k ucpání nebo snížení účinnosti.

Kompatibilita a příslušenství

IVAR S4 8/27 T 4OL se integruje se standardními nerezovými a polymerovými potrubními systémy používanými v aplikacích hlubokých studen. Je kompatibilní s řídicími panely s ochranou proti přetížení a detekcí suchého běhu, což je zásadní pro ochranu motoru při různých zátěžových podmínkách. Příslušenství, jako jsou zvedací popruhy, těsnící kroužky a kompenzátory, by mělo být získáno zvlášť, aby bylo zajištěno bezpečné manipulace a bezpečné připojení. Čerpadlo je také kompatibilní s vzdálenými monitorovacími systémy, které sledují průtok, tlak a teplotu motoru, což umožňuje strategie prediktivní údržby.

Technický pozadí pro návrháře

IVAR S4 8/27 T 4OL pracuje na principu odstředivého čerpání, kde rotor urychluje vodu radiálně ven, aby vytvořil tlak. Ocelová kůra a motorové komponenty z AISI 304L poskytují odolnost proti korozi, zatímco potravinářský mazivo zajišťuje bezpečnou funkci v prostředích, kde je čistota vody kritická. Motor je chlazen interně prostřednictvím oběhu tohoto maziva, které zároveň snižuje tření v kuličkových ložiskách. Mechanické těsnění z uhlíka a keramiky zabrání úniku mezi rotujícími a stacionárními částmi. Návrháři by měli zvážit charakteristiky průtoku a tlakovou křivku čerpadla při jeho integraci do systému, aby se ujistili, že celkový dynamický výška odpovídá schopnostem čerpadla.

Údržba a provoz

Doporučuje se pravidelná kontrola vstupního sítu a výsypného ventilu čerpadla, aby byl zajištěn bezproblémový průtok a zabráněno usazování usazenin. Stav mechanického těsnění a ložisek by měl být kontrolován během údržby, i když v technické dokumentaci nejsou uvedeny plánované intervaly údržby. Jakékoliv známky vibrací, neobvyklého hluku nebo sníženého průtoku by měly vést k dalšímu vyšetření. Termální ochrana a přetížení čerpadla zajišťují automatické vypnutí v případě přehřátí nebo přetížení, což zabrání poškození motoru. Po dlouhodobém provozu by mělo být čerpadlo prohlédnuto na opotřebení rotoru a kůry, zejména v aplikacích s vysokým obsahem částic.

Nejčastější otázky

Může být IVAR S4 8/27 T 4OL použit v horizontální instalaci?
Ano, čerpadlo lze nainstalovat horizontálně, ale doporučuje se chladič, aby byla zajištěna dostatečná disipace tepla a zabráněno přehřátí.

Jaký je maximální povolený obsah písku ve čerpané vodě?
Čerpadlo je určeno pro maximální obsah písku 150 g/m³. Překročení tohoto limitu může vést k urychlenému opotřebení rotoru a mechanického těsnění.

Je čerpadlo vhodné pro provoz s častými spouštěními?
IVAR S4 8/27 T 4OL podporuje až 20 spuštění za hodinu, což je vhodné pro systémy vyžadující časté cyklování, poskytuje-li zátěž zůstává v rámci tepelných limitů motoru.

Jaké materiály jsou použity pro rotor a kůru?
Rotor je vyroben z technopolymeru, zatímco kůra a motorová skříň jsou vyrobeny z nerezové oceli AISI 304L, aby odolávaly korozi a zajistily trvanlivost v ponořeném prostředí.
