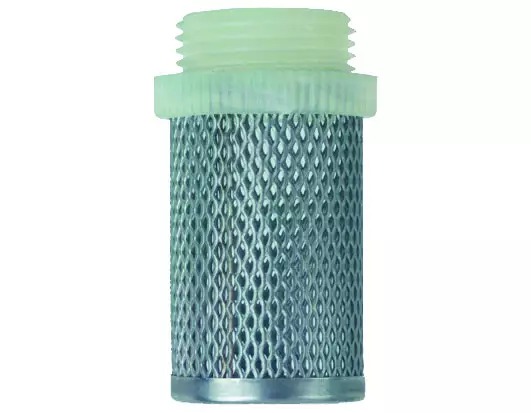

Sání sítka - pro nevracející ventil EURA - 1/2 palce M

Detailní popis produktu

Nevracející ventily v čerpacích a potrubních systémech vyžadují efektivní ochranu před nečistotami, aby zajišťovaly spolehlivý provoz. Tato sání sítka je speciálně navržena pro integraci s řadou nevracejících ventilů EURA. Často se používá v domácích a průmyslových vodovodních systémech, zavlažování a čerpacích instalacích, kde je zamezení vstupu pevných částic do ventilu kritické. Sítka je instalována před ventilem, aby zachytila nečistoty, než dosáhnou těsnící plochy, čímž se snižuje riziko opotřebení a úniku. V technickém zajištění budov se tento prvek často vyskytuje v oběhových smyčkách, doplňkových vodovodních liniích a čerpacích výtlakových liniích, kde je kvalita vody důležitá.

Konstrukce z nerezové oceli a certifikace ATEST pro pitnou vodu z ní činí vhodnou pro aplikace, kde se pracuje s pitnou vodou. Vnější M závit zajišťuje kompatibilitu se standardními potrubními přípojkami, zatímco pórovitost sítka je navržena tak, aby zachytila částice větší než 1 mm. To z ní činí ideální pro systémy, kde zdroj vody není plně filtrován předem, například v městských vodovodech nebo recirkulačních systémech s minimálním předúpravou.

Technické parametry

Materiál	Nerezová ocel AISI 304L, ATEST certifikovaná pro pitnou vodu
Prováděcí teplota	+80 °C
Materiál nerezová ocel AISI	304L
Jmenovitý tlak	PN 10
Kód	I08019012
Značka	IVAR

Jmenovitý tlak PN 10 a prováděcí teplota +80 °C definují limity pro návrh systému a kompatibilitu materiálů. Tyto parametry jsou zásadní pro určení vhodnosti sítka v tlakových vodních oběhových systémech a pro výběr kompatibilních ventilů a potrubí. Pórovitost sítka 1000 µm (1 mm) zajišťuje zachycení větších částic, ale menší nečistoty mohou stále procházet. Toto je třeba zohlednit při návrhu filtrárních stádií před sítkem, aby se zabránilo zácpám a snížily nároky na údržbu.

Instalace a připojení

Sání sítka se instaluje pomocí 1/2 palce vnějšího M závitu, který by měl být připojen k odpovídajícímu vnitřnímu závitu na potrubí nebo ventilu. Před utažením připojení se ujistěte, že těsnící plocha je čistá a bez nečistot. K aplikaci doporučeného momentu utažení použijte momentový klíč, aby nedošlo k přetížení nebo nedotažení, což může vést k únikům nebo poškození závitů. Běžnou chybou při instalaci je opomenutí vyčistit závity nebo použití nevhodných těsnících prostředků, což může ohrozit integrity připojení. Vždy ověřte, že sítka je zarovnaná s proudem a že sítka je umístěna tak, aby umožnila bezprostřední průtok vody a zároveň zachytila nečistoty.

Kompatibilita a příslušenství

Tato sání sítka je speciálně navržena pro použití s řadou nevracejících ventilů EURA. Není určena k použití s jinými typy ventilů, pokud to neověří výrobce. Při objednávce se ujistěte, že odpovídající nevracející ventil je k dispozici, aby byla dokončena sestava. Pro standardní instalaci nejsou potřeba žádné další příslušenství, ale v systémech s vysokým obsahem nečistot se může doporučit předfiltr, aby se prodloužila životnost sítka a ventilu.

Technický pozadí pro návrháře

Sání sítka funguje tak, že zachytává pevné částice ve vodním proudu, než dosáhnou nevracejícího ventilu. Sítka je vyrobena z nerezové oceli AISI 304L, která poskytuje dobrý odolnost proti korozi a mechanickou pevnost. Tento materiál je vhodný pro použití ve vodovodních systémech s pitnou vodou díky nízkému uvolňování látek a odolnosti proti usazování. Sítka je integrována do systému jako pasivní filtr, který využívá rychlost proudu a velikost částic k zachycení nečistot. Životnost sítka je ovlivněna četností údržby, kvalitou vody a přítomností filtrů před sítkem. V systémech s vysokým obsahem nečistot může být sítka častěji potřeba vyčistit, aby byla udržována účinnost.

Údržba a provoz

Sání sítka vyžaduje pravidelnou kontrolu a čištění, aby byla zajištěna pokračující výkonnost. Během údržby by měla být sítka odstraněna a sítka prohlédnuta na zácpu nebo poškození. Pokud je sítka částečně nebo plně zablokována, měla by být vyčištěna měkkým houbou a vodou. Nepoužívejte abrazivní materiály nebo rozpouštědla, protože mohou poškodit povrch nerezové oceli. V technických datech nejsou uvedeny konkrétní intervaly údržby, takže údržba by měla být prováděna podle výkonu systému a kvality vody. Pokles průtoku nebo zvýšení tlakového rozdílu přes sítka může naznačovat potřebu čištění.

Nejčastější otázky

Může být tato sání sítka použita s jinými nevracejícími ventily než řada EURA?
Je speciálně navržena pro nevracející ventil EURA a nemusí být kompatibilní s jinými modely bez ověření od výrobce.

Je sítka odstranitelná pro čištění?
Sítka je integrována do sítka a není navržena k odstranění. Čištění by mělo být prováděno, když je sítka demontována ze systému.

Může být tato sítka použita v systémech s teplotami vyššími než +80 °C?
Ne, maximální prováděcí teplota je +80 °C, jak je uvedeno v technických datech. Překročení této mez může ovlivnit integrity materiálu a připojení.

Je pro nerezovou konstrukci potřeba zvláštní údržba?
Ne, není potřeba zvláštní údržba mimo pravidelné čištění. Materiál AISI 304L je odolný proti korozi a usazování za normálních provozních podmínek.
