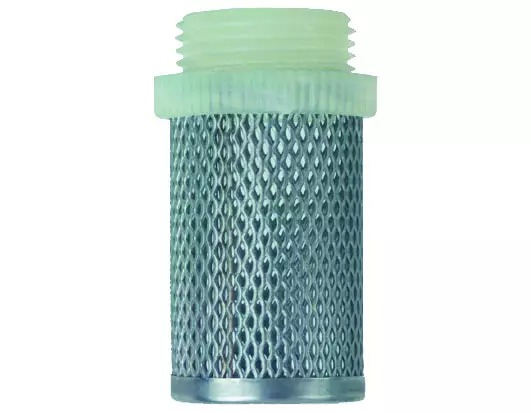

Sání sítka - pro nevracející ventil EURA - 2 1/2 palce M

Detailní popis produktu

Sání sítka je klíčovou součástí čerpacích a potrubních systémů, kde je instalována před nevracejícími ventily, aby zabránila vstupu velkých částic. Často se používá v domovních a komerčních systémech pro zásobování vodou, zavlažování a oběhové smyčky. Tento filtr chrání citlivé komponenty v dolní části systému, jako jsou čerpadla a ventily, před znečištěním částicemi většími než 1 mm. Konstrukce z nerez oceli zajišťuje kompatibilitu s systémy pro pitnou vodu a dlouhodobou odolnost v korozi.

Kompaktní design umožňuje integraci do úzkých prostor a vnější závit M zajišťuje jednoduché připojení k běžným potrubím. Sítka je vhodná pro aplikace, kde systém pracuje při maximální teplotě +80 °C a nominálním tlaku PN 10. Je zvláště užitečná v systémech, kde médium obsahuje zavěšené částice, které by mohly poškodit nevracející ventil nebo snížit jeho účinnost v průběhu času.

Technické parametry

Montáž a připojení

Sání sítka se instaluje přímo před nevracející ventil EURA. Má vnější závit M, který umožňuje přímé připojení k odpovídajícímu vnitřnímu závitu potrubí. Montér by měl zajistit, že závit je čistý a bez nečistot před utažením, aby se zabránilo únikům. Pro dosažení správného utažení může být použit momentový klíč, zejména v systémech s vysokým tlakem nebo teplotou.

Běžné chyby při montáži zahrnují nesprávné zarovnání závitů, přetížení a nedostatečnou kontrolu poškození závitů. Sítka by měla být umístěna v místě, které umožňuje snadný přístup pro kontrolu a čištění. Je důležité ověřit, že systémový tlak a teplota nepřekročí hodnoty uvedené v technických specifikacích zařízení.

Kompatibilita a příslušenství

Tato sání sítka je speciálně navržena pro použití s nevracejícím ventilem EURA a je kompatibilní s běžnými systémy potrubí se závitem M. Pro běžnou montáž nejsou potřeba žádná další příslušenství. V systémech s neobvyklou konfigurací nebo pokud je potřeba další filtrace, mohou být přidány dodatečné filtry nebo sítka před sítkou.

Technický pozadí pro projektanty

Sání sítka funguje tak, že umožňuje průtok kapaliny a zároveň zadržuje pevné částice větší než pórovitost sítka. Sítka je integrována do systému jako pasivní filtr a zajišťuje dlouhodobou funkčnost nevracejícího ventilu tím, že snižuje mechanické namáhání a riziko zablokování.

Vlastnosti materiálu AISI 304L zahrnují vysokou pevnost v tahu a odolnost proti oxidaci, což z něj dělá vhodný materiál pro aplikace s chladnou i horkou vodou. Integrace sítky do systému by měla být zohledněna již v návrhové fázi, aby neomezovala průtok nebo nezpůsobovala tlakové ztráty, které by mohly ovlivnit účinnost systému.

Údržba a provoz

Doporučuje se pravidelná kontrola sítky, aby zůstala bez nečistot a sítka nebyla zablokována. Pokud klesne průtok nebo systém ukazuje známky snížené výkonnosti, měla by být sítka odstraněna a vyčištěna. V technických datech nejsou uvedena konkrétní intervaly údržby, ale údržba by měla být součástí pravidelných kontrol systému.

Při provozu by měl montér ověřit, že sítka je pevně připojena a že nejsou přítomny známky úniku nebo koroze. Zařízení nepotřebuje mazání nebo úpravu během běžného provozu. V případě poškození nebo vysokého opotřebení by měla být sítka vyměněna, aby byla zachována integrita systému.

Nejčastější otázky

Může být sání sítka použita v systémech s horkou vodou?
Ano, sání sítka je schopna pracovat při maximální teplotě +80 °C, což z ní dělá vhodnou pro aplikace s horkou vodou.

Je pórovitost sítka upravitelná?
Ne, pórovitost sítka je pevně nastavena na 1000 µm (1 mm) a nelze ji změnit bez výměny sítky.

Může být sání sítka použita s nevracejícími ventily jiných značek?
Ne, sítka je speciálně navržena pro nevracející ventil EURA a nemusí být kompatibilní s jinými modely.

Je materiál nerez oceli AISI 304L vhodný pro pitnou vodu?
Ano, materiál je certifikován pro použití v systémech pro pitnou vodu podle normy ATEST.
