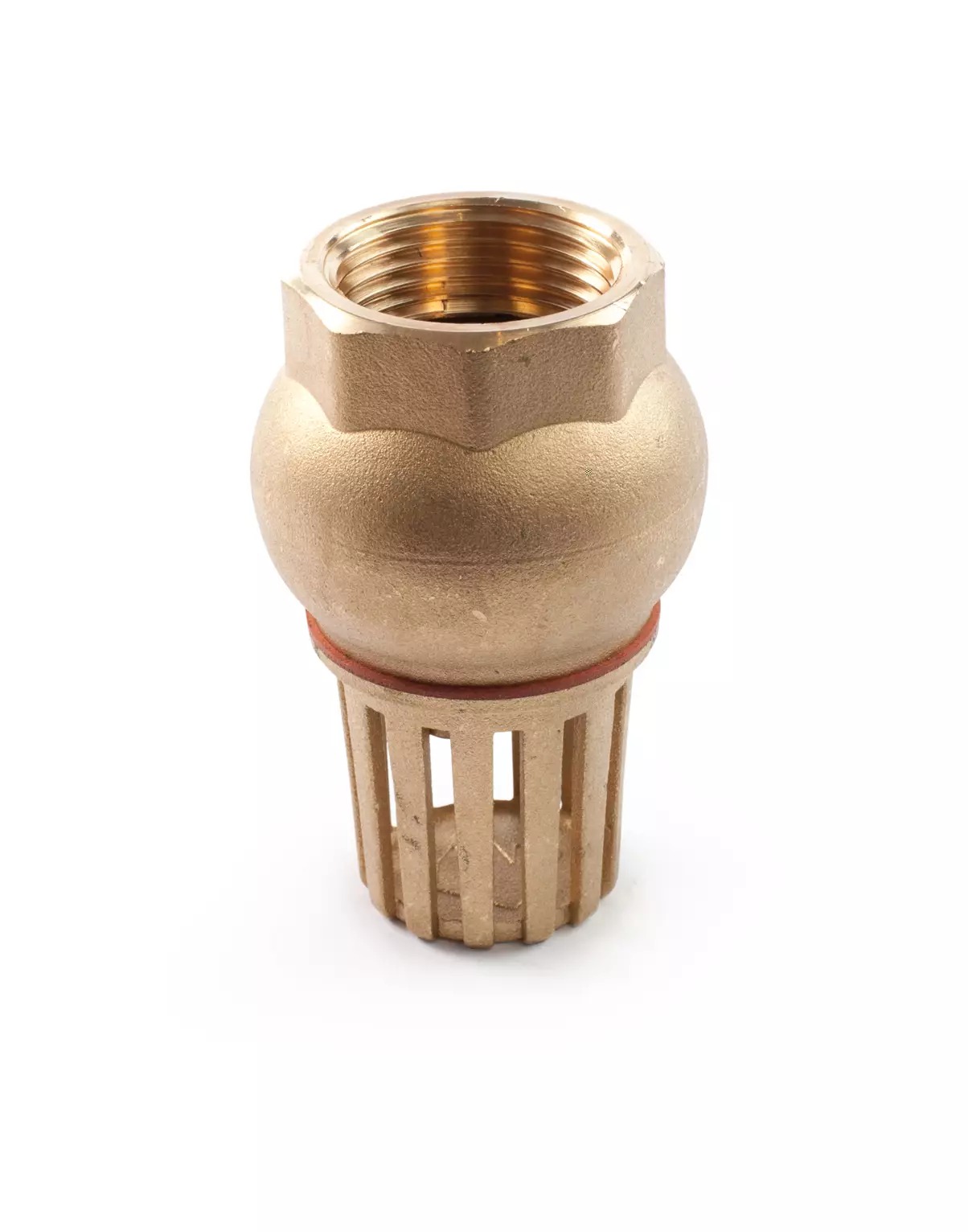

Sáček na nasávání - s nezpětným ventilem - 1/2 palce F
Kód: I08032012Související produkty
Detailní popis produktu
Tento sáček na nasávání se běžně instaluje v domácích a komerčních topných a potrubních soustavách, kde odstředivá nebo oběhová čerpadla čerpají vodu z nádrží nebo distribučních linek. Jeho hlavní funkcí je filtrovat nečistoty vstupující do vstupu čerpadla, přičemž zároveň zabrání zpětnému průtoku v systému. Instalatéři ho často používají v kotelních obvodech, solárních tepelných systémech a v potrubních soustavách pod tlakem. Kompaktní design umožňuje jeho integraci do uzavřených strojních místností a podlahových potrubních uspořádání.
Vnitřní závit zajišťuje bezpečné a netěsné spojení se standardními potrubními přípojkami. Nezpětný ventil je navržen tak, aby se při provozu čerpadla plynule otevíral a při zastavení čerpadla těsně uzavíral, čímž udržuje tlak v systému a zmenšuje opotřebení komponent. To z něj dělá vhodný prvek pro jakékoliv neustálé nebo přerušované provozy čerpadel v obytných i lehce průmyslových prostředích.
Technické parametry
| Materiál | Mosaz CW617N ATEST pro pitnou vodu |
|---|---|
| Prováděcí teplota | +80 °C |
| Nominální tlak | PN 10 |
| Kód | I08032012 |
| Značka | IVAR |
Jmenovitý tlak PN 10 znamená vhodnost pro nízkotlaké systémy, jako jsou obytné obvody teplé a studené vody. Maximální provozní teplota +80 °C je vhodná pro aplikace s ohřátou vodou, včetně centrálních topných systémů. Tyto parametry pomáhají při výběru správného komponentu pro dané systémové podmínky a zajišťují kompatibilitu s příslušným potrubím a přípojkami.
Instalace a připojení
Sáček na nasávání má vnitřní závit (F-závit), který se připojuje přímo k mužským závitům potrubních konců nebo převodům. Před instalací ověřte, že typ závitu odpovídá potrubnímu systému a že směr průtoku je v souladu s mechanismem otevírání ventilu. Na závity naneste těsnící směs nebo PTFE pásku, aby se zabránilo únikům.
Nasazení zařízení provádějte ve svislé poloze s otevřeným koncem směrem dolů, aby bylo zajištěno správné shromažďování nečistot a provoz ventilu. Ujistěte se, že vstup je umístěn nad minimální hladinou vody, aby se zabránilo nasávání vzduchu nebo usazenin.
Kompatibilita a příslušenství
Toto zařízení je kompatibilní se standardními měděnými nebo ocelovými potrubními systémy s F-závitovými připojeními. Pro systémy s větším průměrem nebo jinými typy závitů by měly být použity vhodné převody. Další příslušenství není potřeba, pokud to systémový návrh nevyžaduje, jako jsou filtry pro vyšší zátěž nečistotami.
Technický pozadí pro projektanty
Sáček na nasávání funguje na jednoduchém, ale efektivním principu: nezpětný ventil se otevírá při dopředném průtoku vytvořeném čerpadlem a uzavírá se při zpětném průtoku nebo statických podmínkách. Tělo z mosazi CW617N poskytuje dobrý odolnost proti korozi a mechanickou pevnost, což ho činí vhodným pro dlouhodobé vystavení pitné i nepitné vodě. Certifikace ATEST potvrzuje soulad s normami pro pitnou vodu, zajišťuje bezpečnost a dodržování předpisů.
Výkon zařízení je ovlivněn rychlostí průtoku a velikostí částic ve vstupní tekutině. Přílišné množství nečistot může vést k zablokování sítě a snížení účinnosti čerpadla. Pro optimální životnost udržujte čistotu vody a ujistěte se, že zařízení není vystaveno prodlouženému provozu bez vody nebo mrazivým podmínkám.
Servis a provoz
Doporučuje se pravidelná kontrola pro odstranění usazenin z sítě a pro kontrolu opotřebování sedla ventilu nebo úniků. Pokud systém ukazuje známky zpětného průtoku nebo sníženého tlaku, demontujte sáček a zkontrolujte vnitřní komponenty. Při montáži zárukuje správné těsnění pečlivé zarovnání mechanismu ventilu.
Nejčastější otázky
Může být tento sáček na nasávání použit v systémech chlazené vody?
Ano, pokud provozní teplota nepřesahuje +80 °C a systém pracuje v rámci tlakové klasifikace PN 10.
Je nezpětný ventil plně automatický?
Ano, ventil se otevírá při dopředném průtoku a uzavírá se automaticky při zastavení čerpadla, což vyžaduje žádnou manuální zásah.
Co se stane, pokud se sítě zablokují?
Zablokovaná sítě může snížit průtok a zvýšit zátěž na motor čerpadla. Pravidelně čistěte sáček, aby k tomu nedocházelo.
Může být toto zařízení nainstalováno vodorovně?
Ne, musí být namontováno svisle s otevřeným koncem dolů, aby byla zajištěna správná funkce nezpětného ventilu a retence nečistot.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | Se zpětným ventilem |
|---|---|
| Hmotnost: | 0.16 kg |
| Druh výrobku: | zpětný ventil / klapka |
| Rozměr závitu: | 1/2" |
| Typ připojení: | vnitřní závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N, atest pro pitnou vodu |
| Provozní teplota: | +80 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 21:13:02 |
