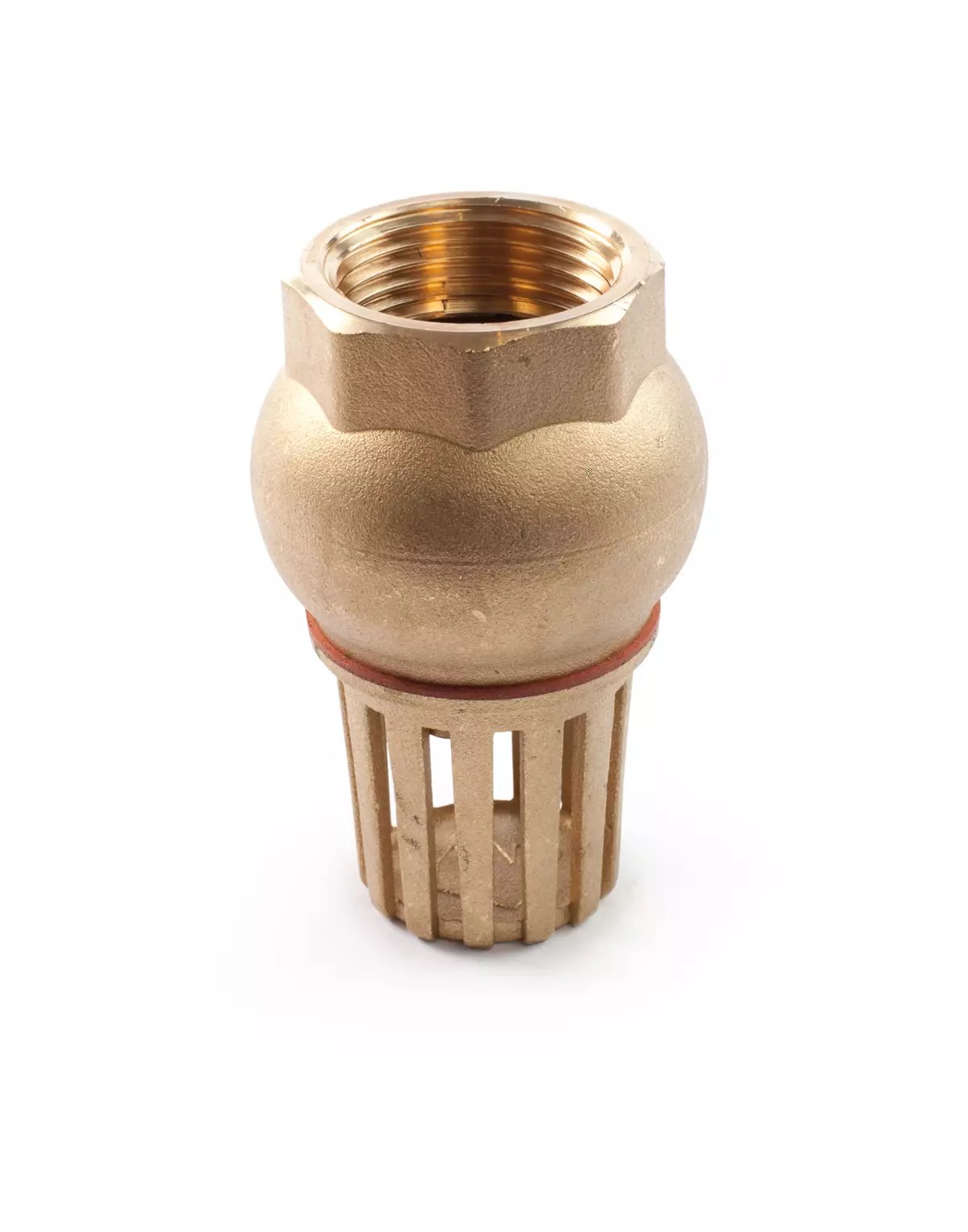

Sání s nevracejícím ventilem - 1 palce F

Detailní popis produktu

Sání s nevracejícím ventilem jsou základní komponenty v čerpacích soustavách, kde je potřeba jednosměrného ovládání průtoku. Tyto zařízení se často instalují v domácích a komerčních vodovodních systémech, zavlažovacích obvodech a čerpacích stanicích. Zabraňují návratu vody z čerpadla do nádrže nebo náboje, čímž zajišťují efektivitu systému a snižují riziko znečištění nebo sání. Integrovaný nevracející ventil umožňuje kompaktní montáž a vylučuje potřebu dalších přípojek, což zjednodušuje rozložení a snižuje počet potenciálních míst pro úniky.

Takové komponenty se často používají v aplikacích, kde čerpadlo není běžící neustále, například v systémech pro zvýšení tlaku domácí vody nebo v zavlažovacích systémech s přerušovaným provozem. Funkce nevracejícího ventilu je zde zvláště důležitá, aby byl udržován tlak a zabránilo se návratu vody zpět do zdroje, když je čerpadlo vypnuto. Konstrukce z mosazí CW617N zajišťuje odolnost v prostředí, kde se pracuje s pitnou vodou, a splňuje regulační normy pro aplikace s pitnou vodou.

Technické parametry

Materiál	Mosaz CW617N, certifikovaná pro pitnou vodu
Prováděcí teplota	+80 °C
Jmenovitý tlak	PN 10
Kód	I08032100
Značka	IVAR

Hranice provozní teploty +80 °C znamená, že tento komponent je vhodný pro aplikace s teplou vodou, ale ne pro páru nebo systémy s vysokou teplotou. Jmenovitý tlak PN 10 znamená, že je navržen pro nízkonapěťové systémy, typicky v domácích a lehkých komerčních aplikacích. Mosaz CW617N je vybrána pro svou odolnost proti korozi a kompatibilitu s normami pro pitnou vodu, což z ní činí vhodný materiál pro systémy s pitnou vodou. Tyto parametry jsou klíčové pro správné rozměření a kompatibilitu systému.

Montáž a připojení

Sání je připojeno pomocí 1 palce F závitu, což je běžná velikost ve vodovodních a čerpacích systémech. Montéři by měli zajistit, že závit je čistý a bez nečistot před utažením. F závit se obvykle používá spolu s těsnící pastou nebo PTFE páskou, aby bylo zajištěno těsné spojení. Je důležité ověřit, že směr průtoku je správný, protože nevracející ventil umožňuje průtok pouze jedním směrem. Běžnou chybou při montáži je obrácení orientace sání, což může vést k nesprávné funkci nebo kompletnímu selhání nevracejícího ventilu. Po montáži by měl být proveden tlakový test, aby byla potvrzena integrity spojení a funkce ventilu.

Kompatibilita a příslušenství

Toto sání je navrženo k použití se standardními potrubními systémy s 1 palcovým F závitem a čerpadly. Obvykle se instaluje na straně sání čerpadla, aby se zabránilo návratu vody. Pro základní montáž nejsou potřeba žádná další příslušenství, ale v některých případech může být přidán síťový filtr nebo jemný filtr výše v systému, aby chránil sání před velkými nečistotami. Montéři by měli zajistit, že čerpadlo a potrubní systém jsou kompatibilní s jmenovitým tlakem PN 10 a teplotním limitem +80 °C. Pro tento model nejsou uvedeny žádné související produkty.

Technický pozadí pro projektanty

Sání funguje tak, že umožňuje průtok vody přes síto, zatímco nevracející ventil zůstává otevřený. Když se průtok zastaví, ventil se automaticky zavře, čímž zabrání návratu vody. Mosaz CW617N je vybrána pro svou mechanickou pevnost a odolnost proti korozi ve vodním prostředí. Jmenovitý tlak PN 10 zajišťuje, že komponent může zvládnout běžné nízkonapěťové podmínky v čerpacích systémech. Integrovaný nevracející ventil v sání snižuje počet komponent v systému, což může zlepšit spolehlivost a snížit potřebu údržby. Účinnost provozu je ovlivněna čistotou vody a absence částic, které by mohly ovlivnit uzavření ventilu.

Údržba a provoz

Pravidelná kontrola sání je doporučena, aby bylo zajištěno, že nevracející ventil funguje správně. S časem se mohou v sání usazovat usazeniny nebo nečistoty, které mohou ovlivnit schopnost ventilu se plně uzavřít. Pokud systém ukazuje známky návratu vody nebo snížené výkony čerpadla, sání by mělo být odstraněno a vyčištěno. Nejsou poskytovány konkrétní intervaly údržby, ale údržba by měla být prováděna podle provozních požadavků systému a kvality vody. Mosaz CW617N je odolná a vyžaduje minimální údržbu za běžných provozních podmínek.

Nejčastější otázky

Může být sání použito ve vodovodním systému?
Ano, materiál mosaz CW617N je certifikován pro použití s pitnou vodou, což z něj činí vhodný pro aplikace s pitnou vodou.

Je nevracející ventil integrován do sání?
Ano, ventil je zabudovaný do sání, což vylučuje potřebu samostatné instalace nevracejícího ventilu.

Jaká je maximální provozní teplota sání?
Maximální provozní teplota je +80 °C, což je vhodné pro systémy s teplou vodou, ale ne pro aplikace s vysokou teplotou.

Může být toto sání připojeno k čerpadlu s 1 palcovým F závitem?
Ano, 1 palcový F závit je navržen pro přímé připojení k kompatibilním čerpadlům bez potřeby adaptéru.
