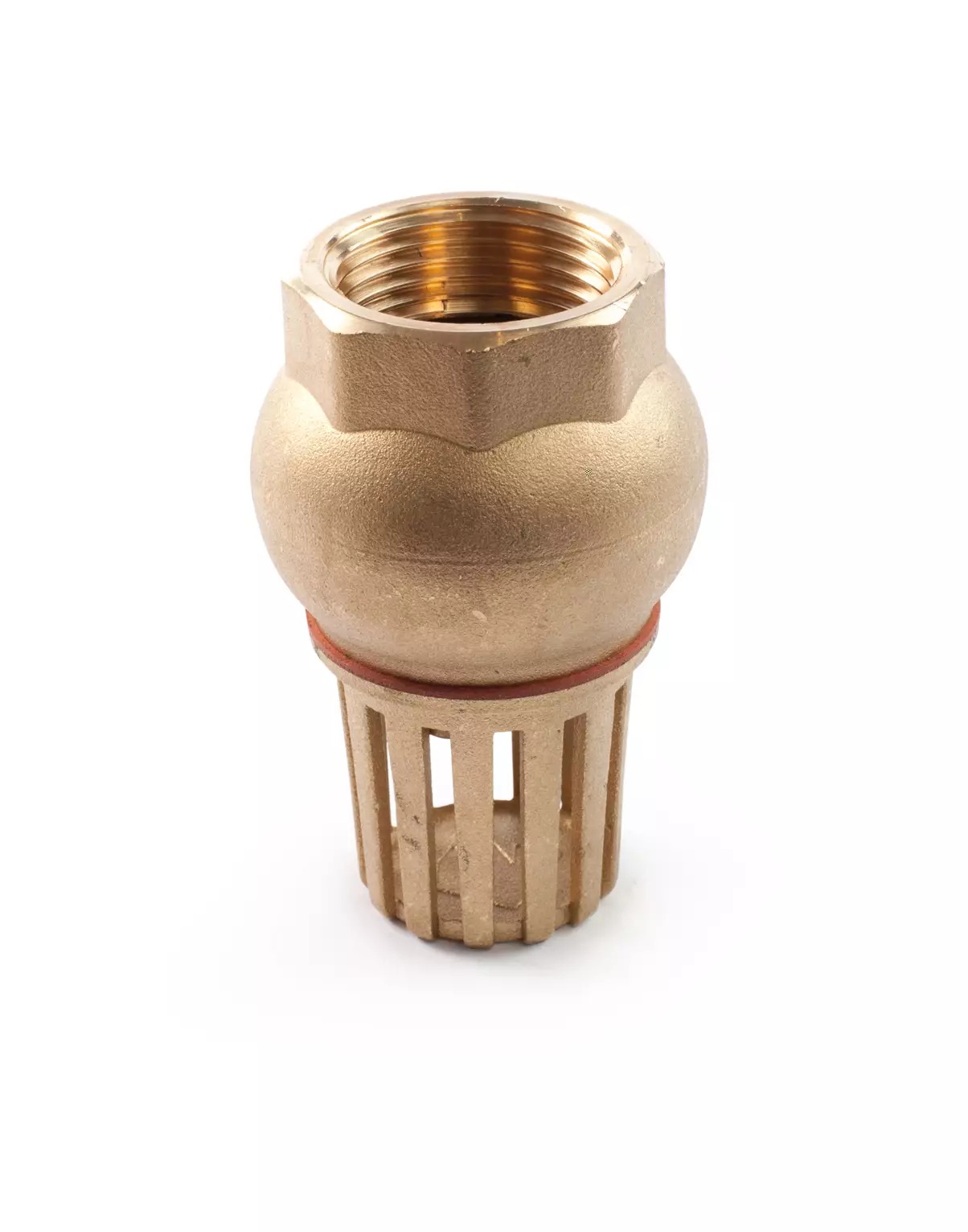

Sání s nezpětným ventilem - 3/4 "F
Kód: I08032034Související produkty
Detailní popis produktu
Montéžníci pracující na čerpacích soustavách pro topení, kanalizaci a zavlažování často potřebují komponenty, které zajišťují jednosměrný tok a zabrání zpětnému průtoku. Sání s nezpětným ventilem IVAR se běžně používá v obytných i komerčních budovách k ochraně čerpadel před obratem toku a k filtraci nečistot z tekutiny. Toto zařízení se obvykle instaluje v sací trubce čerpadla, aby zabránilo poškození způsobenému vzduchem nebo obratem tekutiny a zároveň snížilo riziko vzniku kavitace čerpadla. Je vhodné pro systémy, kde je potřeba spolehlivé a nízkonákladové řešení pro oběh vody, například v soustavách teplé vody nebo uzavřených topných oběhových kruzích.
Korektní integrace tohoto komponentu je zásadní pro dlouhodobou funkčnost čerpadla a celého systému. Funkce nezpětného ventilu zabrání tomu, aby čerpadlo pracovalo suché, zatímco sání zachytí větší částice, které by jinak poškodily vnitřní komponenty. Zařízení je navrženo pro použití v systémech se středním průtokem a je kompatibilní se standardními potrubními konfiguracemi běžně používanými v evropských topných a kanalizačních instalacích.
Technické parametry
| Materiál | Mosaz CW617N ATEST pro pitnou vodu |
|---|---|
| Provozní teplota | +80 °C |
| Jmenovitý tlak | PN 10 |
| Kód | I08032034 |
| Značka | IVAR |
Montáž a připojení
Sání se připojuje pomocí 3/4 palce závitu F, což je kompatibilní se standardními potrubními přípojkami. Vnitřní F připojení umožňuje přímou montáž bez nutnosti dalších převodníků. Během montáže je důležité zajistit, že komponenta je správně umístěna v sací trubce, přičemž nezpětný ventil je orientován ve směru průtoku. Běžnou chybou je obrácení orientace ventilu, což může vést k poruše systému nebo ke snížení účinnosti. Montéžníci by měli také zkontrolovat, zda je závit čistý a bez nečistot, před utažením, aby se zabránilo únikům. Komponenta by měla být instalována v místě, které umožňuje snadný přístup pro kontrolu nebo výměnu, pokud je to potřeba.Kompatibilita a příslušenství
Toto sání je navrženo pro použití se standardními potrubními systémy s 3/4 palcovým závitem. Je kompatibilní s širokou škálou typů čerpadel, včetně oběhových a ponorných čerpadel. Pro standardní montáž není potřeba žádné další příslušenství, ale doporučuje se použít lepicí pásku nebo závitovou směs na závitové spojení, aby se zajistilo těsné připojení. Zařízení není určeno pro použití v systémech s vysokým tlakem nebo agresivními médii mimo ty, které jsou uvedeny v dokumentaci výrobce.Technický popis pro projektanty
Sání umožňuje průtok tekutiny pouze jedním směrem a zároveň zabrání obratu toku díky nezpětnému ventilu. Mosaz CW617N poskytuje dobré mechanické vlastnosti a odolnost proti korozi, což z ní činí vhodný materiál pro dlouhodobé použití ve vodních systémech. Označení PN 10 zaručuje, že komponenta vydrží běžné provozní tlaky v topných a kanalizačních systémech. Design integruje filtr a nezpětný ventil do jednoho celku, čímž se zbytečné komponenty eliminují a zjednodušuje se montáž. Limit provozní teploty +80 °C je vhodný pro většinu domácích a lehce komerčních aplikací, ale projektanti by měli zajistit, aby systém nepřekročil tento limit, aby se zabránilo degradaci materiálu.Údržba a provoz
Sání vyžaduje minimální údržbu za běžných provozních podmínek. Doporučuje se však pravidelně kontrolovat filtr na hromadění nečistot, zejména v systémech s vysokým obsahem částic. Pokud se filtr zacpá, je třeba jej vyčistit, aby se udržela účinnost průtoku. Nezpětný ventil by měl být také kontrolován na známky opotřebení nebo poškození, protože vadný ventil může vést ke snížení účinnosti systému nebo k poruše čerpadla. V dokumentaci produktu nejsou uvedena žádná konkrétní období údržby, proto by měla být prováděna podle výkonu systému a vizuální kontroly.Nejčastější otázky
Může být sání použito v systému teplé vody?
Ano, komponenta je vhodná pro systémy teplé vody s maximální provozní teplotou +80 °C a je certifikována pro pitnou vodu.
Je nezpětný ventil integrován do sání?
Ano, nezpětný ventil je součástí sání a není to samostatný komponent.
Může být sání instalováno ve svislé trubce?
Ano, komponenta může být instalována jak vodorovně, tak svisle, pokud je nezpětný ventil orientován ve směru průtoku.
Jaký je maximální provozní tlak tohoto komponentu?
Komponenta je schválena pro maximální provozní tlak PN 10, což je vhodné pro systémy se středním a nízkým tlakem.
Doplňkové parametry
| Kategorie: | Se zpětným ventilem |
|---|---|
| Hmotnost: | 0.24 kg |
| Druh výrobku: | zpětný ventil / klapka |
| Rozměr závitu: | 3/4" |
| Typ připojení: | vnitřní závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N, atest pro pitnou vodu |
| Provozní teplota: | +80 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 21:13:02 |
