Compact set OPTIMA - rohový, CU 15 x 1 mm - chrom IVAR.KIT DV 10415

Detailní popis produktu

Tento kompaktní rohový soubor je navržen pro instalaci do prostředí koupelny, kde je důležitá úspora místa a kompatibilita systému. Často se používá v obytných i komerčních budovách s centrálními topnými systémy, které vyžadují přesné řízení teploty a spolehlivé regulace průtoku. Soubor je určen k použití s měděnými nebo vícevrstvými potrubními systémy a je vhodný pro instalaci jak v novostavbách, tak v rekonstrukcích. Modulární design umožňuje flexibilní integraci do různých potrubních rozvodů, zejména v rohových konfiguracích, kde je místo omezené.

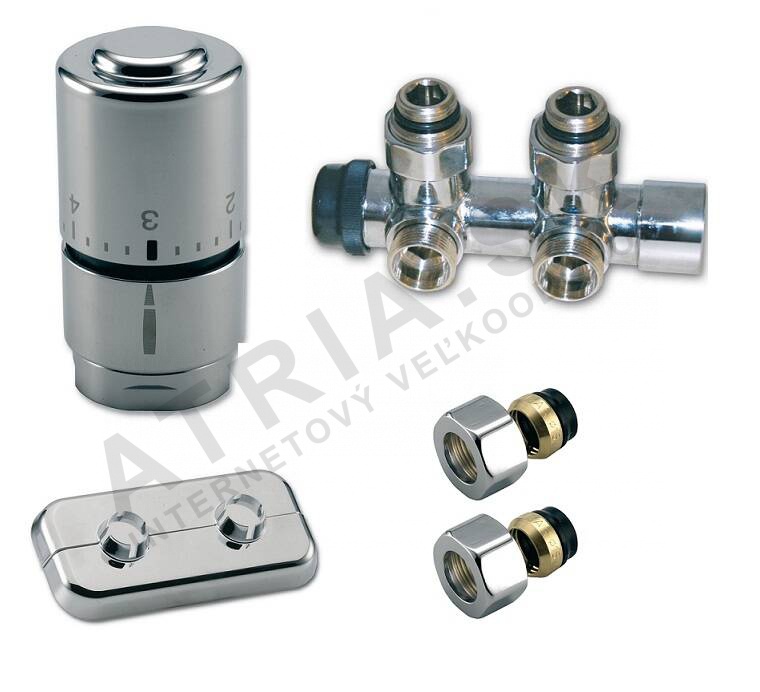

Soubor zahrnuje radiátorový kohout, termostatickou hlavu a přípojku pro měď nebo vícevrstvou trubku. Je navržen k použití s měděným potrubím o rozměrech 15 x 1 mm a je kompatibilní s systémy pracujícími až do 100 °C. Instalační proces vyžaduje pozornost k momentu přísvitu a správnému zarovnání komponent, aby byla zajištěna beznetektnost a dlouhodobá odolnost.

Technické parametry

Materiál	Měď CW617N s povrchovou úpravou
Prováděcí teplota	+100 °C
Jmenovitý tlak	PN 10
EAN	8595145907236
Hmotnost	1,108 kg
Kód	KIT530007CHROM15
Značka	IVAR

Hranice provozní teploty +100 °C a jmenovitý tlak PN 10 jsou důležité při výběru tohoto souboru pro systémy se středními tepelnými a hydraulickými požadavky. Tyto parametry zajišťují kompatibilitu se standardními centrálními topnými systémy a pomáhají při určení vhodnosti pro konkrétní aplikace. Měď CW617N s chromovým povlakem poskytuje odolnost proti korozi a dlouhou životnost v běžných vnitřních prostředích.

Instalace a připojení

Instalační proces začíná ověřením správných rozměrů měděného potrubí (15 x 1 mm) a zajištěním kompatibility přípojky s systémem. Soubor zahrnuje radiátorový kohout s připojením 1/2 palce a závitem M24 pro termostatickou hlavu. Moment přísvitu musí být pečlivě dodržen: 25–35 Nm pro komponent DF 03 a 30–40 Nm pro komponent DF 01. Nedodržení specifikovaných hodnot může vést k netěkům nebo mechanickému namáhání komponent. Je také důležité zajistit, aby systémový tlak nepřekročil hodnocení PN 10 během provozu. Běžné chyby při instalaci zahrnují nesprávné nastavení momentu přísvitu, špatné zarovnání komponent a použití nekompatibilních materiálů potrubí.

Kompatibilita a příslušenství

Tento soubor je speciálně navržen k použití s měděnými nebo vícevrstvými potrubními systémy. Je kompatibilní se standardními centrálními topnými systémy pracujícími až do 100 °C a s tlakovými hodnoceními až do PN 10. K základní instalaci nejsou potřeba žádné další příslušenství, protože soubor obsahuje všechny potřebné komponenty pro provoz. Montéři by však měli zajistit, že potrubí systému a ostatní komponenty jsou kompatibilní s určenými materiály a rozměry.

Technický pozadí pro projektanty

Soubor pracuje na principu řízení průtoku prostřednictvím termostatického kohoutu, který upravuje průtok ohřáté vody podle okolní teploty. Měď CW617N poskytuje dobré mechanické pevnosti a odolnosti proti korozi v běžných vnitřních prostředích. Chromový povlak přidává další vrstvu ochrany a čistý vzhled. Integrace do systému vyžaduje pečlivou úvahu o tepelné roztažnosti potrubí a mechanickém namáhání připojení. Životnost souboru je ovlivněna kvalitou instalace, provozními podmínkami a údržbou systému.

Služba a provoz

Pravidelná údržba není pro tento soubor potřeba, pokud je instalace správná a systém pracuje v rámci specifikovaných parametrů. Pravidelné kontroly by měly být provedeny, aby bylo zajištěno, že připojení zůstávají těsná a že nejsou žádné známky netěků nebo koroze. Hodnoty momentu přísvitu by měly být ověřeny během jakékoli údržby, aby byly komponenty zajištěny. Nejsou požadovány konkrétní intervaly údržby, ale jakékoliv známky opotřebení nebo poruchy by měly být řešeny okamžitě, aby se zabránilo selhání systému.

Nejčastější otázky

Může být tento soubor použit s vícevrstvým potrubím?
Ano, soubor je kompatibilní jak s měděným, tak s vícevrstvým potrubním systémem, jak je uvedeno v technickém popisu.

Jaká je maximální provozní teplota pro tento soubor?
Soubor je hodnocen pro provoz až do 100 °C, což je vhodné pro standardní centrální topné aplikace.

Jaké hodnoty momentu přísvitu by měly být použity během instalace?
Pro komponent DF 03 by měl být moment mezi 25–35 Nm a pro komponent DF 01 mezi 30–40 Nm.

Je tento soubor vhodný pro instalaci v rohových konfiguracích?
Ano, soubor je speciálně navržen pro rohové instalace a zahrnuje všechny potřebné komponenty pro bezpečný a efektivní provoz v takových konfiguracích.
