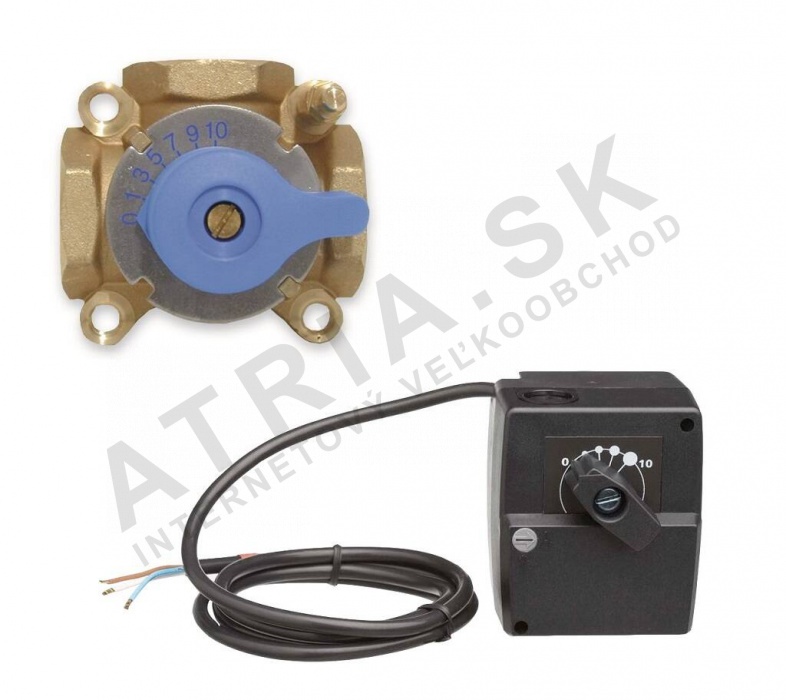

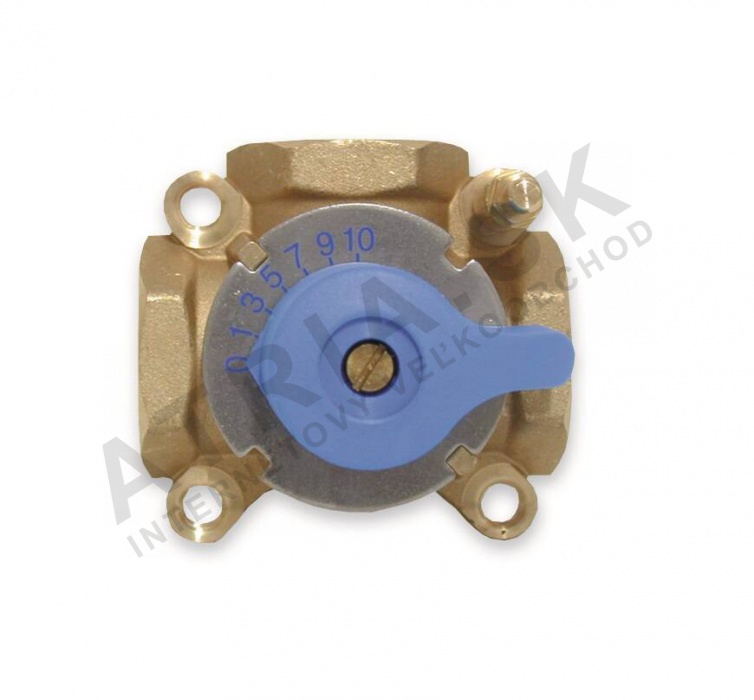

Set MIX 3 BIG - 6/4 palce IVAR.KIT MIX 3 BIG

Detailní popis produktu

Tato třícestná směšovací sada se běžně používá v hydronických otopných soustavách, včetně podlahového vytápění, radiátorů a centrálních otopných okruhů. Umožňuje ovládané smíšení teplé a studené vody k udržení požadovaných teplot systému. Kompaktní design a odolné materiály zajišťují vhodnost pro nové instalace i modernizace v obytných i komerčních budovách. Montéři tyto sady obvykle integrují do oběhových smyček, kde je stabilita teploty kritická.

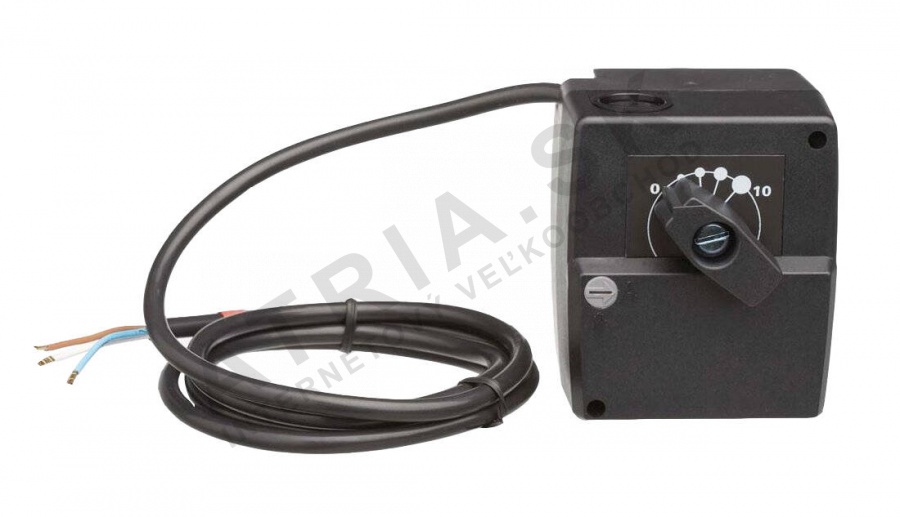

Pohon zajišťuje přesné nastavení polohy ventilu, čímž zaručuje konzistentní průtoky i při různých zátěžových podmínkách. Systém vyžaduje pečlivé zarovnání vstupních a výstupních hrdel a musí být instalován v souladu s místními potrubními normami. Elektrické připojení pohonu musí být integrováno do vlastního řídicího obvodu s vhodnou ochranou a izolací.

Technické parametry

Materiál	Mosaz CW617N
Provozní teplota	+120 °C
Nominální tlak	PN 10
EAN	8595145907366
Hmotnost	3,352 kg
Kód	KIT501564
Značka	IVAR

Nominální tlak PN 10 znamená vhodnost pro nízkonapěťové systémy, jako jsou otopné okruhy a smyčky teplé vody. Maximální provozní teplota +120 °C zajišťuje vhodnost pro systémy s glykolem nebo vysokoteplotním návratem. Specifikace materiálu CW617N zaručuje odolnost proti korozi a mechanickému opotřebení ve vlhkém prostředí.

Instalace a připojení

Instalační postup začíná ověřením orientace těla ventilu a zajištěním, že pohon je namontován v poloze umožňující volné otáčení bez mechanického zásahu. Ventil má připojení 6 palců a 4 palce, která musí být přizpůsobena odpovídajícím potrubím a závitům. Připojení závitová nebo flančová jsou přijatelná v závislosti na rozvrhu systému. Montéři by měli potvrdit směr průtoku uvedený na těle ventilu a zarovnat pohon s tyčí ventilu. Běžné chyby zahrnují nesprávné montování pohonu, což může vést k poškození a snížení přenosu točivého momentu. Před připojením pohonu k napájení by měl být proveden test spojitosti elektrického napájení a test odporu izolace.

Kompatibilita a příslušenství

Tato sada ventilu je kompatibilní se standardními komponenty otopné soustavy, jako jsou oběhová čerpadla, teplotní senzory a řídicí panely. Další příslušenství, jako jsou tlakové manometry a vyvažovací ventily, mohou být potřeba pro komisionování systému. Pohon vyžaduje vlastní napájení 230 V AC s vhodnou ochranou obvodu.

Technický pozadí pro projektanty

Třícestný směšovací ventil pracuje prostřednictvím otáčivého mechanismu, který rozděluje a směruje průtok mezi dvěma výstupy. Mosazné tělo CW617N zajišťuje dobrou tepelnou vodivost a rozměrovou stabilitu v průběhu času. Pohon poskytuje otáčivý pohyb o 90°, což překládá na lineární polohování ventilu. Integrace do uzavřeného systému závisí na signálu řízení a odezvě pohonu, která je definována jeho časovou konstantou. Projektanti by měli zohlednit hydraulický odpor ventilu a točivý moment pohonu při navrhování systému. Doba provozu je ovlivněna kvalitou kapaliny, přítomností částic a četností pohonu. Pravidelná údržba a čištění vnitřních cest zajišťuje zachování účinnosti.

Údržba a provoz

Pravidelná kontrola elektrických připojení a mechanického spojení pohonu je doporučena k zajištění spolehlivého provozu. Tělo ventilu by mělo být vizuálně kontrolováno na známky netěsnosti nebo koroze. V poskytnutých datech nejsou definovány konkrétní intervaly údržby, ale systém by měl být pravidelně testován během komisionování a po každé významné údržbě.

Nejčastější otázky

Může být pohon připojen k programovatelnému logickému regulátoru?
Ano, pohon lze integrovat do řídicího systému s kompatibilním rozhraním. Napětí a typ signálu musí odpovídají výstupním specifikacím regulátoru.

Je ventil vhodný pro použití s chemickými přísadami v kapalině?
Kompatibilita s chemikáliemi závisí na konkrétní přísadě. Mosaz CW617N je obecně odolná vůči mírné chemické expozici, ale dlouhodobé dopady by měly být ověřeny výrobcem.

Jaká je minimální provozní teplota?
Ventil je navržen pro použití při teplotách až do bodu mrazu, za předpokladu, že systém je chráněn před vznikem ledu a pohon není vystaven kondenzaci.

Může být pohon nahrazen zvlášť?
Pohon je k dispozici jako samostatná komponenta a lze jej nahradit bez odstranění celého těla ventilu. Ujistěte se, že model náhrady odpovídá točivému momentu a napěťovým požadavkům původního pohonu.
