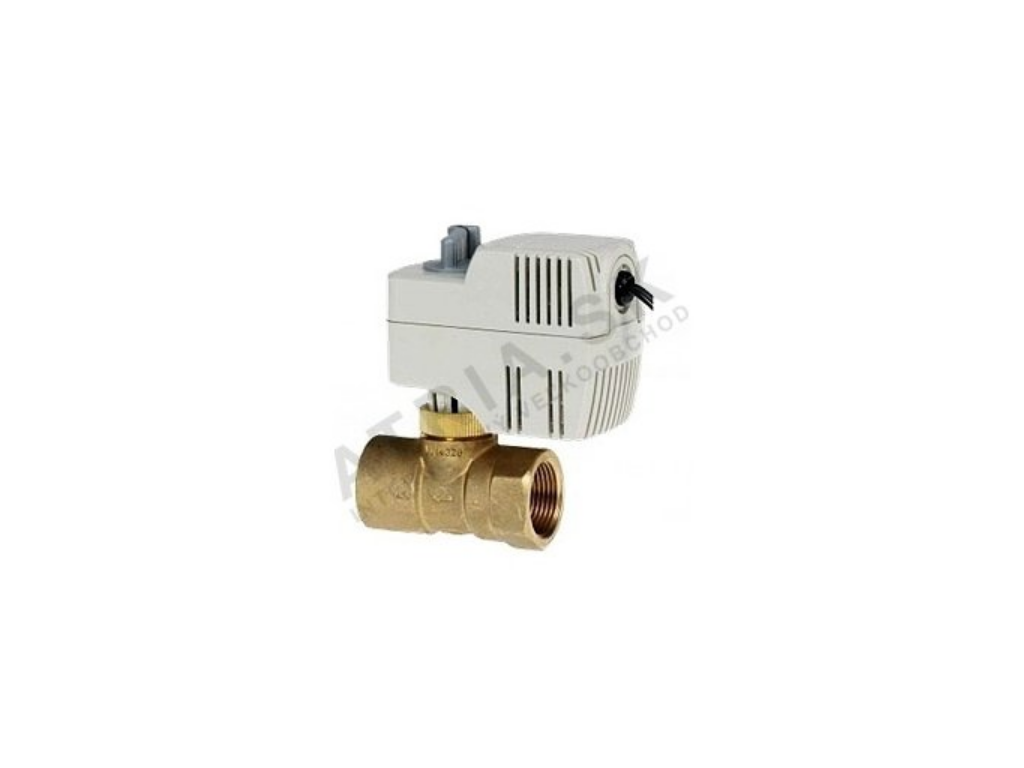

Siemens Direct Zone Valve Set DN20

Detailní popis produktu

Siemens DN20 Direct Zone Valve Set se běžně používá v bytových i komerčních otopných soustavách pro přesné řízení teploty jednotlivých zón. Instalatéři a servisní technici pracují s těmito komponenty v systémech vyžadujících nezávislé řízení místnosti nebo oblasti, jako jsou vícepokojové budovy, kanceláře nebo větší objekty s oddělenými tepelnými zónami. Kombinace ventilu a pohonu umožňuje integraci do tradičních i moderních otopných soustav, zajišťuje přesné regulace průtoku dle signálů termostatu.

Při instalaci je systém často součástí větší sítě ventilů a pohonů, každý ovládá konkrétní okruh. Pohon reaguje na dvoupolohový řídicí signál, což znamená, že ventil buď plně otevírá nebo uzavírá v reakci na řídicí vstup. Tato vlastnost ho činí vhodným pro aplikace, kde není potřeba spojité modulace, jako jsou systémy s vypínačovými termostaty nebo jednoduchou řídicí logikou.

Technické parametry

Instalace a připojení

Instalace začíná ověřením správného interního závitu DN20 na tělese ventilu, který se připojuje ke kanalizaci otopného okruhu. Pohon se namontuje přímo na těleso ventilu pomocí dodaných upínacích prvků. Elektrické připojení vyžaduje napájení 230 V střídavého proudu, kabel délky 1,8 m umožňuje flexibilní umístění pohonu. Po instalaci je nutné otestovat funkčnost ručního přepnutí, aby byl ventil schopen fungovat při výpadku napájení. Běžnou chybou je špatná poloha pohonu vůči tyči ventilu, což může zabránit plnému otevření nebo uzavření. Při prvním testování je vždy vhodné zajistit, že ventil je plně otevřený, aby byla zajištěna správná funkce.

Kompatibilita a příslušenství

Tato sada ventilů je kompatibilní s běžnými otopnými systémy, které používají dvoupolohové řídicí signály. Nejčastěji se používá spolu s termostaty, místními ovladači a centrálními otopnými jednotkami. Pro základní instalaci není potřeba dalšího příslušenství, ale doporučuje se mít k dispozici multimetr a hadicový klíč pro testování a zajištění připojení. Pro správné fungování této sady není potřeba žádných dalších produktů.

Technický pozadí pro projektanty

Přímořízený zónový ventil funguje tak, že pohon pohybuje tyčí ventilu, která otevírá nebo uzavírá průběh v otopném okruhu. Pohon je vybaven motorem, který přeměňuje elektrickou energii na mechanický pohyb podle dvoupolohového signálu. Tělo ventilu je vyrobeno z mosazi, která poskytuje dobrý odolnost proti korozi a odolnost v otopných systémech na bázi vody. Účinnost a trvanlivost systému závisí na kvalitě instalace, čistotě tekutiny a na absenci nadměrného špinění v systému. Zdvih pohonu 2,5 mm zajišťuje dostatečný pohyb pro plné otevření nebo uzavření ventilu a efektivní řízení průtoku.

Servis a provoz

Doporučuje se pravidelně kontrolovat ventil a pohon pro zajištění dlouhodobé funkce. Zkontrolujte opotřebení tyče ventilu a obalu pohonu a ujistěte se, že ruční přepnutí funguje správně. V krátkém popisu nejsou uvedena konkrétní intervaly servisu, ale je dobrým zvykem pravidelně testovat systém, zejména po delší době nečinnosti. Pokud pohon neodpovídá na řídicí signály, zkontrolujte elektrické připojení a případné problémy s napájením.

Nejčastější otázky

Může být Siemens DN20 zónový ventil použit s 24 V řídicím systémem?
Ne, pohon vyžaduje napájení 230 V střídavého proudu a není kompatibilní s 24 V řídicími systémy.

Je ruční přepnutí vhodné pro pravidelný provoz?
Ruční přepnutí je určeno pro nouzové použití nebo testování a nemělo by být používáno pro pravidelný provoz, protože přesouvá automatický řídicí systém.

Může být ventil použit v systémech s návratovou teplotou vyšší než 110 °C?
Ne, maximální provozní teplota je 110 °C, takže není vhodný pro systémy s vyššími návratovými teplotami.

Jaká je maximální průtoková kapacita ventilu?
Kv hodnota je 3,5 m³/h, což ukazuje maximální průtokovou kapacitu ventilu za běžných podmínek.
