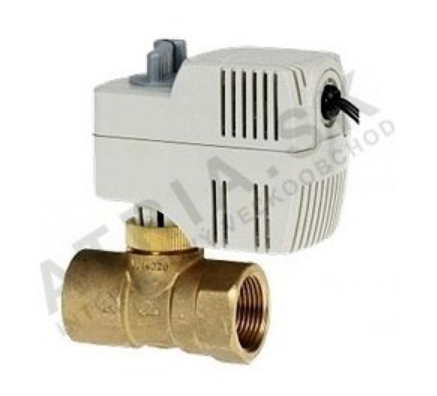

Siemens Direct Zone Valve Set DN25
Kód: SVI46.25/SFA21Související produkty
Detailní popis produktu
Tato sada zónových ventilů Siemens Direct Zone Valve Set DN25 se běžně používá v bytových a komerčních otopných soustavách k nezávislému ovládání tepelných zón. Instalatéři a servisní technici ji obvykle používají v centrálních otopných aplikacích, kde je požadováno ovládání teploty jednotlivých místností nebo zón. Soustava je integrována do hydronických otopných obvodů, což umožňuje efektivní regulaci průtoku horké vody do konkrétních oblastí. Ventil je vhodný pro použití s podlahovým vytápěním, otopnými tělesy nebo ventilátory s výměníkem tepla. Nominální rozměr DN25 zajišťuje kompatibilitu se standardními potrubními rozměry ve středních až velkých otopných soustavách.
Instalace zahrnuje připojení ventilu k otopnému obvodu a propojení pohonu s řídicí soustavou. Pohon umožňuje manuální přepis, což je užitečné při komisionování nebo v případě výpadku napájení. Soustava je navržena pro použití s napájením 230 V AC a je určena pro integraci s termostaty nebo systémy řízení budov, které poskytují 2polohový řídicí signál. Posuv 2,5 mm a doba pohonu 10 sekund zajišťují hladké a spolehlivé fungování v běžných otopných aplikacích.
Technické parametry
| Nominální průměr | DN 25 |
|---|---|
| Nominální tlak | PN 16 |
| Hmotnost | 5 kg |
| Kód | SVI46.25/SFA21 |
| Značka | SIEMENS |
Instalace a připojení
Ventil je vybaven vnitřním mosazným závitem (Rp 1 palce) pro připojení k otopnému obvodu. Pohon je namontován přímo na tělese ventilu a řídicí vedení je připojeno pomocí 1,8m napájecího kabelu. Instalatéři by měli ověřit, že systémový tlak nepřesahuje PN16 a že teplota médií zůstává v rozmezí 1–110 °C. Běžné chyby při instalaci zahrnují nesprávnou orientaci závitu, nezachycení pohybu pohonu v souladu s sedlem ventilu a nesprávné elektrické připojení. Doporučuje se provést manuální test pohybu ventilu před finálním komisionováním, aby byla zajištěna hladká funkce.Kompatibilita a příslušenství Tato sada ventilů je kompatibilní se standardními termostaty a řídicími systémy, které poskytují 2polohový signál. Běžně se používá v kombinaci s otopnými obvody, které vyžadují zónové ovládání. V standardním balení nejsou zahrnuta žádná další příslušenství. Instalatéři by měli zajistit, že řídicí systém je nakonfigurován tak, aby odpovídajícím způsobem ovládal pohon a že elektrické napájení je správně připojeno k pohonu.Technický pozadí pro projektanty Ventil funguje tím, že otevírá nebo zavírá průtokovou cestu v reakci na 2polohový řídicí signál. Mosazné tělo a vnitřní komponenty odolávají korozi a opotřebení v prostředí horké vody. Pohon je navržen pro integraci do nízkonapěťových řídicích systémů a je napájen 230 V AC. Účinnost systému závisí na správném rozměrování ventilu podle průtokového požadavku obvodu a přesnosti řídicího signálu. Dlouhodobá funkčnost závisí na kvalitě instalace a stabilitě provozních podmínek systému.Údržba a provoz
V technických datech nejsou uvedena žádná konkrétní období údržby. Doporučuje se pravidelné vizuální kontroly na případné známky opotřebení, netěsnosti nebo zablokování. Funkce manuálního přepisu umožňuje testování a úpravy bez napájení. Pokud pohon nesereaguje na řídicí signál, měly by být kontrolovány elektrické připojení na spojitost a správnou polaritu. Během pravidelné údržby by měl být ventil otestován na plnou otevřenou a uzavřenou pozici, aby byla zajištěna jeho nadále spolehlivá funkce.Nejčastější otázky
Lze ventil Siemens DN25 použít s 3polohovým řídicím systémem?
Ne, pohon je navržen pro 2polohový řídicí signál a není kompatibilní s 3polohovými systémy bez úpravy.
Je ventil vhodný pro použití s glykolovým médiem?
Ano, mosazné konstrukce a vnitřní těsnící materiály jsou kompatibilní s glykolem v rámci specifikovaného teplotního rozsahu.
Lze pohon nahradit zvlášť v případě selhání?
Ano, pohon je samostatnou komponentou a lze jej nahradit bez nutnosti výměny celého těla ventilu.
Jaká je maximální provozní teplota pro tuto sadu ventilů?
Ventil je určen pro provoz až do 110 °C, jak je uvedeno v technických datech.
