Kotlová jednotka - nemíšená s přetlakovým ventilem - DN 32; DAB.EVOSTA 2 40-70/180
Kód: 5506118ASouvisející produkty
Detailní popis produktu

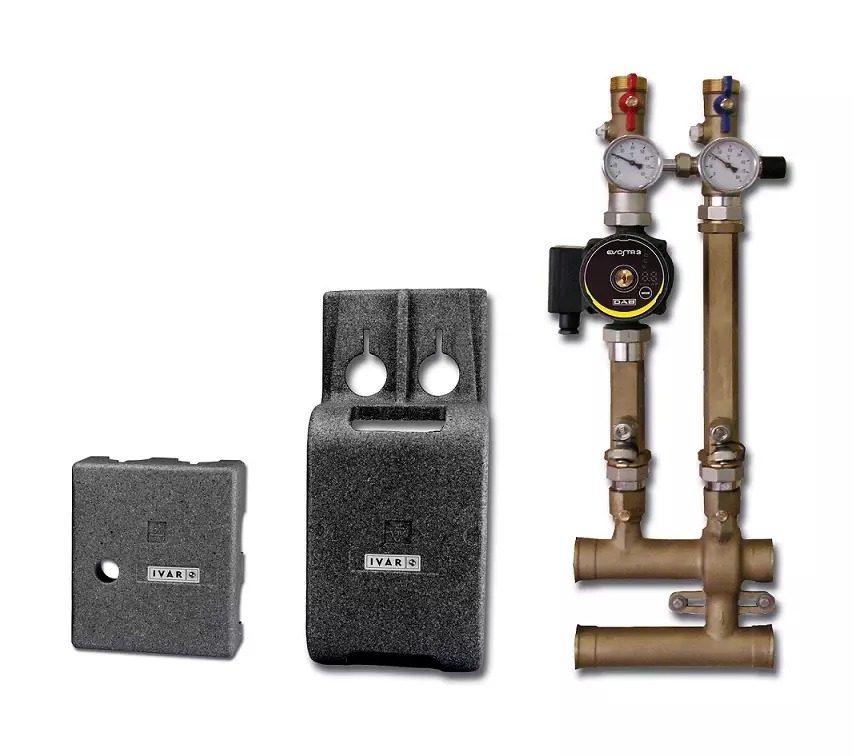

Kotlové jednotky jsou základními komponentami centrálních otopných soustav, zejména v obytných a komerčních budovách, kde konzistentní tepelný výkon a bezpečnost systému jsou klíčové. Tato nemíšená kotlová jednotka zahrnuje přetlakový ventil pro řízení tlaku a prevenci přeplnění. Často se instaluje do systémů, kde je vyžadován přímý průtok ohřáté vody bez míšení s návratovým průtokem. Jednotka integruje oběhové čerpadlo, přepouštěcí ventil a izolaci, aby zajistila efektivní provoz a udržení tepla. Montéři často setkávají s těmito jednotkami v systémech s horizontálními distributory a vyžadují přesné zarovnání, aby se zabránilo omezení průtoku nebo nerovnováze tlaků.
Správné rozměření a výběr jednotky závisí na hydraulických a tepelných požadavcích systému. Jmenovitý průměr (DN 32) určuje kapacitu průtoku, zatímco maximální provozní teplota a tlak (PN 10) definují limity systému. Konstrukce z mosazi (CW617N) zajišťuje odolnost proti korozi a tepelnému roztažení, činí ji vhodnou pro dlouhodobé použití v uzavřených otopných obvodech.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Jmenovitý průměr | DN 32 |
| Jmenovitý tlak | PN 10 |
| Kód | 5506118A |
| Značka | IVAR |
Provozní teplota +120 °C označuje maximální mez pro trvalý provoz, což zajišťuje kompatibilitu se standardními otopnými obvody. Jmenovitý průměr DN 32 definuje vnitřní tok a musí být v souladu s připojeným potrubím. PN 10 určuje maximální povolený tlak, což je zásadní pro integritu a bezpečnost systému. Tyto parametry jsou klíčové pro určení vhodnosti jednotky pro danou instalaci a pro zajištění kompatibility s ostatními komponentami systému.
Montáž a připojení
Montáž zahrnuje připojení jednotky k otopnému obvodu pomocí zadaných vnitřních a vnějších závitových rozměrů (5/4" F × 5/4" M). Jednotka zahrnuje horizontální distribuční potrubí, přívodní a návratové potrubí, oběhové čerpadlo a izolaci. Montéři musí ověřit, že všechna připojení jsou bezpečná a správně zarovnaná, aby se zabránilo únikům nebo omezení průtoku. Běžné chyby zahrnují nesprávnou orientaci přetlakového ventilu nebo špatné zarovnání čerpadla, což může vést ke snížení účinnosti nebo selhání systému. Je důležité zkontrolovat utěsnění všech šroubení a zajistit, že izolace je správně aplikovaná, aby se minimalizovalo tepelné ztráty.
Kompatibilita a příslušenství
Tato kotlová jednotka je kompatibilní se standardními centrálními otopnými systémy s měděným nebo ocelovým potrubím. Často se používá spolu s expanzními nádoby a pojistnými ventily, aby se udržovala stabilita systému. Další komponenty, jako jsou tlakové měrky nebo průtokoměry, mohou být vyžadovány v závislosti na návrhu systému. Pro tento model nejsou uvedeny žádné související produkty.
Technický pozadí pro projektanty
Jednotka pracuje tak, že přivádí ohřátou vodu do systému bez míšení s návratovým průtokem, čímž zajišťuje konzistentní dodávku tepla. Materiál mosaz (CW617N) poskytuje vysokou tepelnou vodivost a odolnost proti korozi, což z ní činí vhodnou pro dlouhodobé použití v uzavřených obvodech. Izolace (PS materiál) snižuje tepelné ztráty a zvyšuje energetickou účinnost. Návrh zahrnuje přepouštěcí ventil, který umožňuje provádět údržbu bez vypnutí systému. Účinnost a životnost jednotky závisí na správné instalaci, správných průtocích a pravidelné údržbě čerpadla a ventilů.
Údržba a provoz
Pravidelná kontrola čerpadla, ventilů a připojení je nezbytná pro zajištění bezproblémového provozu. Přetlakový ventil by měl být kontrolován na správné fungování, aby se zabránilo přetlaku. V krátkém popisu nejsou uvedena žádná konkrétní období údržby. Jakékoliv známky úniku nebo sníženého průtoku by měly být okamžitě vyšetřeny, aby se zabránilo poškození systému. Izolace by měla být kontrolována na opotřebení nebo poškození a případně vyměněna, aby se udržela tepelná účinnost.
Nejčastější otázky
Může být tato kotlová jednotka použita v systému s oběhovým čerpadlem?
Ano, jednotka zahrnuje oběhové čerpadlo a je navržena pro integraci do systémů vyžadujících nepřetržitý průtok.
Je přetlakový ventil nastavitelný?
Ne, přetlakový ventil je pevnou součástí a není nastavitelný podle specifikací výrobce.
Jaký je maximální průtok této jednotky?
Maximální průtok je 3000 l/h, jak je uvedeno v technickém popisu.
Může být tato jednotka nainstalována svisle?
Ne, jednotka je navržena pouze pro horizontální instalaci, jak je uvedeno v technické dokumentaci.
Doplňkové parametry
| Kategorie: | Kotlová sestava - nesměšovaná s přepouštěcím ventilem |
|---|---|
| Hmotnost: | 12.1 kg |
| Jmenovitá světlost (DN): | DN 32 |
| Materiál: | mosaz |
| Jmenovitá světlost: | DN 32 |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 21.11.2024 22:21:18 |
