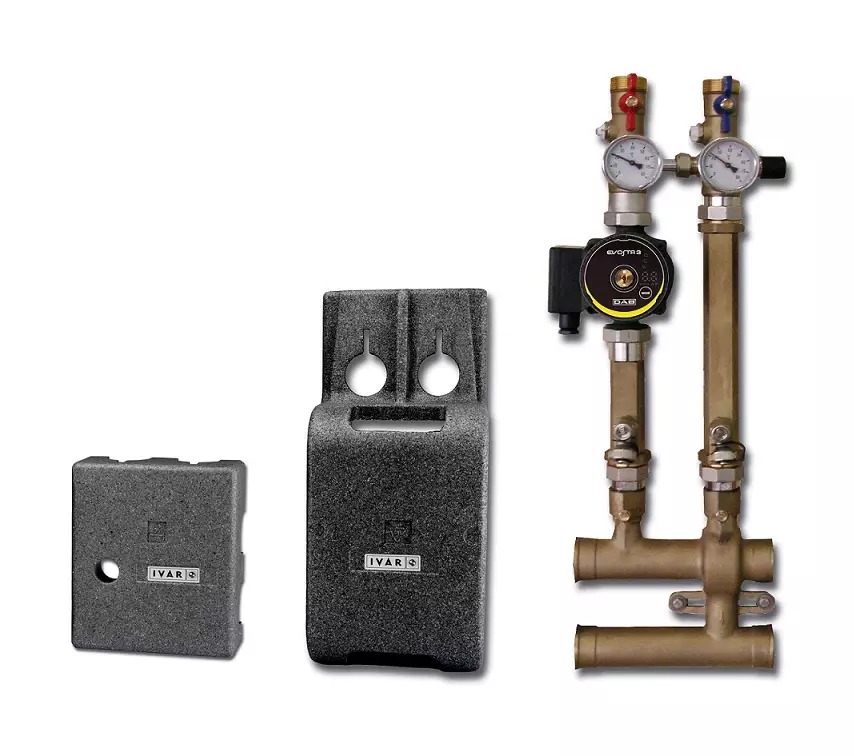

Kotlová jednotka - bez promíchání s přetlakovým ventilem - DN 32; DAB.EVOSTA 3 40/180

Detailní popis produktu

Tato kotlová jednotka se běžně používá v bytových i komerčních otopných soustavách, kde je požadována konfigurace bez promíchání. Je vhodná pro integraci do centrálních otopných soustav s potřebou ochrany před přetlakem a regulace teploty. Jednotka je určena k instalaci kvalifikovanými topenáři a techniky, kteří znají integraci kotlových soustav a hydraulické vyvážení.

Jednotka je navržena pro horizontální montáž a obsahuje všechny potřebné komponenty pro integraci do soustavy. Používá se v systémech, kde je požadován návrat bez promíchání, což zajišťuje, že návratová voda se nesmí s přívodní trubkou smíchat. Jednotka je vhodná pro systémy s maximální provozní teplotou až 120 °C a nominálním tlakem PN 10. Konstrukce umožňuje efektivní rozdělení tepla a stabilitu systému.

Technické parametry

Materiál	Mosaz CW617N
Provozní teplota	+120 °C
Maximální průtok	3000 l/h
Nominální tlak	PN 10
Kód	550611
Značka	IVAR

Provozní teplota až 120 °C umožňuje využití jednotky v otopných soustavách s vysokou teplotou. Tlaková třída PN 10 zajišťuje kompatibilitu se standardními tlaky otopných soustav. Maximální průtok 3000 l/h ukazuje kapacitu systému pro větší instalace nebo systémy s vysokým tepelným výkonem. Tyto parametry jsou klíčové pro určení vhodnosti jednotky pro konkrétní velikost a konfiguraci systému.

Instalace a připojení

Kotlová jednotka se připojuje pomocí závitových spojek 5/4“ vnitřního na vnější závit (F × M). Instalace vyžaduje horizontální montáž a správné zarovnání distribučního rozdělovače. Montér musí zajistit, že přívodní a návratové potrubí jsou správně připojeny k kotlové soustavě a že oběhové čerpadlo je správně integrováno do hydraulického obvodu. Je důležité ověřit správné zarovnání všech komponent a dostupnost přetlakového ventilu pro údržbu. Běžné chyby při instalaci zahrnují nesprávnou orientaci závitů, špatnou integraci čerpadla a nedostatečné upevnění rozdělovače.

Kompatibilita a příslušenství

Jednotka je kompatibilní se standardními otopnými soustavami s měděným nebo ocelovým potrubím. Je navržena k použití s otopnými tělesy, podlahovým vytápěním a dalšími hydronickými komponenty. Podle návrhu systému mohou být potřeba další komponenty, jako jsou expanzní nádoby, pojistné ventily a teplotní regulátory. Jednotka je dodávána s dvěma kulovými kohouty, dvěma tlakovými/vyplachovacími ventily, dvěma ručními vzduchovými ventily a jedním zpětným ventilem. V aktuálním produktovém rozsahu nejsou uvedeny žádné další související nebo alternativní produkty.

Technický pozadí pro projektanty

Kotlová jednotka pracuje jako systém bez promíchání, což zajišťuje, že návratová voda se nesmí s přívodní trubkou smíchat. Konstrukce z mosazi (CW617N) poskytuje odolnost proti korozi a odolnost v prostředí s vysokou teplotou. Tepelná izolace (PS materiál) zmenšuje tepelné ztráty a zvyšuje účinnost systému. Integrace do systému závisí na správném rozměření oběhového čerpadla a hydraulickém vyvážení systému. Trvanlivost a účinnost jsou ovlivněny kvalitou instalace, pravidelnou údržbou a provozními podmínkami systému.

Údržba a provoz

Pravidelná údržba zahrnuje kontrolování přetlakového ventilu na správné fungování, kontrolu oběhového čerpadla na vibrace a hluk a ověření integrity tepelné izolace. Kulové kohouty a ruční vzduchové ventily by měly být kontrolovány na úniky a správné těsnění. Systém by měl být pravidelně vypláchnut, aby byl odstraněn uvízlý vzduch. V krátkém popisu nejsou uvedena konkrétní intervaly údržby, ale doporučuje se pravidelné kontrolování pro zajištění spolehlivosti a výkonu systému.

Nejčastější otázky

Může být kotlová jednotka použita s kondenzačním kotlem?
Ano, jednotka je kompatibilní s kondenzačními kotle, pokud jsou parametry tlaku a teploty systému v rámci limitů PN 10 a 120 °C.

Je přetlakový ventil upravitelný?
Přetlakový ventil je standardní komponent a není upravitelný. Je navržen k provozu při zadaných tlakových a teplotních mezích.

Může být jednotka nainstalována ve svislé poloze?
Ne, jednotka je navržena pouze pro horizontální montáž. Svislé upevnění by mohlo ovlivnit výkon oběhového čerpadla a distribučního rozdělovače.

Jaký typ potrubí je doporučen pro připojení?
Doporučuje se měděné nebo ocelové potrubí pro připojení k jednotce, aby byla zajištěna kompatibilita s mosaznými komponenty a zachována integrita systému.
